HLBD56- CepиЯ Bзрывозашишěнные светодиодные освешениЯ

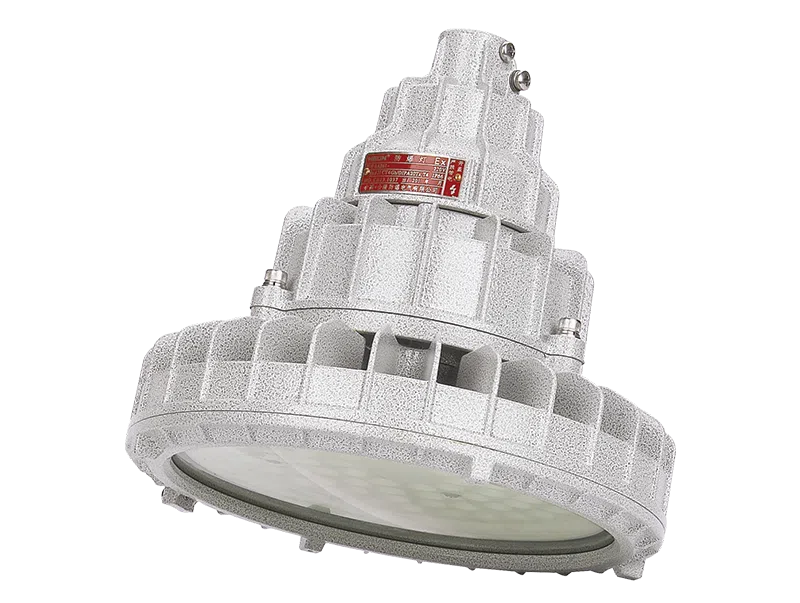

A33 HLBD56 01

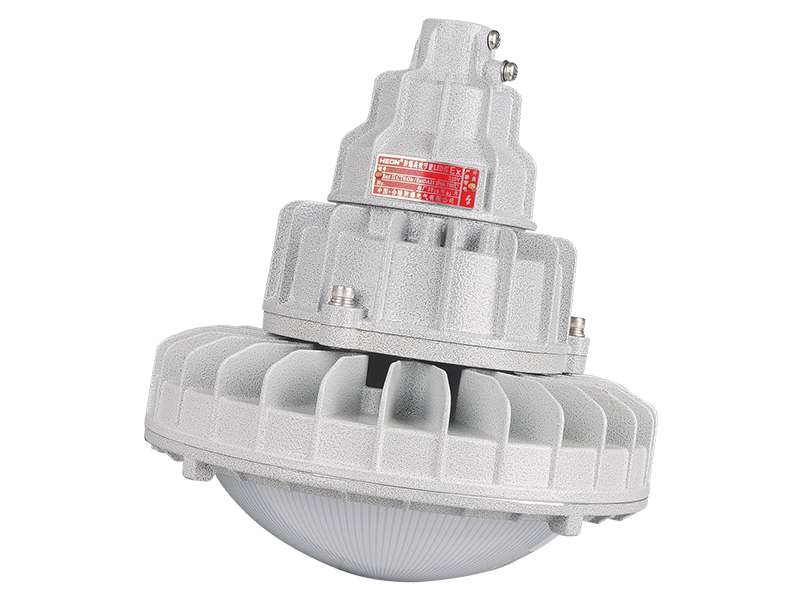

A33 HLBD56 02

HLBD56- CepиЯ Bзрывозашишěнные светодиодные освешениЯ

  • Взрывозащита

-Китай Ex(GB)

  • Применение в опасных зонах

-Зона 1 и Зона 2, Z

-Зона 21 и Зона 22

  • Источник света и мощность:

-Светодиоды: 10W, 20W, 30W, 40W, 50W, 60W, 70W, 80W, 100W, 120W

  • Пять типов корпусов: 20, 40, 60, 70, 120
  • Камера источника света, электрическая камера и камера проводки разделены. Необходимо открывать только камеру проводки при монтаже, что удобно и безопасно для установки и обслуживания.
  • Беспроводное соединение между корпусом лампы и монтажными аксессуарами, а также универсальность различных монтажных аксессуаров обеспечивают удобство, быстроту и безопасность установки и обслуживания.
  • При необходимости может быть установлен аварийный блок.
  • При необходимости может быть установлен защитный решетчатый экран.
Бесплатная цитата

Номенклатура

Кривая светового распределения

Таблица выбора

Тип плоского стеклаТип выпуклого стекла
ТипВес (кг)ТипВес (кг)
HLBD56-20S1.15HLBD56-W20S1.73
HLBD56-20GS1.53HLBD56-W20GS2.11
HLBD56-20XS1.65HLBD56-W20XS2.23
HLBD56-20BS2.25HLBD56-W20BS2.83
HLBD56-402.6HLBD56-W403.64
HLBD56-40G2.98HLBD56-W40G4.02
HLBD56-40X3.1HLBD56-W40X4.15
HLBD56-40B3.7HLBD56-W40B4.75
HLBD56-603.52HLBD56-W604.1
HLBD56-60G3.9HLBD56-W60G4.47
HLBD56-60X4.05HLBD56-W60X4.97
HLBD56-60B4.62HLBD56-W60B4.21
HLBD56-703.87HLBD56-W704.95
HLBD56-70G4.25HLBD56-W70G5.32
HLBD56-70X4.37HLBD56-W70X5.45
HLBD56-70B4.97HLBD56-W70B6.05
HLBD56-1206.07HLBD56-W1206
HLBD56-120G6.45HLBD56-W120G6.37
HLBD56-120X6.57HLBD56-W120X6.5
HLBD56-120B7.18HLBD56-W120B7.1

Список аксессуаров

НаименованиеИзображениеКод для покупкиВес (кг)

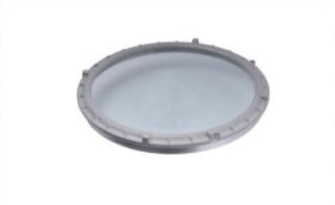

HLBD56-20S Резиновое кольцо для стекла 4.02.211.00020.5
HLBD56-50 Резиновое кольцо для стекла4.02.205.00021.2
HLBD56-60 Резиновое кольцо для стекла4.02.211.00221.2
HLBD56-70 Резиновое кольцо для стекла4.02.211.00221.2
HLBD56-120 Резиновое кольцо для стекла4.02.211.00422

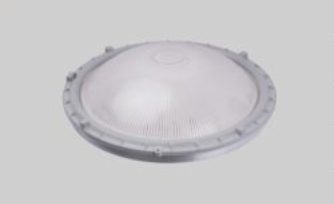

HLBD56-W20S Резиновое кольцо для стекла 4.02.211.00021
HLBD56-W50 Резиновое кольцо для стекла4.02.205.00021.3
HLBD56-W60 Резиновое кольцо для стекла4.02.211.00221.3
HLBD56-W70 Резиновое кольцо для стекла4.02.211.00221.3
HLBD56-W120 Резиновое кольцо для стекла4.02.211.00422.1

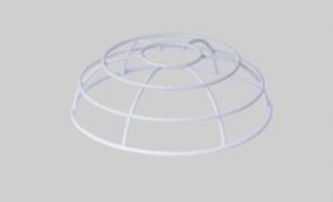

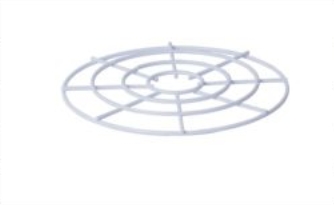

HLBD56-20S Защитная решетка 2.03.01000020.1
HLBD56-50 Защитная решетка2.03.01000120.2
HLBD56-60 Защитная решетка2.03.01000220.2
HLBD56-70 Защитная решетка2.03.01000220.2
HLBD56-120 Защитная решетка2.03.01000320.3
HLBD56-W20S Защитная решетка 2.03.52000410.2
HLBD56-W50 Защитная решетка2.03.01002320.2
HLBD56-W60 Защитная решетка2.03.01000520.3
HLBD56-W70 Защитная решетка2.03.01000520.3
HLBD56-W120 Защитная решетка2.03.01000620.5

Список аксессуаров

Необходимые аксессуары для различных методов установки см. в таблице ниже;

Метод установкиНаименованиеКоличествоКод для покупкиВес (кг)
G-Подвесной типВзрывозащищенный соединитель труб (G3/4 или M25X1.5)12.12.1100014(G3/4)
2.12.1100114(M25X1.5)		0.06
Прямая труба, оба конца M25X1.5, длина 300 мм14.02.901.01130.34
Взрывозащищенная клеммная коробка11.03.101.000010.66
Крепежный кронштейн12.14.07110010.04
X-Тип потолкаВыводная коробка11.52.901.000820.9
X1-Тип потолкаВыводная коробка11.52.901.000621.2
B-Тип стеныВыводная коробка11.52.901.000711.3
Крепежный кронштейн12.14.07070510.68
B1/B2-Тип стеныВзрывозащищенная клеммная коробка11.03.101.000010.66
Крепежный кронштейн12.14.07110010.04
Труба с изгибом 30°/90°11.02.901.00120(30)
1.02.901.00121(90°		30°:0.4,90°:0.55
Цепь (длина 300 мм)12.15.10001010.1
Расширительный крючок12.18.20000110.02
Крючок для корзины с цветами (оцинкованный)12.18.20000010.04
D1-Подвесной цепной тип
(боковое открытие)		Выводная коробка11.52.901.000811.3
Цепь (длина 300 мм)12.15.10001010.1
Расширительный крючок12.18.20000110.02
Пружинный зажим12.18.16040910.003
Крепежный кронштейн12.14.07070530.04
M8 Глазок-болт12.18.11000210.04
D3-Подвесной цепной типВыводная коробка11.02.901.000830.92
Цепь (длина 300 мм)12.15.10001010.1
Расширительный крючок12.18.20000110.02
Пружинный зажим12.18.16040910.003
Крепежный кронштейн12.14.07070530.06
M8 Глазок-болт12.18.11000210.04
F1/F2-Фланцевый типФланцевый столб (G11/4)11.02.901.0009710.7
90°/25° Выводная коробка11.02.901.0009225°:1.08,90°:1.35
h1/h2-Тип огражденияСтолб ограждения11.02.901.000955.9
Взрывозащищенный соединитель труб (G3/4 или M25X1.5)12.12.1100014(G3/4)
2.12.1100114(M25X1.5)		0.06
Взрывозащищенная клеммная коробка11.03.101.000010.66
Примечание: Аксессуары, не указанные в таблице, пользователю нужно предоставить самостоятельно.



Обозначение Ex
Газ
Ex d IIC T6 Gb
Пыль
Ex tD A21 IP66 T80℃
Соответствие стандартам
GB3836.1, GB3836.2, GB12476.1, GB12476.5
Структура,
Материалы
Корпус
Корпус из алюминиевого сплава, покрытый порошковой краской, промышленный серый с текстурой темных линий (RAL7035)
Прозрачная крышка
Закаленное стекло, стойкое к удару 4J, стекло типа W подвергается специальной обработке, имеет больший угол рассеивания и лучшее противобликовое действие
Защитная решетка
Порошковое покрытие из стальной проволоки (белый) или нержавеющая сталь, пожалуйста, укажите при необходимости
Мощность LED
Широкий диапазон входного напряжения (90~305VAC), (тип 10W — 170~250VAC, можно настроить на AC/DC24V, AC/DC36V, тип 20W — 90~250VAC), постоянная выходная мощность, коэффициент мощности ≥0.95. С функциями защиты от постоянного тока, перегрузки, обрыва цепи, короткого замыкания, предотвращения перенапряжений и др.
Отражатель
Вторичный оптический дизайн, значительно увеличивает эффективность освещения, равномерное освещение, отсутствие бликов
Аварийный блок
Взрывозащищенный аварийный блок, при отключении питания лампа автоматически переключается в режим аварийного освещения
Открытые крепежные элементы
Нержавеющая сталь
Источник
света
Мощность
10W, 20W
Тип
LED
Цветовая температура
3000K (теплый белый), 5000K (холодный белый)
Допустимые температурные условия работы
От -20℃ до 40℃
Уровень защиты
от пыли и влаги
Насосы IP66
IP66
Крышка
IP66
Вес
1,5 кг
Стандарт упаковки: 1 штука в коробке. Размер упаковки: 335×270×175 мм. 5 коробок в ящике. Размер ящика: 535×285×360 мм. Вес ящика: 8 кг



                         Размер (мм)
Мощность (Вт)
А
Б
Б1
φС
D
E
F
10,20S
181
152
170
135
265
189
285
20,30,40,50S
213
184
202
196 (Вт: 218)
297
221
270
5,060
221
192
210
140
270
195
250
5,060-BS
262
227
240
151
295
212
270
15,120
257
220
225
145
300
215
275
