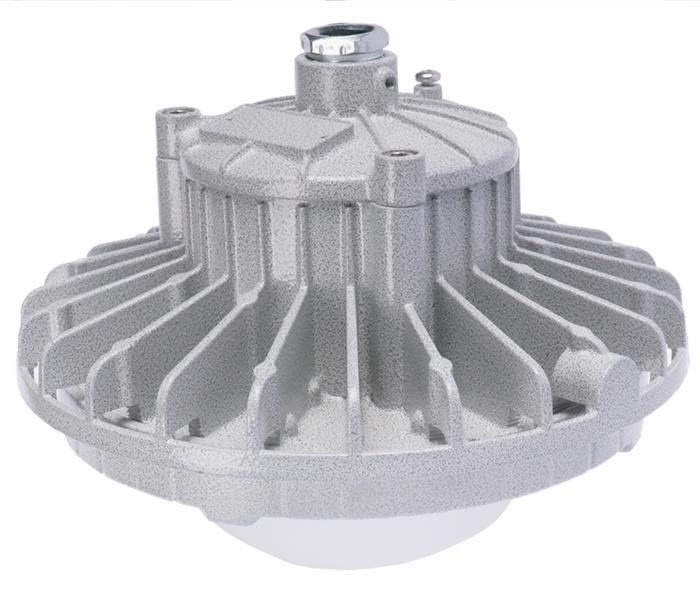

HLBD05- Series Explosion-proof LED Lightings

HLBD05- Series Explosion-proof LED Lightings-1

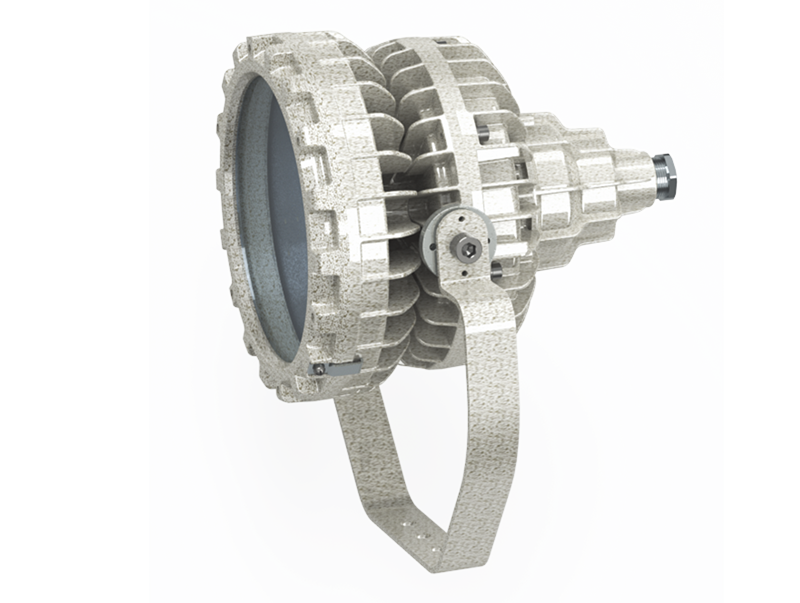

HLBD05- Series Explosion-proof LED Lightings-2

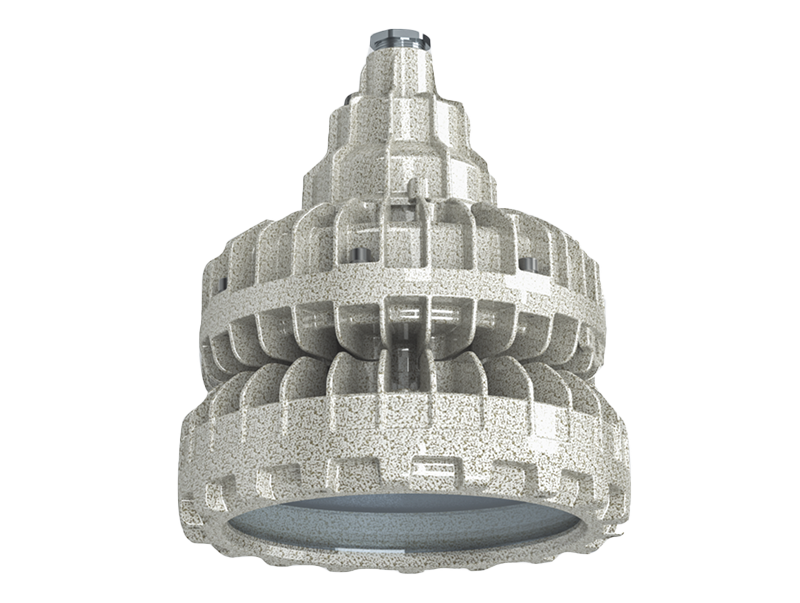

HLBD05- Series Explosion-proof LED Lightings-3

HLBD05- Series Explosion-proof LED Lightings-4

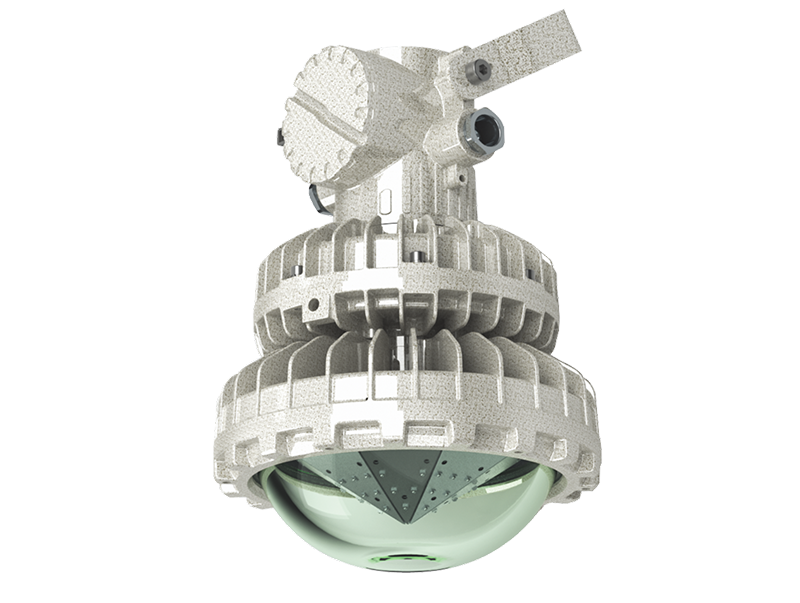

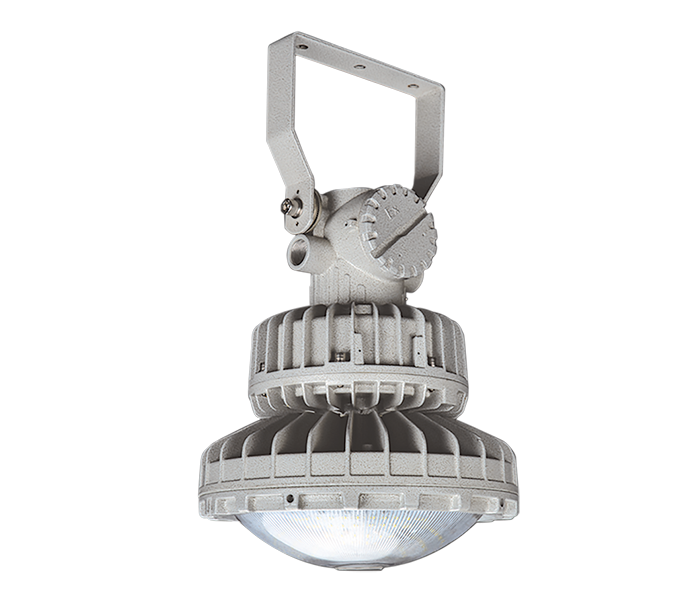

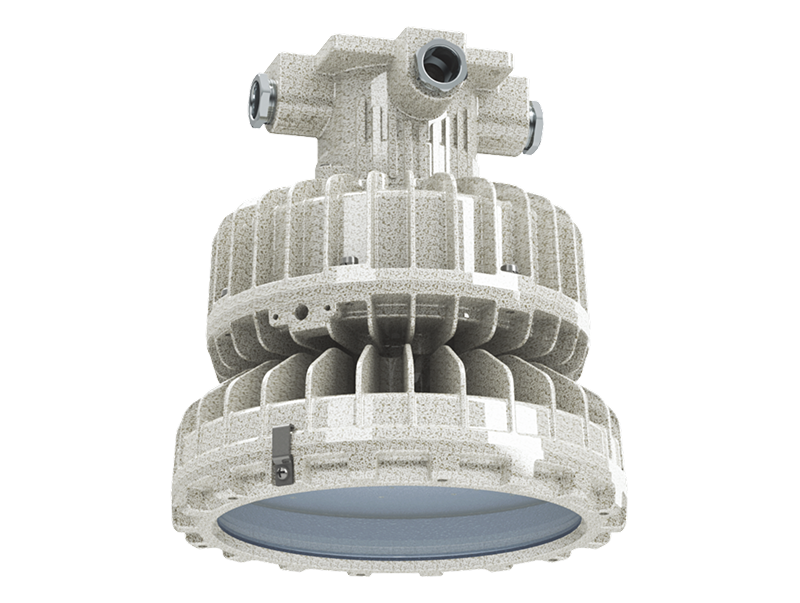

HLBD05-серии Взрывозащищенные светодиодные светильники

Взрывозащита

-IECEx (EC)

-ATEX (CENELEC, EN)

-China Ex (GB)

Применение в опасных зонах

-Зона 1 и Зона 2.

-Зона 21 и Зона 22

Источник света и мощность: LED: 20W, 25W, 30W, 45W, 50W, 60W, 70W, 85W, 100W, 120W
Четыре типа корпусов: 30, 60, 70, 120. Контуры: Тип I и Тип II с большим углом луча.
Каверны для источника света, электрической части и проводки раздельны. При монтаже необходимо открывать только отсек для проводки, что удобно и безопасно для установки и обслуживания.
Беспроводное соединение между корпусом лампы и монтажными аксессуарами. Аксессуары для различных методов монтажа могут быть взаимозаменяемыми и универсальными. Установка и обслуживание удобны, быстры и безопасны.
По запросу может быть установлен аварийный блок.
По запросу может быть установлена защитная решетка.

Описание товара

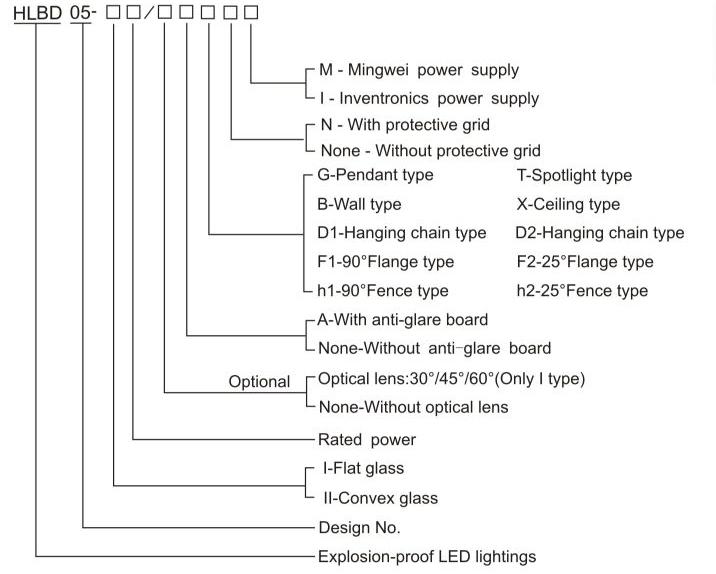

Номенклатура

Примечание. Тип T-прожектора не является обязательным, угол экспозиции светодиода: 30 °, 45 °, 60 °.

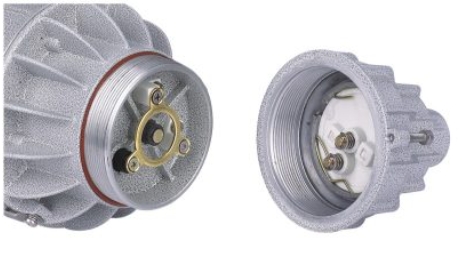

Вид структуры беспроводного соединения

Структура беспроводного соединения: удобна и безопасна для установки и обслуживания.

A. Простота установки: нужно только закрепить установочную базу и подключиться к линии электропередачи, затем собрать лампу. Эта конструкция не только повышает эффективность, сокращает сроки выполнения работ, но и повышает безопасность строительства».

b. Простота обслуживания: можно быстро снять для ремонта и замены. Значительно упрощается установка и процесс обслуживания осветительных приборов, а также повышается безопасность обслуживания.

Таблица выбора

Тип I (плоское стекло)				Тип ll (выпуклое стекло)
Тип	Вес (кг)	Тип	Вес (кг)	Тип	Вес (кг)	Тип	Вес (кг)
HLBD05-130	4.90	HLBD05-170	5.80	HLBD05-1130	5.20	HLBD05-1170	6.00
HLBD05-130G	5.30	HLBD05-170G	6.18	HLBD05-1130G	5.58	HLBD05-1170G	6.38
HLBD05-130B	6.00	HLBD05-170B	6.90	HLBD05-1130B	6.30	HLBD05-1170B	7.10
HLBD05-130B1	6.60	HLBD05-170B1	7.10	HLBD05-1130B1	6.50	HLBD05-1170B1	7.30
HLBD05-130B2	6.75	HLBD05-170B2	7.25	HLBD05-1130B2	6.65	HLBD05-1170B2	7.45
HLBD05-130T	5.70	HLBD05-170T	7.90	HLBD05-1130T	5.90	HLBD05-1170T	8.50
HLBD05-130X	5.70	HLBD05-170X	7.90	HLBD05-1130X	5.90	HLBD05-1170X	8.50
HLBD05-130D1	5.70	HLBD05-170D1	8.00	HLBD05-1130D1	6.30	HLBD05-1170D1	8.50
HLBD05-130D3	5.40	HLBD05-170D3	7.80	HLBD05-1130D3	6.00	HLBD05-1170D3	8.30
HLBD05-130F1(no pole)	7.20	HLBD05-170F1(no pole)	9.50	HLBD05-1130F1(no pole)	7.50	HLBD05-1170F1(no pole)	9.50
HLBD05-130F2(no pole)	6.70	HLBD05-170F2(no pole)	9.00	HLBD05-1130F2(no pole)	7.00	HLBD05-1170F2(no pole)	9.00
HLBD05-130h1(no pole)	7.20	HLBD05-170h1(no pole)	9.50	HLBD05-1130h1(no pole)	7.50	HLBD05-1170h1(no pole)	9.50
HLBD05-130h2(no pole)	6.70	HLBD05-170h2(no pole)	9.00	HLBD05-1130h2(no pole)	7.00	HLBD05-1170h2(no pole)	9.00
HLBD05-160	5.5	HLBD05-1120	8	HLBD05-1160	5.80	HLBD05-11120	8.5
HLBD05-160G	5.88	HLBD05-1120G	8.38	HLBD05-1160G	6.18	HLBD05-11120G	8.88
HLBD05-160B	6.60	HLBD05-1120B	9.10	HLBD05-1160B	6.90	HLBD05-1120B	9.6
HLBD05-160B1	7.20	HLBD05-1120B1	9.30	HLBD05-1160B1	7.10	HLBD05-11120B1	9.8
HLBD05-160B2	7.35	HLBD05-1120B2	9.45	HLBD05-1160B2	7.25	HLBD05-11120B2	9.95
HLBD05-160T	6.30	HLBD05-1120T	8.70	HLBD05-1160T	6.60	HLBD05-11120T	9.30
HLBD05-160X	6.30	HLBD05-1120X	8.70	HLBD05-1160X	6.60	HLBD05-11120X	9.30
HLBD05-160D1	6.20	HLBD05-1120D1	8.60	HLBD05-H160D1	6.70	HLBD05-1120D1	9.50
HLBD05-160D3	6.00	HLBD05-1120D3	8.40	HLBD05-1160D3	6.50	HLBD05-11120D3	9.30
HLBD05-160F1(no pole)	7.80	HLBD05-1120F1(no pole)	10.50	HLBD05-1160F1(no pole)	8.10	HLBD05-11120F1(no pole)	1.50
HLBD05-160F2(no pole)	7.30	HLBD05-1120F2(no pole)	10.00	HLBD05-1160F2(no pole)	7.60	HLBD05-11120F2(no pole)	10.00
HLBD05-160h1(no pole)	7.80	HLBD05-1120h1(no pole)	10.50	HLBD05-1160h1(no pole)	8.10	HLBD05-11120h1(no pole)	10.50
HLBD05-160h2(no pole)	7.30	HLBD05-1120h2(no pole)	10.00	HLBD05-1160h2(no pole)	7.60	HLBD05-11120h2(no pole)	10.00

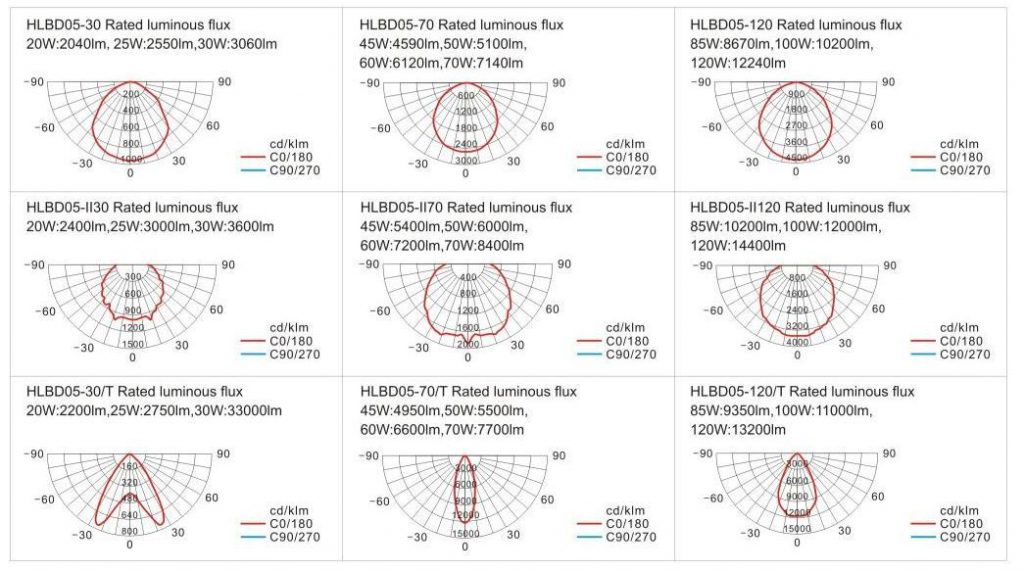

Кривая светового распределения

Список аксессуаров

Принадлежности для установки, необходимые для различных методов установки, см. в таблице ниже.

Способ установки	Элемент	Кол-во	Код покупки	Вес (кг)
Тип подвеса G	Взрывозащищенный трубный соединитель (G3/4 или M25×1.5)	1	2.12.1100014(G3/4) 2.12.1100114(M25X1.5)	0.06
	Прямая труба, оба конца M25×1.5, длина 300 мм	1	4.02.901.0113	0.34
	Взрывозащищенная клеммная коробка	1	1.03.101.00001	0.66
	Крепежные кронштейны	1	2.14.0711001	0.08
Тип прожектора T	Крепежные кронштейны	1	2.14.0707055	0.72
Тип X-Потолок	Коробка для вывода	1	1.52.901.00062	0.9
Тип B-Стена (регулируемый)	Коробка для вывода	1	1.52.901.00071	1.3
Тип B-Стена (регулируемый)	Крепежные кронштейны	1	2.14.0707051	0.68
Тип B1/B2-Стена	Взрывозащищенная клеммная коробка	1	1.03.101.00001	0.66
	Крепежные кронштейны	1	2.14.0711001	0.04
	Труба с изгибом 30°/90°	1	1.02.901.00120(30°) 1.02.901.00121(90°)	0.4/0.55
	Цепь (длина 300 мм)	1	2.15.1000101	0.1
	Расширительный крюк	1	2.18.2000011	0.02
	Крюк-цветок (оцинкованный)	1	2.18.2000001	0.04
Тип D1-Цепь подвеса (боковое открытие)	Коробка для вывода	1	4.02.901.0037	1.3
	Цепь (длина 300 мм)	1	2.15.1000101	0.1
	Расширительный крюк	1	2.18.2000011	0.02
	Пружинный зажим	1	2.18.1604091	0.003
	Крепежные кронштейны	1	2.14.0707053	0.04
	M8 Шпилька с ушком	1	2.18.1100021	0.04
Тип D3-Цепь подвеса	Коробка для вывода	1	4.02.901.0021	0.92
	Цепь (длина 300 мм)	1	2.15.1000101	0.1
	Расширительный крюк	1	2.18.2000011	0.02
	Пружинный зажим	1	2.18.1604091	0.003
	Крепежные кронштейны	1	2.14.0707001	0.06
	M8 Шпилька с ушком	1	2.18.1100021	0.04
Тип F1/F2-Фланец	Фланцевая труба (G11/4)	1	1.02.901.00097	10.7
Тип F1/F2-Фланец	Коробка для вывода 90°/25°	1	1.02.901.00091 1.02.901.00092	25.1.08 90.1.35
Тип h1/h2-Ограда	Оградная труба	1	1.02.901.00095	5.9
	Взрывозащищенный трубный соединитель (G3/4 или M25X1.5)	1	2.12.1100014(G3/4) 2.12.1100114(M25X1.5)	0.06
	Взрывозащищенная клеммная коробка	1	1.03.101.00028	0.66

Примечание: Аксессуары, не указанные в таблице, пользователь должен предоставить самостоятельно.

Технические характеристики

Маркировка Ex

Газ

Ex II 2 G Ex db op is IIC T6/T5 Gb

Ex db op is IIC T6/T5 Gb

Ex d IIC T6/T5 Gb

Пыль

Ex II 2 D Ex tb op is IIIC T80/T95℃ Db

Ex tb op is IIIC T80/T95℃ Db

Ex tD A21 IP66 T80/T95℃

Соответствие стандартам

IEC60079-0, IEC60079-1, IEC60079-28, IEC60079-31
EN60079-0, EN60079-1, EN60079-28, EN60079-31
GB3836.1, GB3836.2, GB12476.1, GB12476.5

Конструкция,
Материал

Корпус

Корпус из алюминиевого сплава, порошковое покрытие, промышленный серый с текстурой темных линий (RAL7035)

Прозрачная крышка

Закаленное стекло, устойчивое к удару 4J, тип ll имеет больший угол облучения

Защитная решетка

Покрытие стальной проволоки (белый) или нержавеющая сталь, пожалуйста, укажите при необходимости

Мощность LED

Широкий диапазон входного напряжения (90~305VAC), постоянная мощность, коэффициент мощности ≥0.95. С функциями защиты от постоянного тока, перегрузки, разрыва цепи, короткого замыкания, перенапряжения и т. д.

Аварийный блок

Взрывозащищенный аварийный блок, при отключении питания лампа автоматически переключается в аварийный режим освещения

Угол облучения

120° для крышки типа l, 180° для крышки типа ll

Уплотнение

Водостойкий, антивозрастной, антикоррозийный уплотнитель из силиконовой резины, уровень защиты корпуса IP66

Монтаж

Типы установки

Кронштейн, потолок, потолочное крепление, настенное крепление, на вертикальной трубе, установке на пол

Ввод кабеля

Сетевой кабель: тип M25, стандартная конфигурация — 2 ввода; пожалуйста, уточняйте при необходимости.
Материал: латунь с никелевым покрытием или нержавеющая сталь, пожалуйста, уточняйте при необходимости

Клеммы подключения

Клеммный блок: разрешенная площадь поперечного сечения 1~4мм²

Крепежные винты

Крепежные детали и другие открытые металлические детали изготовлены из нержавеющей стали с высокой стойкостью к коррозии

Электрический

Класс энергоэффективности

Class I

Входное напряжение

Широкий диапазон: AC 90~305V или DC 120~500V, частота 47~63Гц

Тип источника света

LED

Температура окружающей среды

Стандартный продукт: -40°C ~ +55°C
Специальная конфигурация: -55°C ~ +55°C

Размер

Модель

A
(мм)

B
(мм)

C
(мм)

Вес
(кг)

FV/ZF/FE-230 (160W-240W)

426

256

194

10.2

Примечания:
1. Вес продукта соответствует стандартной конфигурации продукта. Вес продукта с другим уровнем защиты и специальными функциями может варьироваться. Ориентируйтесь на фактический вес.
2. Фактические размеры продукта могут варьироваться в зависимости от конфигурации продукта и различий производственных процессов. Ориентируйтесь на фактический размер.
3. Допускаются изменения без предварительного уведомления.

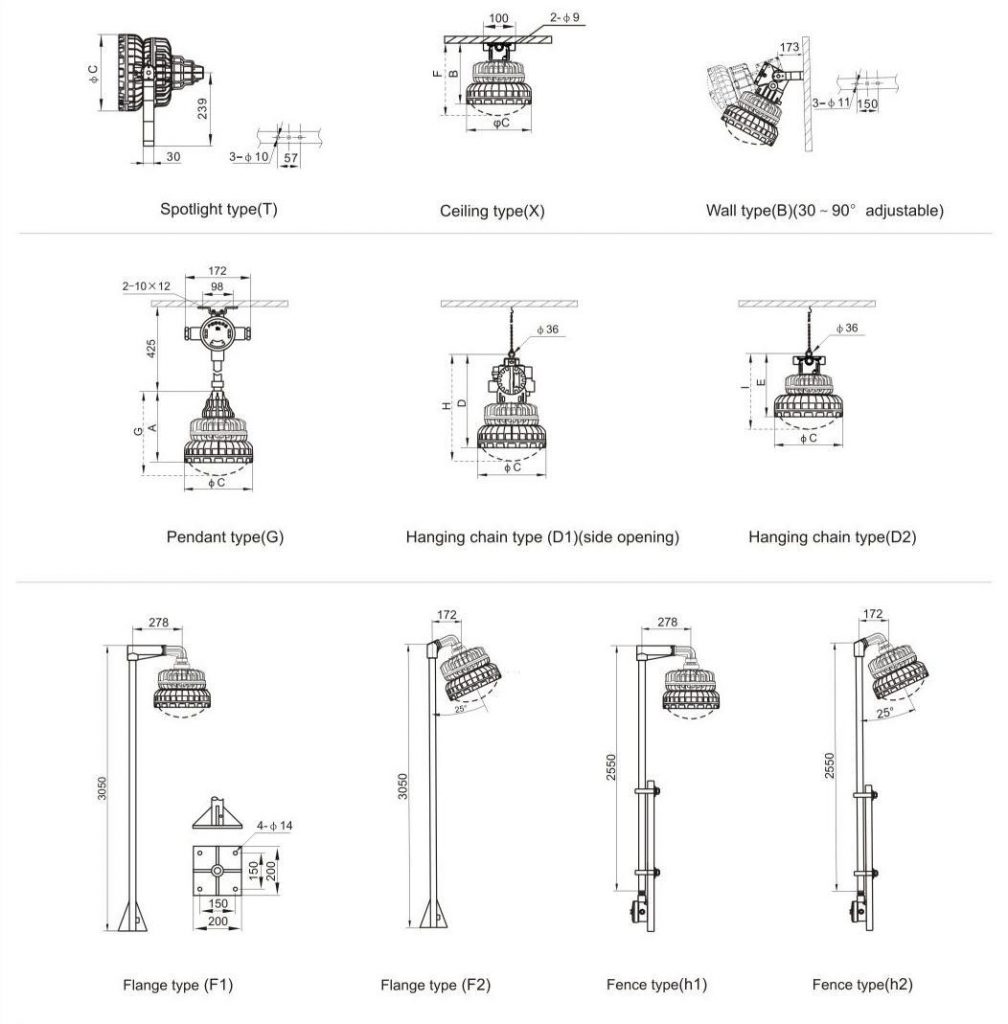

Габаритные и установочные размеры

Размер (мм)
Мощность (Вт) A B φC D E F G H I

20,25,30 250 235 238 291 275 283 298 383 323

45,50,60 260 245 248 345 285 293 308 393 333

70 282 264 248 367 304 312 330 415 352

85,100,120 288 270 300 373 310 318 336 421 358

Примечание: если с защитной сеткой, размер A увеличивается на 15 мм
