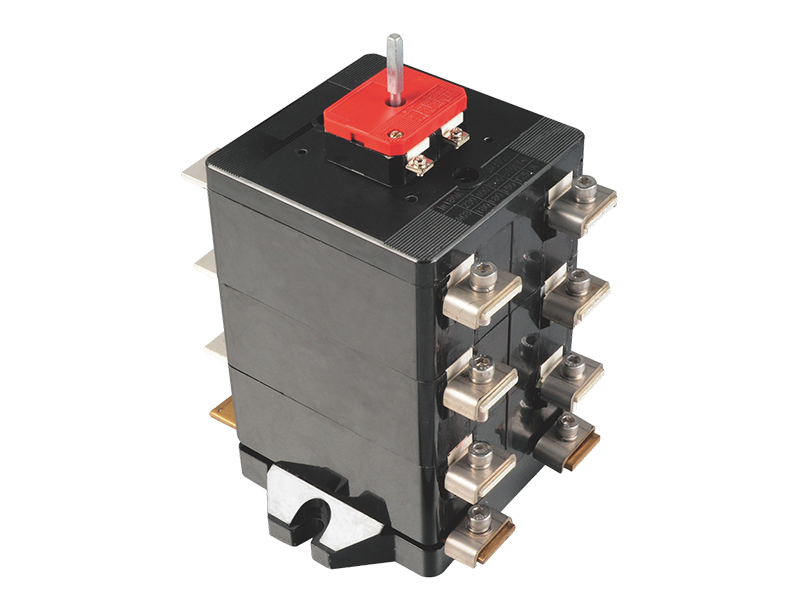

BBB HL0153 05

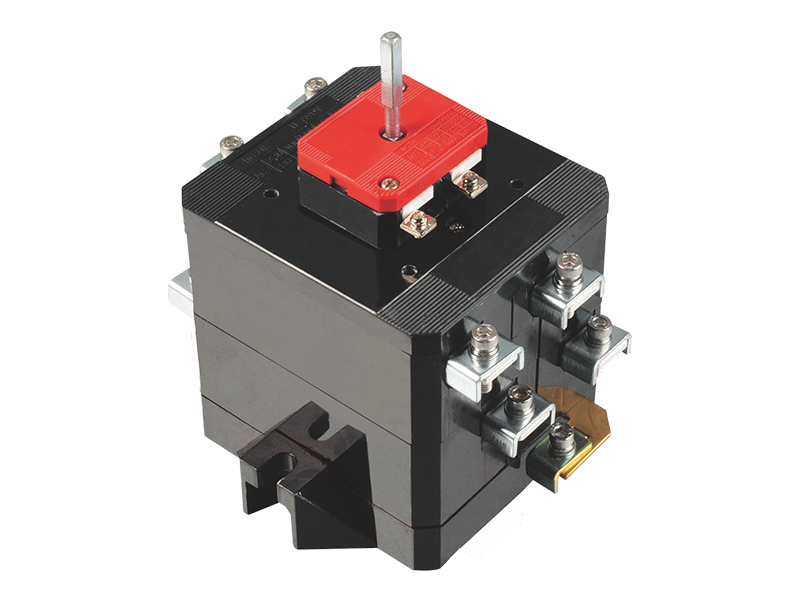

BBB HL0153 01

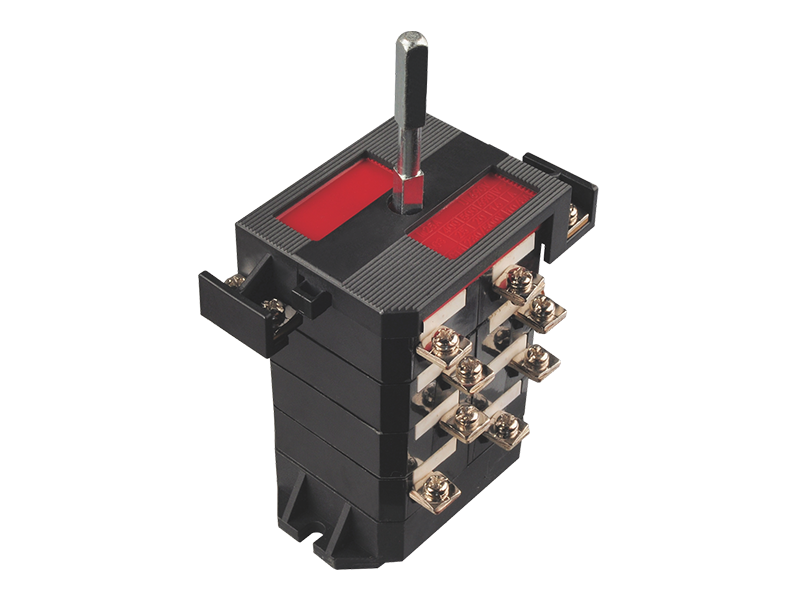

BBB HL0153 02

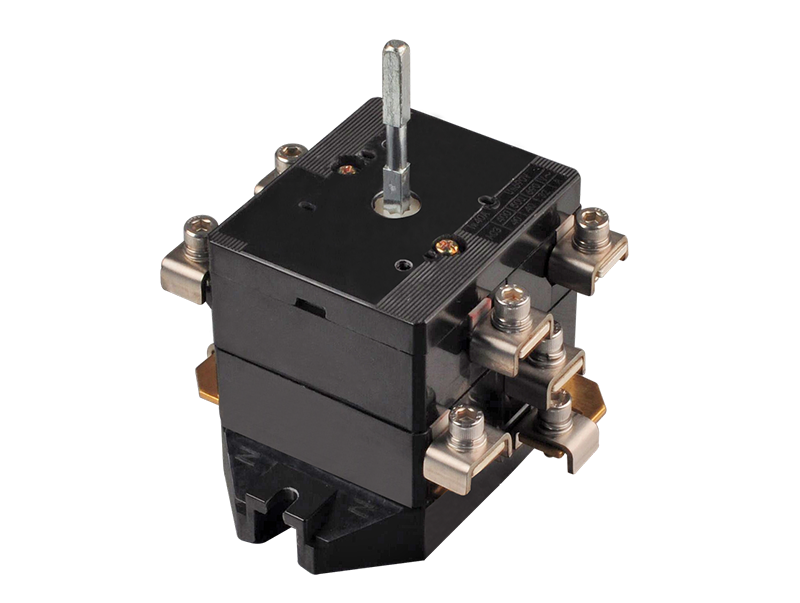

BBB HL0153 03

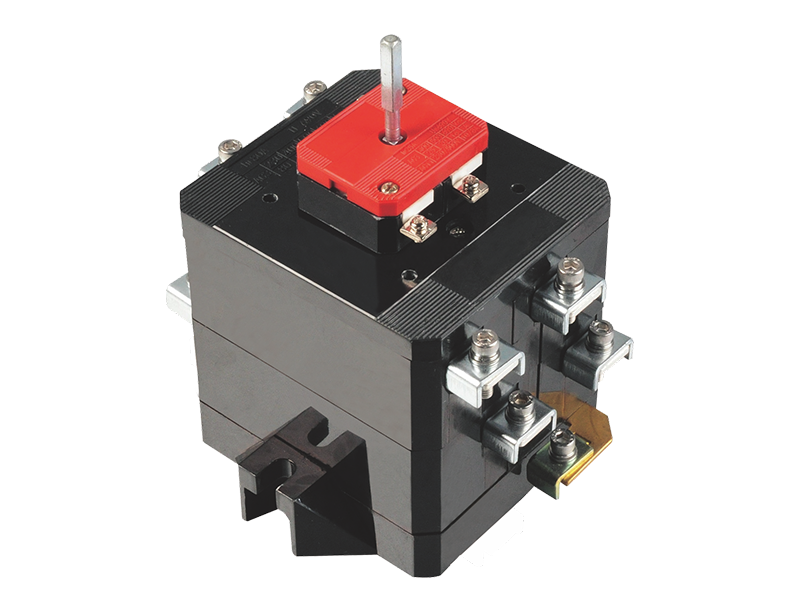

BBB HL0153 04

HL0153-Серия Взрывозащищенные модульные выключатели

Защита от взрывов

-IEC Ex (IEC)

-ATEX (CENELEC, EN)

-Китайский Ex (GB)

Применение в опасных зонах

-Зона 1 и Зона 2

Корпус из кастомизированного инженерного пластика, обладающего высокой прочностью и стойкостью к коррозии;
Модуль переключателя оснащён механизмом с аккумуляцией энергии пружины и мгновенным высвобождением для быстрой переключения;
Переключатель должен использоваться в корпусе с повышенной безопасностью и не может использоваться отдельно в среде с взрывоопасными газами.

Описание товара

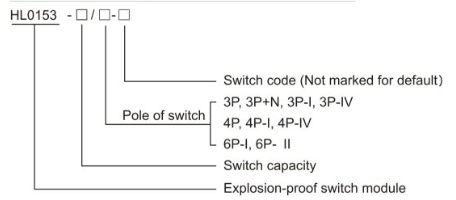

Номенклатура

Примечание: Модуль переключателя может быть настроен по запросу.

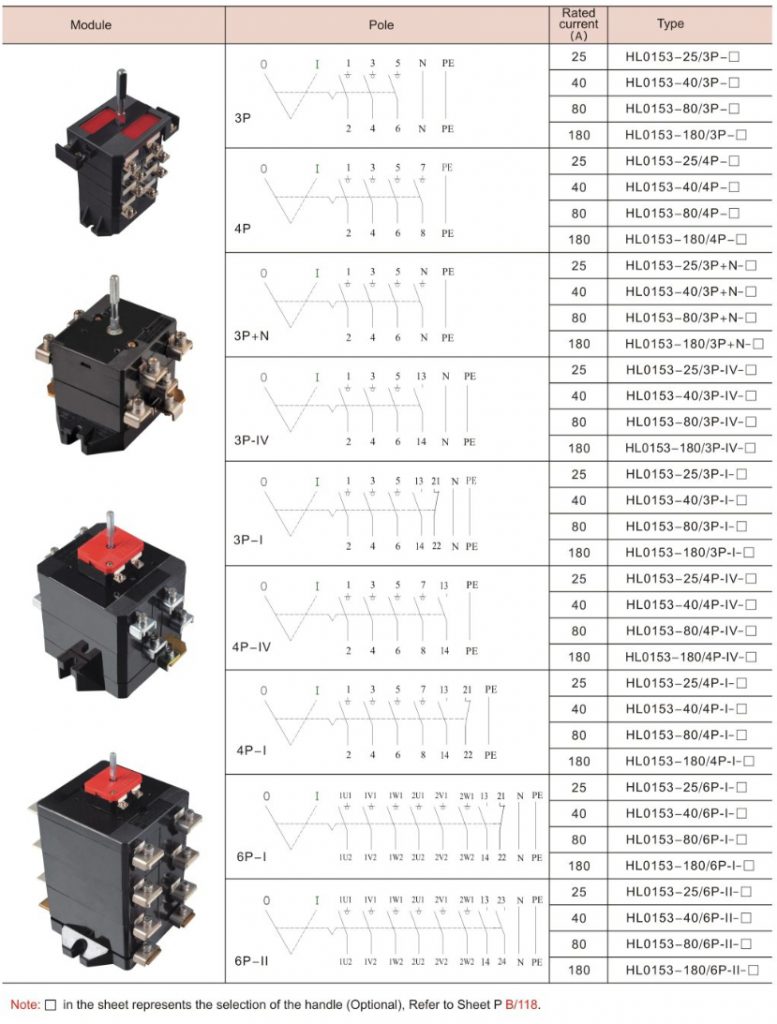

Таблица выбора

Таблица выбора электрических аксессуаров

Код ручки	Описание	Применяемый диапазон тока (А)	Код ручки	Описание	Применяемый диапазон тока (А)
S3301	Стандартный тип (Черный)	25, 40, 80	S3303	Стандартный тип (Черный)	25, 40, 80
S3302	Экстренный тип (Красный/Желтый)	25, 40, 80	S3304	Экстренный тип (Красный/Желтый)	25, 40, 80
S3201	Стандартный тип (Черный)	180	S3203	Стандартный тип (Черный)	180
S3202	Экстренный тип (Красный/Желтый)	180	S3204	Экстренный тип (Красный/Желтый)	180
Для переключателя изоляции нагрузки			Для предохранительного переключателя

Технические характеристики

Маркировка Ex Газ Ex II2 G Ex d e IIC Gb Ex d e IIC Gb Ex d e IIC Gb

Соответствие стандартам IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 60079-31
EN 60079-0, EN 60079-1, EN 60079-7, EN 60079-31
GB3836.1, GB3836.2, GB3836.3, GB12476.1, GB12476.5

Материал Корпус переключателя GRP (полиестеровая смола, армированная стекловолокном)

Электрическое оборудование Нейлон (PA66)

Полюс 2P, 3P, 4P, 6P

Ёмкость переключателя (А)
AC-23
AC-3
AC-11 AC230V 25 40 80 180

AC400V 25 40 80 180

AC500V 20 40 80 150

AC690V 16 32 63 125

Площадь сечения клемм (мм²) 2X1.5~4 2X10 2X16~25 2X50~95

Номинальный ток короткого времени I cw (кА) 3 3 10 10

Номинальная способность к короткому замыканию I cm (кА) 4 4 17 17

Защита от короткого замыкания предохранителем 20kA 500V/35A (25A) 20kA 500V/63A (40A) 50kA 500V/160A (80A) 50kA 500V/250A (180A)

Номинальное напряжение изоляции U i (В) 800

Номинальное напряжение ударного воздействия U imp (кВ) 6

Характеристики защиты предохранителя g G

Рабочая температура -40℃~+40/+55℃

Габаритные и установочные размеры

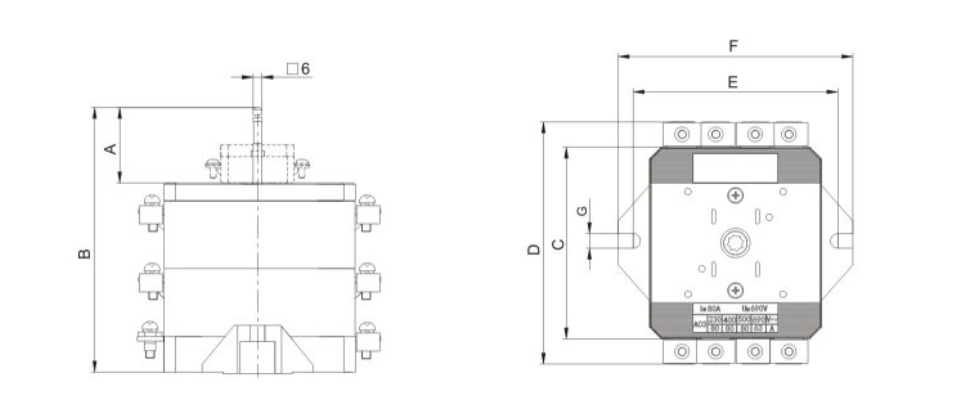

Габариты и размеры установки модуля (Размеры в мм)

Размер (мм)
Полюс 25А 40А 80А 180А

A B C D E F G A B C D E F G A B C D E F G A B C D E F G

3P 39 105 50 71 72 80 5.5 67 155 73 117 113 125 6.5 73 205 131 178 140 160 10 71 232 146 200 170 192 12

4P 39 105 67 155 73 205 71 232

3P+N 39 105 67 155 73 205 71 232

3P-IV 39 105 41 155 47 205 45 232

3P-1 21 105 41 155 47 205 45 232

4P-IV 21 105 41 155 47 205 45 232

4P-1 21 105 41 155 47 205 45 232

6P-1 37 140 43 185 40 245 39 285

6P-I 37 140 43 185 40 245 39 285

Габариты и размеры установки электрического оборудования (Размеры в мм)
