Supplier to Saudi Aramco
-IEC Ex (IEC)
-ATEX (CENELEC, EN)
-China Ex (GB)
-Зона 1 и Зона 2
-Зона 21 и Зона 22

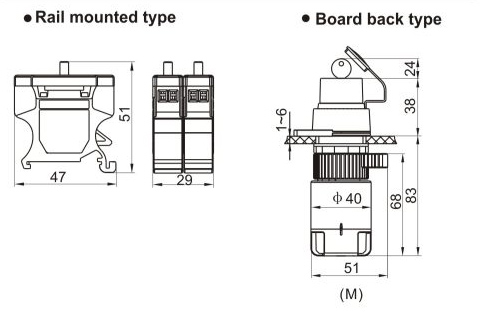

Тип монтажа на плату: контакт установлен за крышкой, быстрая разборка, легкость установки и обслуживания.

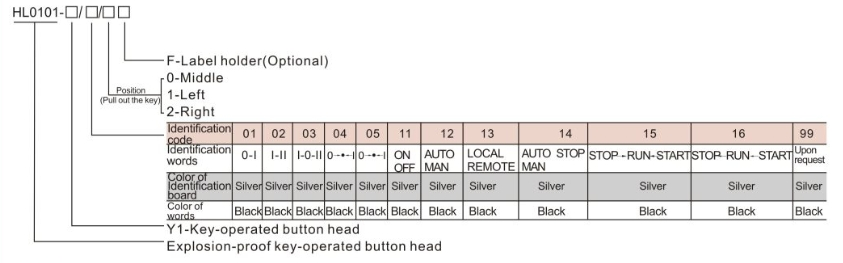

Примечание: Желтое кольцо будет установлено, если нет держателя для этикетки.

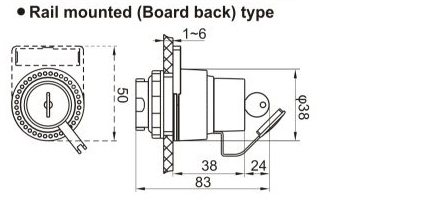

Тип для монтажа на рейку (Для монтажа на плату)
| Маркировка Ex кнопки | Газ | Ex II2 G Ex db eb IIC Gb | Ex db eb IIC Gb | Ex d e IIC Gb |
| Маркировка Ex электрических аксессуаров | Газ | Ex II2 G Ex eb IIC Gb | Ex eb IIC Gb | Ex e IIC Gb |
| Пыль | Ex II2 D Ex tb IIIC Db | Ex tb IIIC Db | Ex tD A21 IP66 | |
| Соответствие стандартам | IEC60079-0, IEC60079-1, IEC60079-7, IEC60079-31 EN60079-0, EN60079-1, EN60079-7, EN60079-31 GB3836.1, GB3836.2, GB3836.3, GB12476.1, GB12476.5 |
|||
| Материал | Корпус кнопки | Нейлон (PA66), Поликарбонат (PC) | ||
| Электрические аксессуары | Нейлон (PA66), Поликарбонат (PC) | |||
| Параметр | Номинальное напряжение | 220V～250V AC | 380V～415V AC | 220V DC |
| Номинальный ток | 6A, 10A | 6A, 10A | 0.25A | |
| Номинальное напряжение | 110V DC | 60V DC | 24V DC | |
| Номинальный ток | 1.6A | 0.9A | 0.4A | |
| Полюс | Тип монтажа на рейку: 1(2), Тип монтажа на плату: 2 | |||
| Степень защиты | Клемма IP20, IP66 (после сборки с электрическими аксессуарами) | |||
| Функция | Электрические аксессуары | Функция | Вес | |

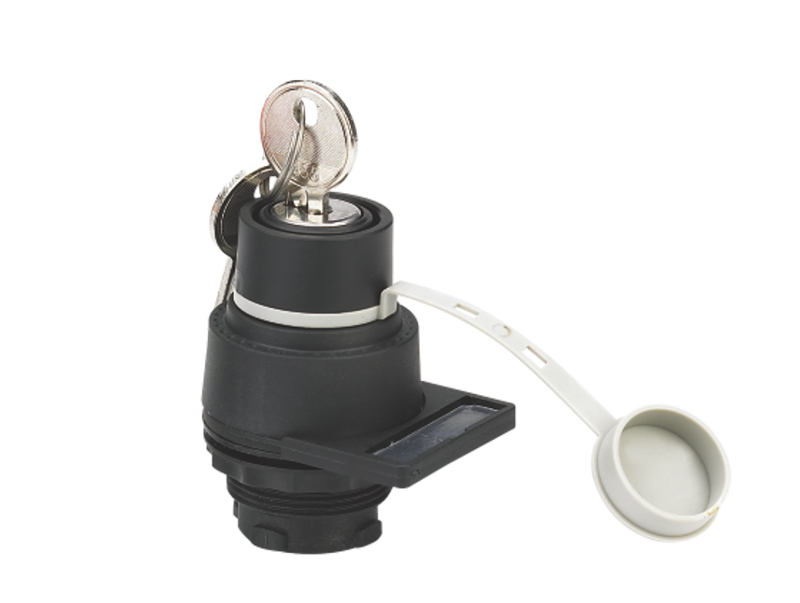

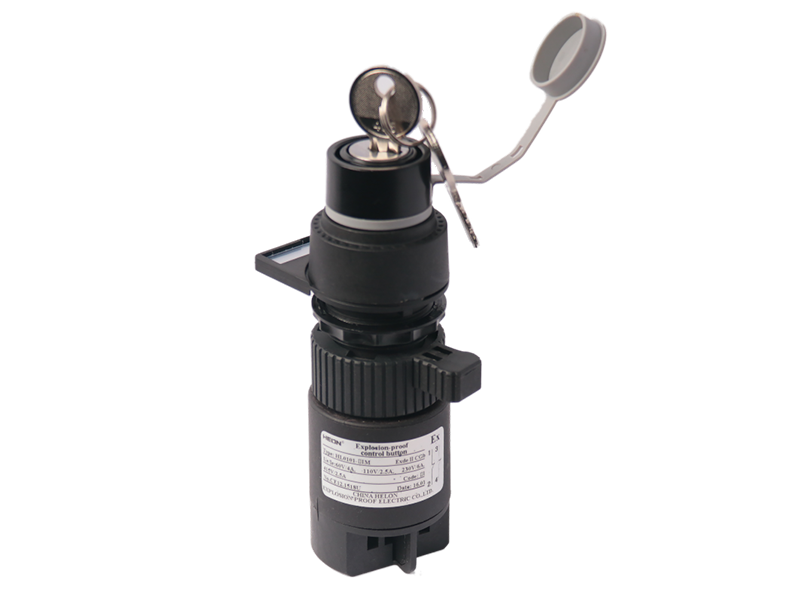

| Кнопка с ключом (Y1) | Двухпозиционная: Поворот на 90° Трехпозиционная: Поворот на 90°, трехпозиционная фиксация, самовосстановление влево и вправо, самовосстановление вправо. Выемка ключа по запросу. |
58g | ||
| Вес компонента | Тип монтажа на рейку | 30g X2 | ||
| Тип монтажа на плату | 80g | |||
| Рабочая температура | Тип монтажа на рейку | 6A: -40℃~+70℃, 10A: -40℃~+60℃ | ||
| Тип монтажа на плату | 6A: -40℃~+70℃, 10A: -40℃~+65℃ | |||
| Диаметр провода клеммы | 6A: 0.75～2.5mm², 10A: 1.5～2.5mm² | |||
