-IEC Ex (IEC)
-ATEX (CENELEC, EN)
-Китайский стандарт Ex (GB)
-Зона 1 и Зона 2
-Зона 21 и Зона 22
трехпозиционные слева и справа с самовозвратом, трехпозиционные справа с самовозвратом.
Примечание: Жёлтое кольцо будет установлено, если отсутствует держатель для этикетки.
| Обозначение Ex кнопки | Газ | Ex II2 G Ex db eb IIC T6/T5 Gb | Ex db eb IIC T6/T5 Gb | Ex de IIC T6/T5 Gb |
| Пыль | Ex II2 D Ex tb IIIC T80/T95℃ Db | Ex tb IIIC T80/T95℃ Db | Ex tD A21 IP66 T80/T95℃ | |
| Обозначение Ex электрических аксессуаров |
Газ | Ex II2 G Ex eb IIC Gb | Ex eb IIC Gb | Ex e IIC Gb |
| Пыль | Ex II2 D Ex tb IIIC Db | Ex tb IIIC Db | Ex tD A21 IP66 | |
| Соответствие стандартам | IEC 60079-0, IEC 60079-7, IEC 60079-11, IEC 60079-31 EN 60079-0, EN 60079-7, EN 60079-11, EN 60079-31 GB 3836.1, GB 3836.2, GB 3836.3, GB 12476.1, GB 12476.5 |
|||
| Материал | Корпус кнопки | Нейлон (PA66) | ||
| Электрические аксессуары | Нейлон (PA66), Поликарбонат (PC) | |||
| Параметр | Номинальное напряжение | 220V～250V AC | 380V～415V AC | 220V DC |
| Номинальный ток | 6A, 10A | 6A, 10A | 0.25A | |
| Номинальное напряжение | 110V DC | 60V DC | 24V DC | |
| Номинальный ток | 1.6A | 0.9A | 0.4A | |
| Полюс | 2 | |||
| Степень защиты | IP66 (После сборки с электрическими аксессуарами) | |||
| Функция | Электрические аксессуары | Функция | Вес | |

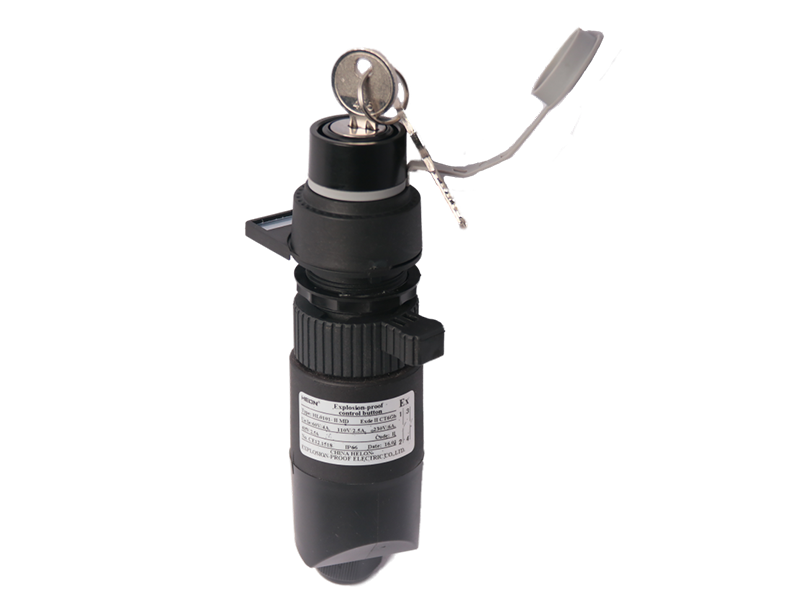

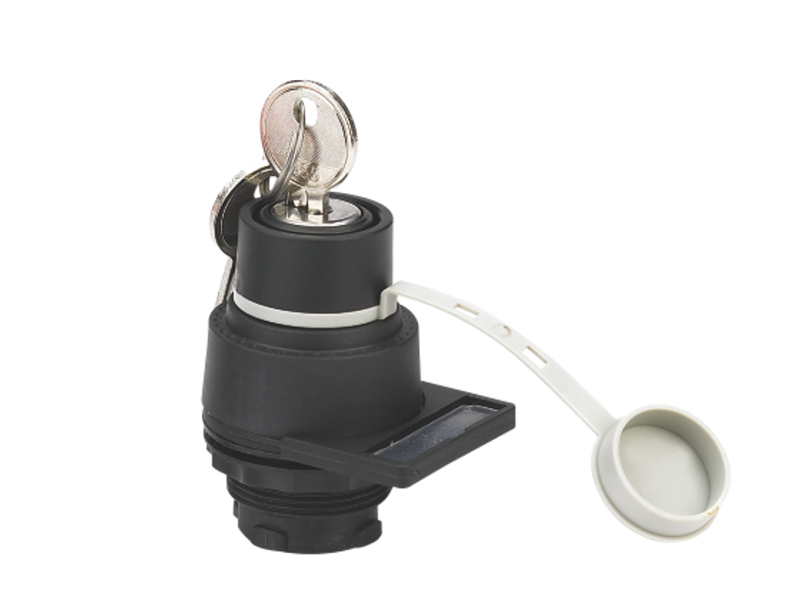

| Кнопка с ключом (Y1) |
Двухпозиционная: Поворот на 90°. Трехпозиционная: Поворот на 90°, трехпозиционная фиксация, трехпозиционная слева и справа с самовозвратом, трехпозиционная справа с самовозвратом. Положение для вытаскивания ключа по запросу. | 58 г | ||
| Вес компонента | Кабель типа на задней панели | 90 г | ||
| Температура окружающей среды Класс температуры |
Номинальный ток | Температура окружающей среды | Газ | Пыль |
| 6A | -40℃~+55℃ | T6 | T80℃ | |
| -40℃~+65℃ | T5 | T95℃ | ||
| 10A | -40℃~+50℃ | T6 | T80℃ | |
| -40℃~+55℃ | T5 | T95℃ | ||
| Диаметр проводников | 6A: 0.75-2.5 мм², 10A: 1.5-2.5 мм² | |||
| Доступный наружный диаметр кабеля | φ6~φ11 мм, φ9~φ13 мм | |||
