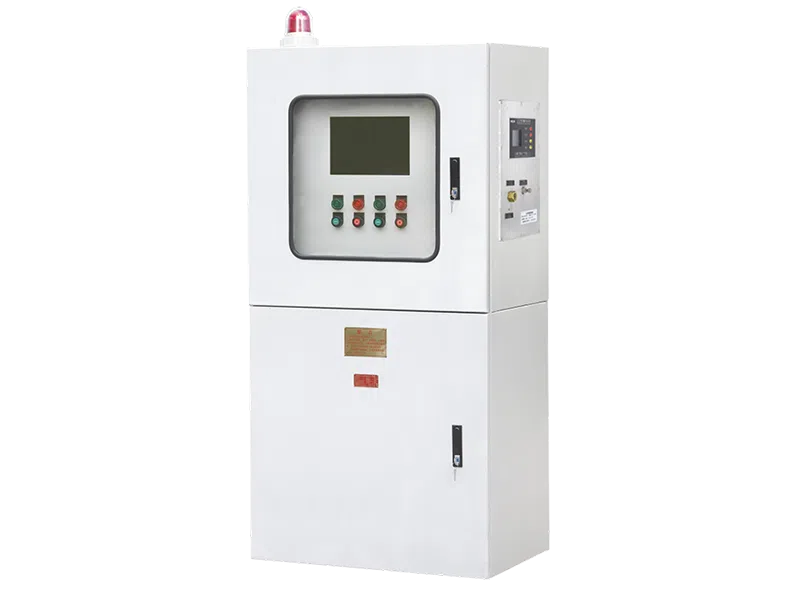

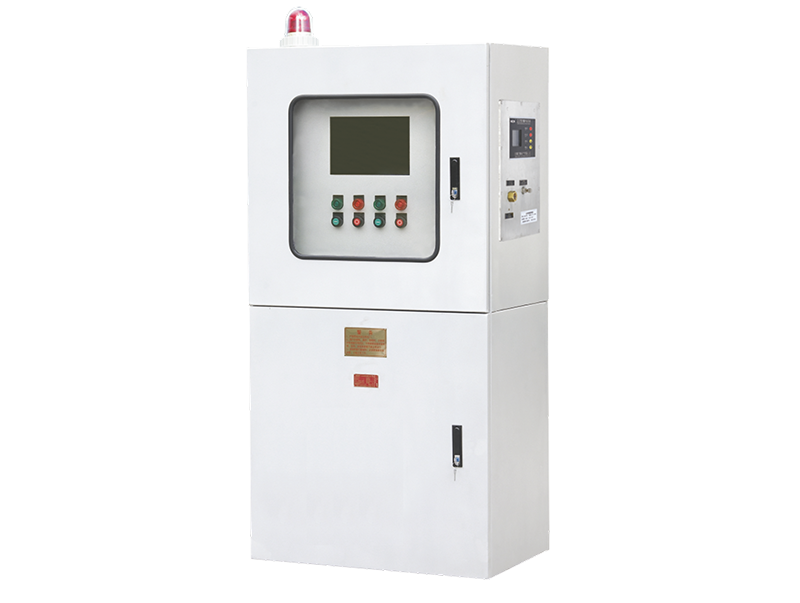

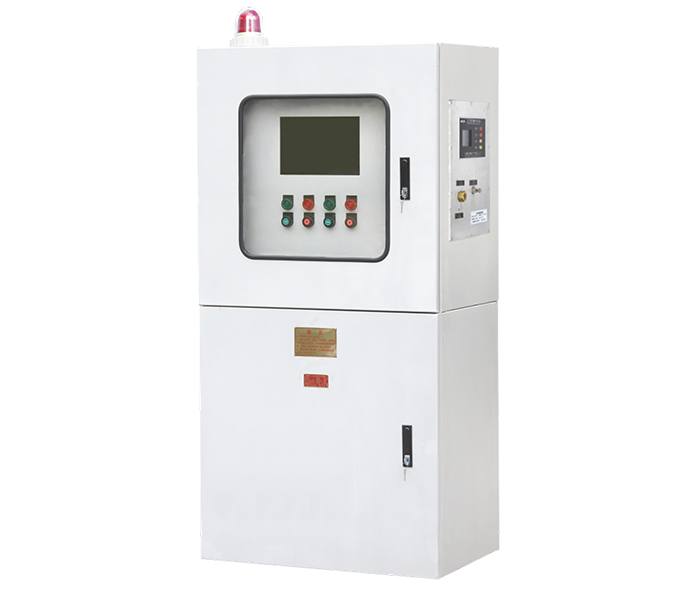

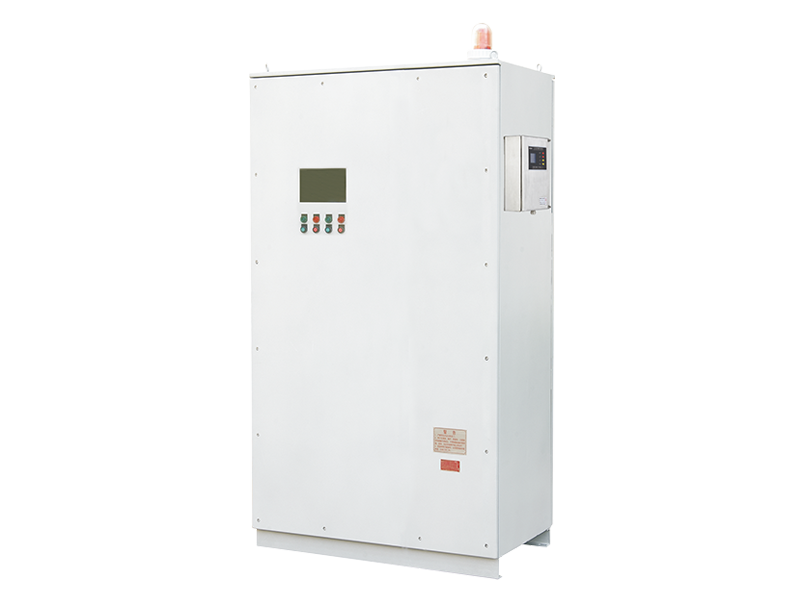

PXK-Серия Взрывозащищенные распределительные шкафы с принудительной подачей воздуха

Взрывозащита

-Китайская Ex (GB)

Применение в опасной зоне

Тип px: Зона 1 и Зона 2, Зона 21 и Зона 22

Тип pz: Зона 2, Зона 21 и Зона 22

Взрывозащищенный тип: px IIC, pz IIC, pD IIIC.
Тип защиты: вентиляционный, компенсационный.
Тип конструкции: Коробочный тип, тип с панелью для инструментов, тип интегрированного шкафа, тип верхнего и нижнего шкафа, тип левого и правого шкафа — на выбор, крепеж из нержавеющей стали с защитой от выпадения удобен для установки и обслуживания.

и т.д. Модульная структура облегчает установку и обслуживание; Методы установки включают скрытую установку, настенный и потолочный монтаж.

Описание товара

Используется устройство управления взрывозащищенной системой с положительным давлением с режимом управления “одной кнопкой”, конфигурируемыми функциями вентиляции и сигнализации, которые состоят из взрывозащищенного модуля управления, взрывозащищенного цветного дисплея, взрывозащищенного предохранительного устройства сброса давления, взрывозащищенного датчика расхода, взрывозащищенного датчика микродифференциального давления, взрывозащищенного огнепреградителя и взрывозащищенного звукового и светового сигнала тревоги

Номенклатура

Примечание

1.Пожалуйста, выберите подробную модель в соответствии с каталогом;

2.Пожалуйста, предоставьте схемы электрических систем, схемы управления, марки встроенных компонентов и планировку компонентов на панели продукта, а также размеры и количество входных и выходных кабелей.

Принцип взрывозащиты

1.Принцип взрывозащиты взрывозащищенного распределительного шкафа с избыточным давлением и вентиляцией заключается в применении диэлектрической изоляции источника возгорания для достижения целей электрической взрывозащиты. То есть все электрические компоненты пользователя устанавливаются в корпус, заполненный средой с положительным давлением, чтобы горючая и взрывоопасная смесь газов из внешней среды не могла соприкоснуться с электрической искрой или опасной температурой электрических компонентов при нормальной эксплуатации, что позволяет достичь целей электрической взрывозащиты.

2.Прессуризированный шкаф серии Px: Тип защиты с избыточным давлением, чтобы снизить класс опасности в корпусе с избыточным давлением с зоны 1 до неопасной зоны.

3.Прессуризированный шкаф серии Pz: Тип защиты с избыточным давлением, чтобы снизить класс опасности в корпусе с избыточным давлением с зоны 2 до неопасной зоны.

Описание функций

●Прессуризированный распределительный шкаф серии Px

1.Тип с вентиляцией под давлением: Непрерывная и постоянная подача воздуха, рабочее тепло электрических компонентов в камере с давлением может отводиться в любой момент, обеспечивая хорошую функцию теплоотдачи. Может быть оснащен измерительными приборами, аналитическими приборами, дисплейными приборами, низковольтными электроаппаратами, частотными преобразователями, мягкими пускателями, компьютерами и т.д., и весь продукт может использоваться в качестве системы запуска оборудования, управления, центральной обработки сигналов и систем управления;

2.Тип с компенсацией давления: Прерывистая подача воздуха, камера с давлением обладает хорошей способностью удержания давления и герметичностью

производительность.

●Прессуризированный распределительный шкаф серии Pz

Шкаф серии Pz используется только в зоне 2 и/или зоне 21 и зоне 22. Его функции вентиляции и компенсации давления такие же, как описано выше. Когда внутреннее давление воздуха падает до 50 (может быть настроено до 25) Па, продолжается сигнал тревоги, и система не может автоматически отключиться.

●Источник газа, предоставляемый пользователем, является чистым или инертным источником газа. Как правило, источник газа на месте установки оборудования может соответствовать требованиям. Давление источника воздуха составляет 0.2~0.8 МПа

Технические характеристики

Маркировка Ex Газ Ex d e ib mb px IIC T4 Gb

Ex d e ib mb pz IIC T6 Gc

Пыль Ex ibD mD pD tD A21 IP66 T80℃

Соответствие стандартам GB3836.1, GB3836.2, GB3836.3, GB3836.4,
GB3836.5, GB3836.9, GB12476.1, GB12476.5

Материал корпуса Нержавеющая сталь или углеродная сталь, порошковое покрытие, промышленный серый с темными линиями (RAL7035)

Номинальное напряжение 220, 230, 240, 380, 415 В AC

Номинальный ток Макс. 630А

Частота питания 50 Гц / 60 Гц

Тип газа Чистый сжатый воздух, азот, инертные газы и др.

Резьба входа воздуха Взрывозащищенное
управляющее устройство NPT3/8

Давление источника газа 0,2~0,8 МПа (2 бар~8 бар)

Давление в заполняемой камере 60~350 Па (0,0006 бар~0,0035 бар), 60~500 Па (0,0006 бар~0,005 бар)

Макс. давление в заполняемой камере ≤1000 Па (0,0006 бар~0,01 бар), в зависимости от размера корпуса

Поток продувки ≤135 л/мин, ≤200 л/мин, в зависимости от размера корпуса и давления воздуха

Время продувки ≥30 мин, в зависимости от размера корпуса и давления воздуха

Время вентиляции 30~180 мин (регулируемое), в зависимости от размера корпуса и давления воздуха

Режим работы Тип Индикатор на месте Аларм давления и давление Удаленная передача сигнала пассивного переключателя

Выходной контакт пассивного
переключателя Состояние Индикатор работы
Зеленый Аларм ультравысокого давления,
давление 800(600) Па
[0,008 бар(0,006 бар)]
(регулируемый и закрываемый) Действие подачи питания – продувка и завершение пуска Переключение на индикатор работы и выход сигнала

Индикатор продувки
Желтый Аларм высокого давления, давление
550(450) Па [0,0055 бар(0,0045 бар)
(регулируемый и закрываемый) Действие низкого давления – выход сигнала и сигнализация
(давление 120 Па, регулируемое)

Индикатор питания
Зеленый Аларм низкого давления, давление 120 Па
(0,0012 бар) (регулируемый и закрываемый) Аларм ультравысокого давления (разряжение)
– выход сигнала (с отключением)
и сигнализация (давление 50 Па, регулируемое)

Индикатор аварии
Красный Аларм при отключении питания, давление
50 Па (0,0005 бар) (регулируемый)

Внешний диаметр выходного кабеля пассивного переключателя Взрывозащищенное
управляющее устройство Одна пара контактов NO, 5А 250VAC/28VDC

Степень защиты Взрывозащищенное
управляющее устройство φ5~φ10 мм

Температура окружающей среды IP66

Допустимый внешний диаметр кабеля 20℃~+40℃, -20℃~+55℃

Диаметр провода питания (мм) Взрывозащищенное
управляющее устройство φ10~φ14

Габаритные и установочные размеры

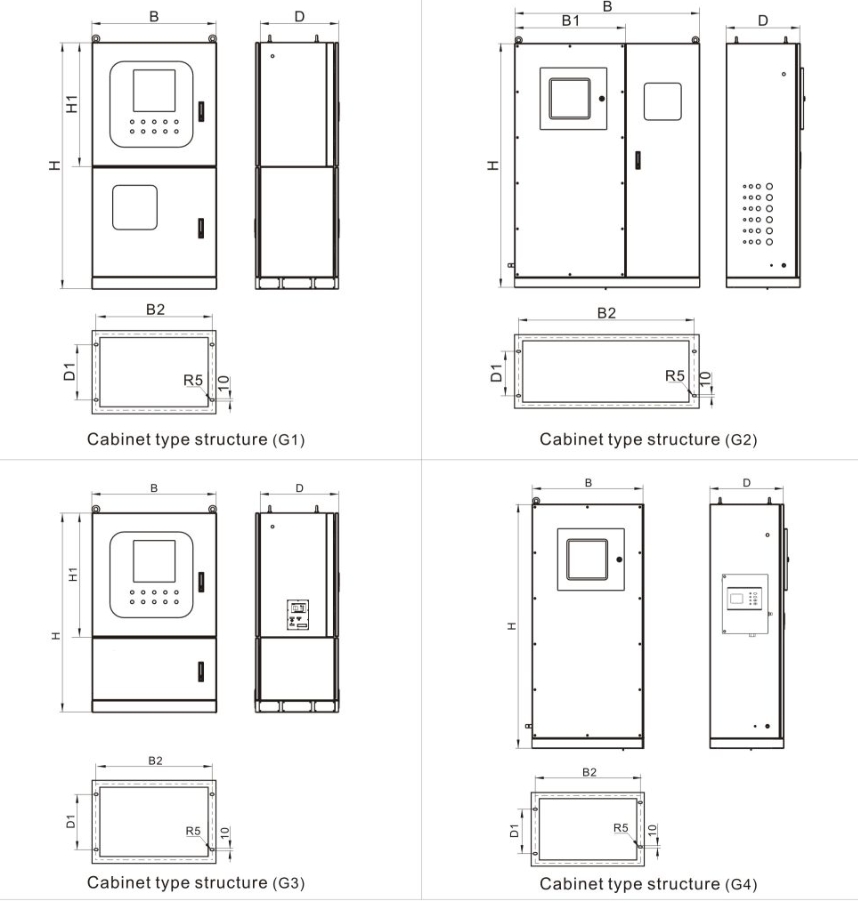

Структура типа шкафа (Размеры в мм)

Спецификация Ширина B
(мм) Высота H
(мм) Толщина D
(мм) (Основная камера)
Ширина B1
(мм) (Основная камера)
Высота H1
(мм) Размеры для установки (мм)

B2 D1

Верхняя и нижняя
структура G1/G3 — 900 1185 600 — 900 840 400

Левая и правая
структура G2 1 1350 1980 600 900 — 1300 380

2 1500 1260 600 900 — 1456 360

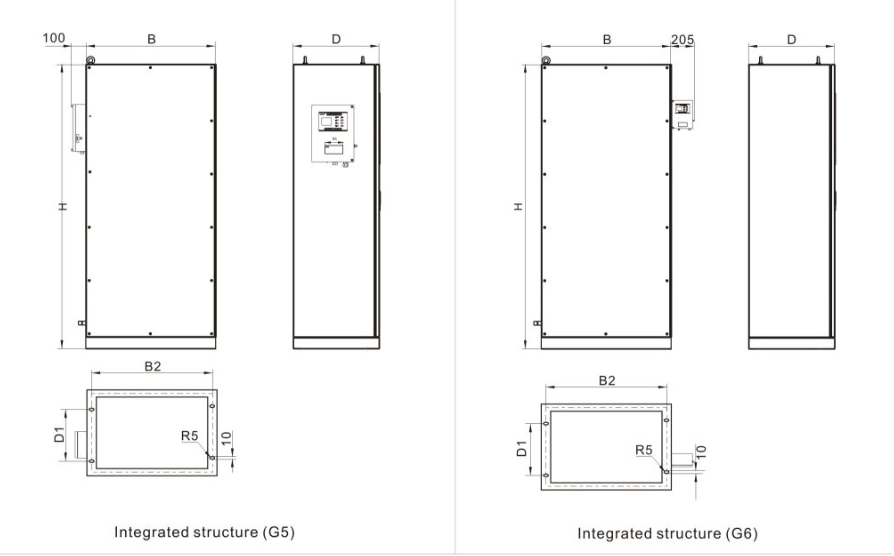

Интегрированная
структура G4 1 900 1980 600 — — B2 D1

Интегрированная
структура G5 1 900+100 1980 600 — — B2 D1

Интегрированная
структура G6 1 900+205 1980 600 — — B2 D1

Примечание: может быть специально спроектировано и изготовлено по требованиям заказчика.

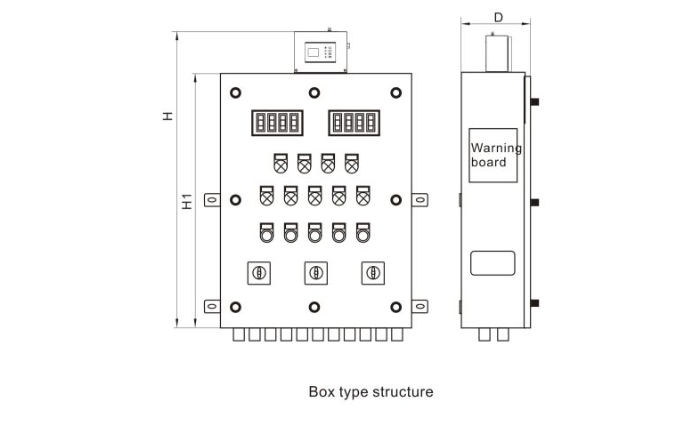

Структура типа ящика (Размеры в мм)

Спецификация Ширина B
(мм) Высота H
(мм) Толщина D
(мм) (Основная камера)
Высота H1
(мм) Размер для установки
(мм)

1 500 800 220 600 По запросу

2 600 1000 250 800

3 800 1200 250 1000

Примечание: может быть специально спроектировано и изготовлено по требованиям заказчика.

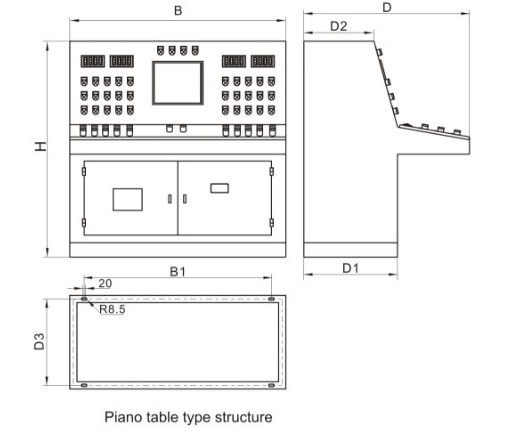

Структура типа пианино (Размеры в мм)

Спецификация Ширина B
(мм) Высота H
(мм) Общая
Толщина D
(мм) Толщина D1
(мм) (Основная камера)
Толщина D2
(мм) Размеры для установки (мм)

B1 D3

1 1000 1500 1150 650 350 800 600

2 1500 1500 1150 650 350 1300 600

3 2000 1500 1500 900 600 1800 850

Примечание: 1. Встроенные компоненты прессованной камеры пианино типовых продуктов в основном включают в себя компоненты управления на месте, аналитические инструменты, централизованное управление и сигнализацию для обеспечения непрерывной работы и мониторинга на месте;
2. Может быть специально спроектировано и изготовлено по требованиям заказчика.
