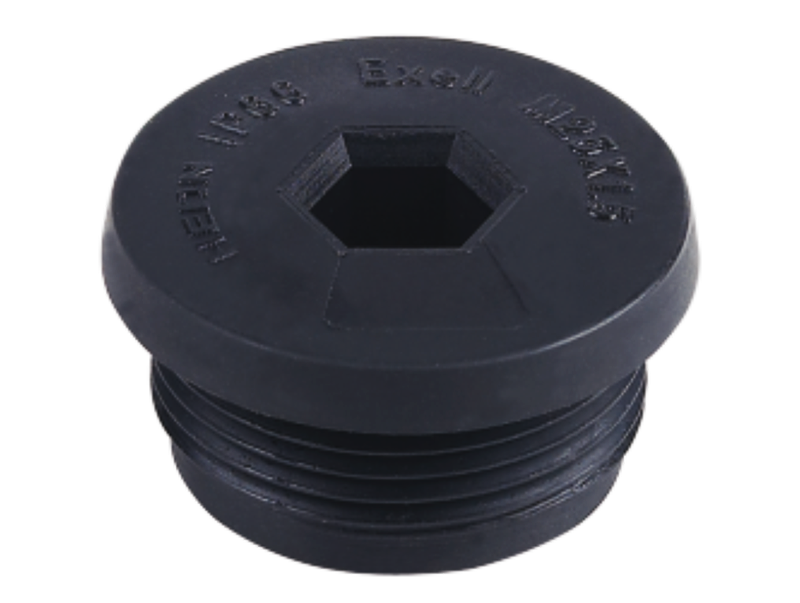

Заглушка (пластиковая)
1. Подходит для герметизации в запасном кабельном вводе электрического оборудования, что предотвращает попадание воды или пыли в запасной ввод. Изготовлена из нейлонового пластика.
2. Маркировка Ex: Ex e IIC Gb.
3. Степень защиты: IP66.
| Спецификация | L1 (мм) | L (мм) | Φ D (мм) | Вес (кг) |
| M16X1.5 | 12 | 4 | 20 | 0.003 |
| M20X1.5 | 12 | 4 | 25 | 0.004 |
| M25X1.5 | 12 | 4 | 30 | 0.006 |
| M32X1.5 | 16 | 4 | 38 | 0.012 |
| M40X1.5 | 16 | 5 | 45 | 0.015 |
| M50X1.5 | 16 | 6 | 60.5 | 0.025 |
| M63X1.5 | 19 | 7.5 | 75 | 0.045 |

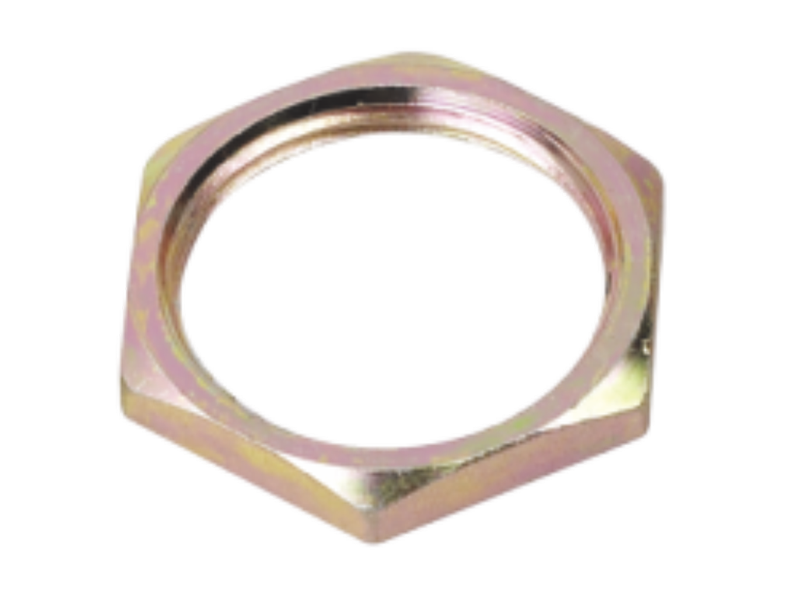

Контргайка
1. Используется для плотного соединения ввода и корпуса. Материалы: углеродная сталь, нержавеющая сталь или латунь с никелевым покрытием. Доступны спецификации G1/2~G4, M16~M110.
2. Спецификации резьбы могут быть настроены по запросу.
| Спецификация | Спецификация | Вес (кг) |
| – | M16X1.5 | – |
| G1/2 | M20X1.5 | 0.006 |
| G3/4 | M25X1.5 | 0.008 |
| G1 | M32X1.5 | 0.086 |
| G11/4 | M40X1.5 | 0.02 |
| G11/2 | M50X1.5 | 0.038 |
| G2 | M63X1.5 | 0.062 |
| G21/2 | M75X1.5 | 0.088 |
| G3 | M90X1.5 | 0.13 |
| 4 | M110X1.5 | 0.2 |
–
Уплотнительное кольцо
1. Используется для герметизации между вводом и корпусом, водонепроницаемое и пылезащитное;
2. Материал: PTFE;
3. Спецификации: G1/2~G4, M16~M110 и т.д.
| Спецификация | Спецификация | Вес (кг) |
| — | M16X1.5 | — |
| G1/2 | M20X1.5 | 0.001 |
| G3/4 | M25X1.5 | 0.002 |
| G1 | M32X1.5 | 0.003 |
| G11/4 | M40X1.5 | 0.004 |
| G11/2 | M50X1.5 | 0.005 |
| G2 | M63X1.5 | 0.006 |
| G21/2 | M75X1.5 | 0.12 |
| G3 | M90X1.5 | 0.14 |
| G4 | M110X1.5 | 0.2 |

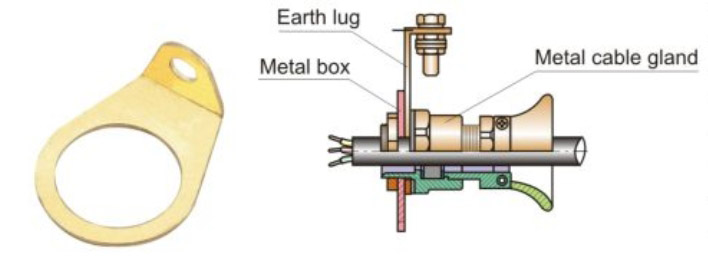

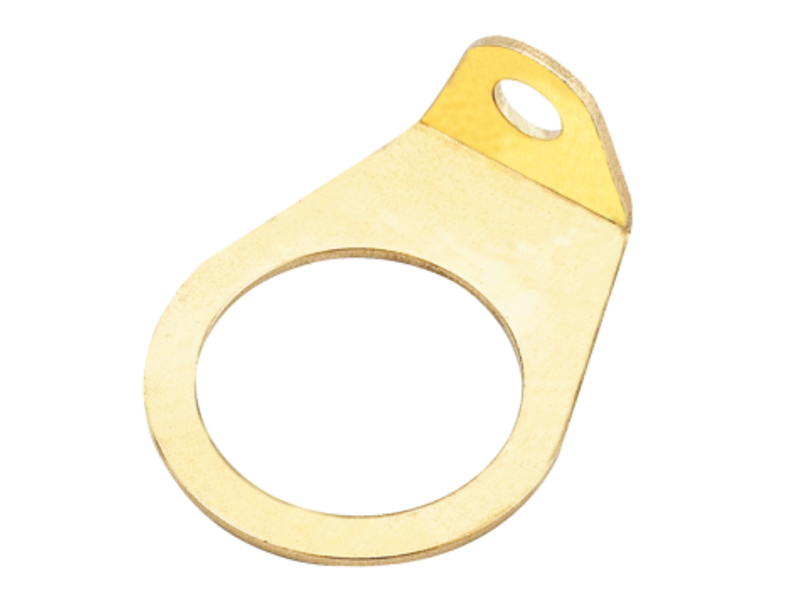

Заземляющий контакт
Заземляющий контакт изготовлен из латуни и используется для обеспечения заземления между кабельным вводом и оборудованием.
| Спецификация | Спецификация | Вес (кг) | Номинальный короткозамыкательный ток в секунду (КА) |
| G1/2 | M20X1.5 | 0.001 | 3.06 |
| G3/4 | M25X1.5 | 0.002 | 4 |
| G1 | M32X1.5 | 0.003 | 5.4 |
| G11/4 | M40X1.5 | 0.004 | 7.2 |
| G11/2 | M50X1.5 | 0.005 | 10.4 |
| G2 | M63X1.5 | 0.006 | 10.4 |
| G21/2 | M75X1.5 | 0.12 | 10.4 |
| G3 | M90X1.5 | 0.14 | 10.4 |
| G4 | M110X1.5 | 0.2 | 10.4 |

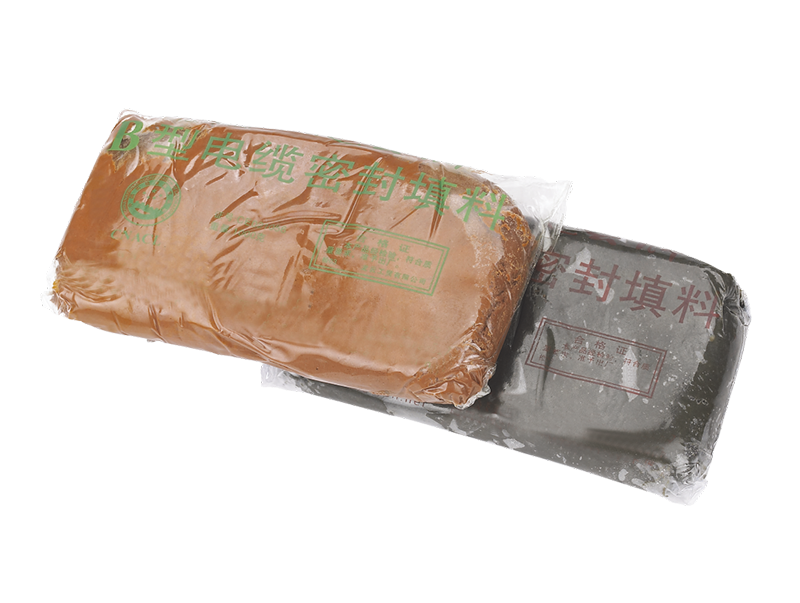

Цемент для уплотнения типа AB
1. Двойные характеристики водонепроницаемости и прочности
2. Не коррозионный, легкость в использовании, удобен в применении;
3. Смешайте два вида цемента A и B для отверждения, повышенная прочность;
4. Используется для изоляции, герметизации, предотвращения пожаров и защиты от дыма стальных труб, кабелей и проводных проектов. Используйте вместе с взрывозащищенным уплотнительным манжетом для лучшего эффекта (см. страницу D/03).

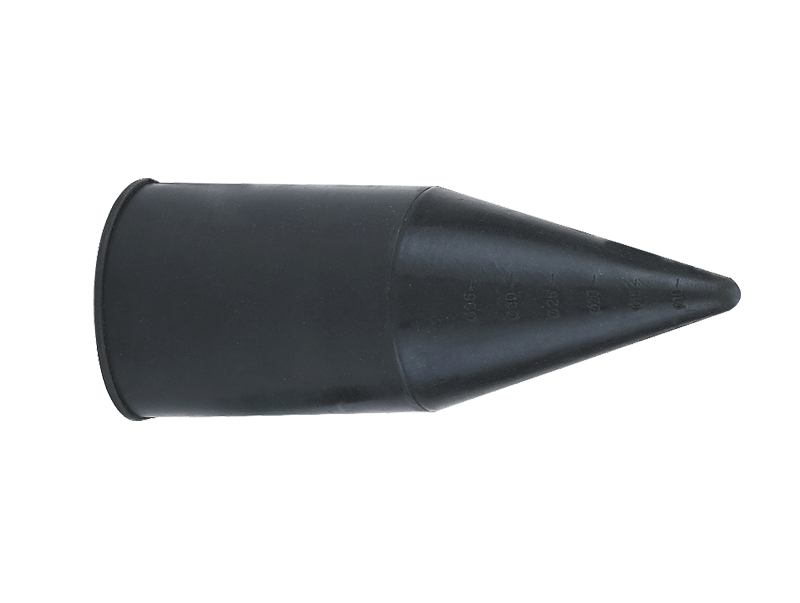

Кожух
Изготавливается из хлоропренового каучука или ПВХ и предназначен для защиты внешнего вида взрывозащищенных кабельных вводов серии HLBM□ различных спецификаций.

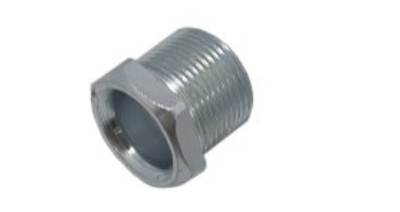

Опорная гайка
1. Используется для герметизации и зажима кабелей в кабельных вводах. Доступны материалы из алюминиевого сплава, углеродной стали, нержавеющей стали или латуни с никелевым покрытием, спецификации G1/2~G4, M16~M110.
2. Спецификации резьбы могут быть настроены по запросу.

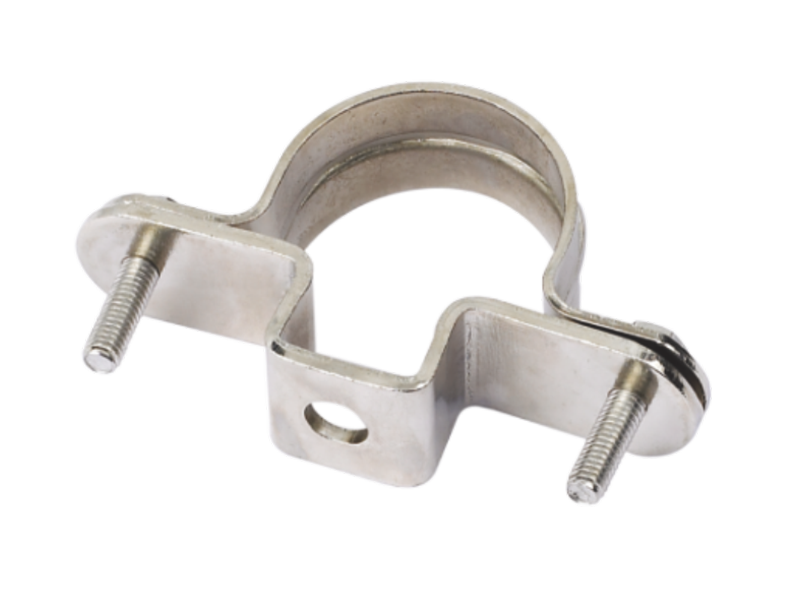

Трубный хомут
1. Изготавливается из высококачественной стальной плиты, при необходимости доступна нержавеющая сталь. Подходит для установки осветительных приборов на месте.
2. Доступны спецификации G1/2~G4.

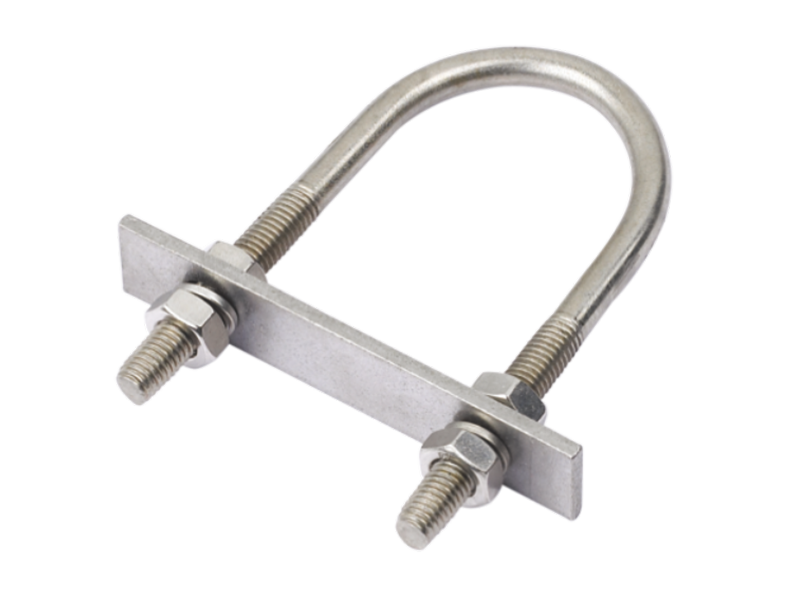

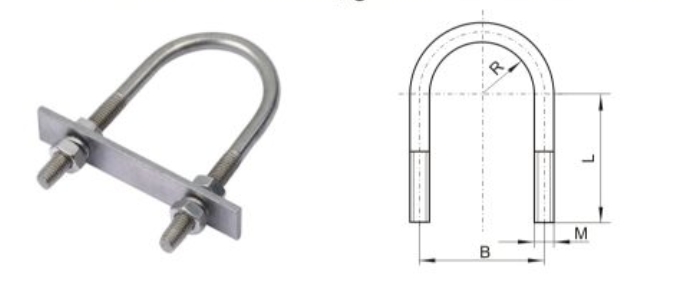

Хомут U-образный (Размеры в мм)
1. Используется в качестве фиксирующего хомута для кабелей или трубопроводов, включая оцинкованную трубу источника газа для инструментов, трубу для анализа инструментов и технологические трубопроводы при электрической установке инструментов;
2. Круглая сталь марки 20#, с оцинкованным обработанным поверхностным покрытием.
| Размер трубы | Фиксированная гайка | Размер (мм) | ||
| B | L | R | ||
| G1/2 | M6 | 30 | 28 | 12 |
| G3/4 | M6 | 34 | 30 | 14 |
| G1 | M6 | 42 | 35 | 18 |
| G11/4 | M8 | 50 | 40 | 21 |
| G11/2 | M8 | 58 | 44 | 25 |
| G2 | M8 | 70 | 51 | 31 |
| G21/2 | M8 | 84 | 55 | 38 |
| G3 | M8 | 94 | 60 | 43 |
| G4 | M10 | 126 | 80 | 58 |
Примечание: Если требуется материал из нержавеющей стали, пожалуйста, укажите это.
