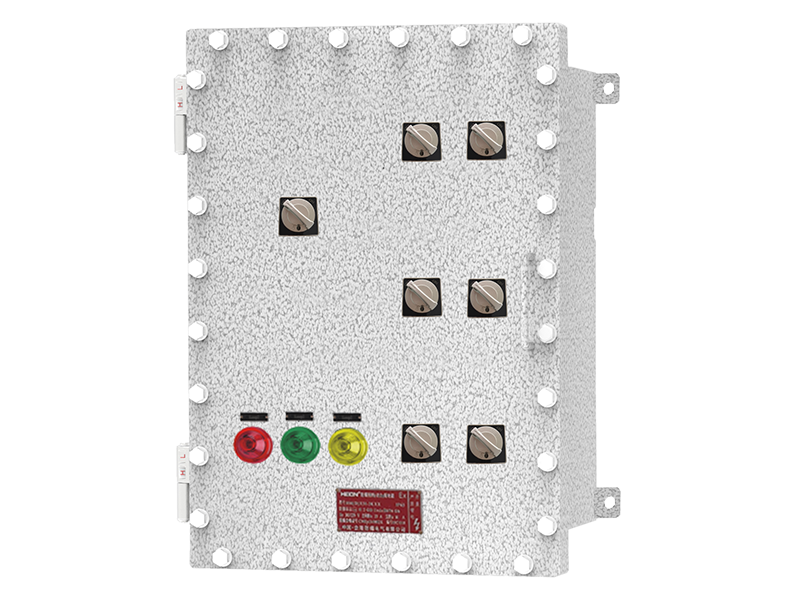

HLDP23-Серия Взрывозащищенные электрические аппараты

Защита от взрывов

-IEC Ex (IEC)

-ATEX (CENELEC, EN)

-Китайский Ex (GB)

Применение в опасных зонах

-Зона 1 и Зона 2,

-Зона 21 и Зона 22

Три типа защиты от взрывов: Exdb IB, Exdb IIB+H2, Ex tb IIIC
Корпус может быть оснащен миниатюрными автоматическими выключателями (MCB) или автоматическими выключателями в литом корпусе (MCCB), защитными выключателями, контакторами, тепловыми реле, ПЛК, управляющими трансформаторами, пускателями, управляющими кнопками, индикаторными лампами, кнопками, потенциометрами, вольтметром, амперметром, тахометром, клеммными блоками и др.

Описание товара

Применение и особенности

● Корпус с петлями и ручкой, удобный для установки и обслуживания, защищает огнеупорную поверхность при эксплуатации.

● Автоматический выключатель с металлической ручкой, устойчива к замерзанию и может быть оснащен замком.

● Корпуса можно комбинировать и устанавливать для удовлетворения различных требований систем распределения электроэнергии.

● Можно настроить в соответствии с требованиями пользователя, соответствовать ограничениям использования сертификата;

● Количество элементов и максимальный размер отверстий должны соответствовать требованиям к рассеиванию тепла и механической прочности корпуса.

● Пожалуйста, укажите особые требования при заказе.

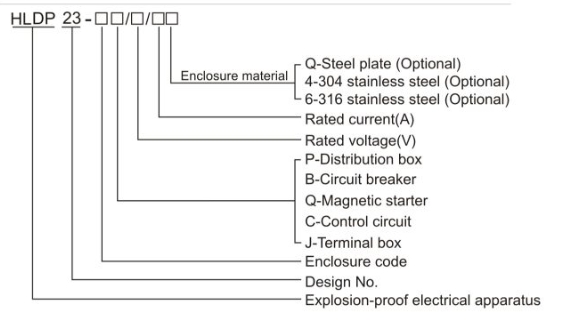

Номенклатура

Примечание:

1. Пожалуйста, выберите модель согласно “Номенклатуре” выше и укажите все технические параметры;

2. Пожалуйста, предоставьте электрическую схему;

3. Пожалуйста, укажите количество, спецификацию и расположение отверстий для ввода кабеля, а также взрывозащищенные кабельные вводы, предоставленные пользователем;

4. Защита от дождя настраивается по требованиям.

Таблица выбора

Тип	Размер корпуса (мм)	Внутренний размер (мм)	Ta:+40℃			Ta:+60°C		Вес пустого корпуса
Тип	Д×Ш×В	Д×Ш×В	T6/T80°C	T5/T95℃	T4/T130°C	T6/T80℃	T5/T95℃	Вес пустого корпуса
HLDP23-03	250X200X170	186X136X140	80W	120W	200W	60W	100W	11 кг
HLDP23-07	300X200X170	236X136X140	80W	120W	200W	60W	100W	13 кг
HLDP23-11	350X200X200	286X136X170	100W	140W	240W	80W	120W	18 кг
HLDP23-15	350X300X200	286X236X170	125W	170W	290W	100W	130W	27 кг
HLDP23-19	350X300X270	286X236X240	130W	200W	350W	110W	170W	30 кг
HLDP23-23	450X350X210	386X286X163	140W	230W	420W	110W	200W	40 кг
HLDP23-27	450X350X280	386X286X236	160W	280W	500W	120W	250W	45 кг
HLDP23-31	560X400X210	476X316X151	190W	320W	520W	150W	290W	62 кг
HLDP23-35	560X400X280	476X316X221	200W	350W	620W	140W	320W	70 кг
HLDP23-39	635X435X265	554X350X206	220W	380W	660W	190W	350W	92 кг
HLDP23-43	635X435X335	554X350X276	220W	380W	660W	190W	350W	101 кг
HLDP23-47	720X560X275	636X476X212	250W	400W	700W	200W	360W	126 кг
HLDP23-51	720X560X345	636X476X272	250W	400W	700W	200W	360W	140 кг
HLDP23-56	980X720X325	896X636X235	350W	500W	800W	300W	430W	340 кг
HLDP23-59	980X720X425	896X636X340	350W	500W	800W	300W	430W	365 кг
HLDP23-63	1280X900X350	1176X796X260	500W	600W	1000W	400W	500W	620 кг
HLDP23-66	1280X900X500	1176X796X397	500W	600W	1000W	400W	500W	700 кг

Примечание:1.Пожалуйста, подтвердите направление и размер каждого ввода кабеля;2.Устройство ввода кабеля не предусмотрено по умолчанию

Предложение по контурам клеммной коробки (размеры в мм)

Максимальное количество клемм, которые могут быть установлены, указано в таблице ниже:

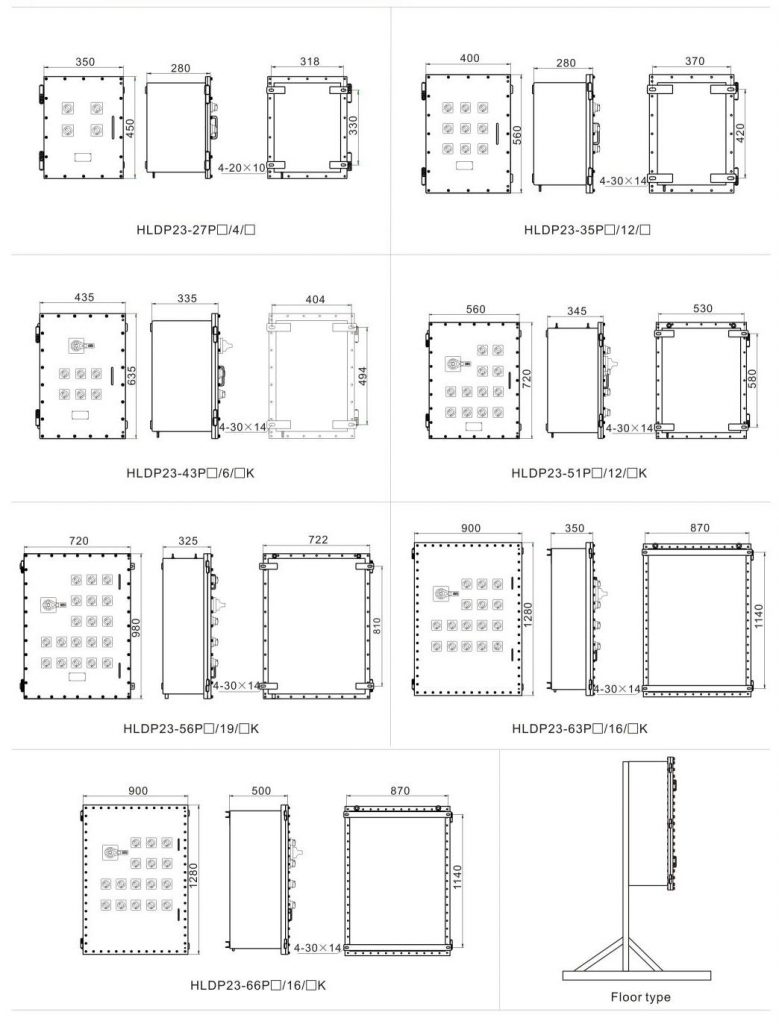

Предложение по плану контрольной станции (Размеры в мм)

Технические характеристики

Маркировка Ex Газ

Пыль
Ex II2 G Ex db IIB T6/T5/T4 Gb Ex db IIB T6/T5/T4 Gb Ex d IIB T6/T5/T4 Gb

Ex II2 G Ex db[i a/i b]IIB T6/T5/T4 Gb Ex db[ia/ib]IIB T6/T5/T4 Gb Ex d[ia/ib]IIB T6/T5/T4 Gb

Ex II2 G Ex db IIB+H2 T6/T5/T4 Gb Ex db IIB+H₂ T6/T5/T4 Gb Ex d IIB+H2 T6/T5/T4 Gb

Ex II2 G Ex db[ia/ib]IIB+H₂ T6/T5/T4 Gb Ex db[ia/ib]IB+H2 T6/T5/T4 Gb Ex d[ia/ib]IIB+H2 T6/T5/T4 Gb

Ex II2 D Ex tb IIIC T80/T95/T130℃ Db Ex tb IIIC T80/T95/T130℃ Db Ex tD A21 IP66 T80/T95/T130℃

Соответствие стандартам IEC60079-0, IEC60079-1, IEC60079-11, IEC60079-31
EN 60079-0, EN 60079-1, EN 60079-11, EN 60079-31
GB3836.1, GB3836.2, GB12476.1, GB12476.5

Материал корпуса Корпус Сварная стальная пластина, порошковое покрытие, промышленный серый с текстурой темных линий (RAL7035) или нержавеющая сталь (304/316), сварка, без покраски или порошкового покрытия, промышленный серый с текстурой темных линий (RAL7035)

Прозрачная часть Закаленное стекло, устойчивое к удару 4J

Навес от дождя Сварная стальная пластина с порошковым покрытием, промышленный серый с текстурой темных линий (RAL7035) или нержавеющая сталь 304/316, пожалуйста, укажите при необходимости

Открытые крепежи Нержавеющая сталь

Компоненты Автоматический выключатель Миниатюрный автоматический выключатель (MCB) или автоматический выключатель в литом корпусе (MCCB) и защитный выключатель

Отводной переключатель Миниатюрный автоматический выключатель (MCB) или автоматический выключатель в литом корпусе (MCCB) и защитный выключатель

Клеммный блок Известный мировой бренд

Индикатор Взрывозащищенный индикатор HL0106, см. P B/77; взрывозащищенный индикатор HL0107, см. P B/78

Кнопка Взрывозащищенная кнопка HL0105, см. P B/71~76

Управляющий переключатель Управляющий переключатель, см. P B/82~89

Контактор переменного тока Известный мировой бренд

Тепловое реле Известный мировой бренд

Программируемый логический контроллер (PLC) Известный мировой бренд

Пускатель Известный мировой бренд

Номинальное напряжение Максимум 1000 В переменного тока, 1500 В постоянного тока

Номинальный ток Максимум 1500А

Частота 50Гц/60Гц

Степень защиты IP66

Рабочая температура -40℃~+40/60℃, -60℃~+40/60℃

Ввод кабеля M□ X1.5 (по умолчанию, точный размер согласно требованиям), резьба NPT (по желанию), HL BM-□ для рекомендуется, см. страницы D/11-D/20 для деталей

Направление ввода Снизу внутрь и снизу наружу, по запросу

Метод установки Настенный тип (по умолчанию)

Стойковый тип (по желанию)

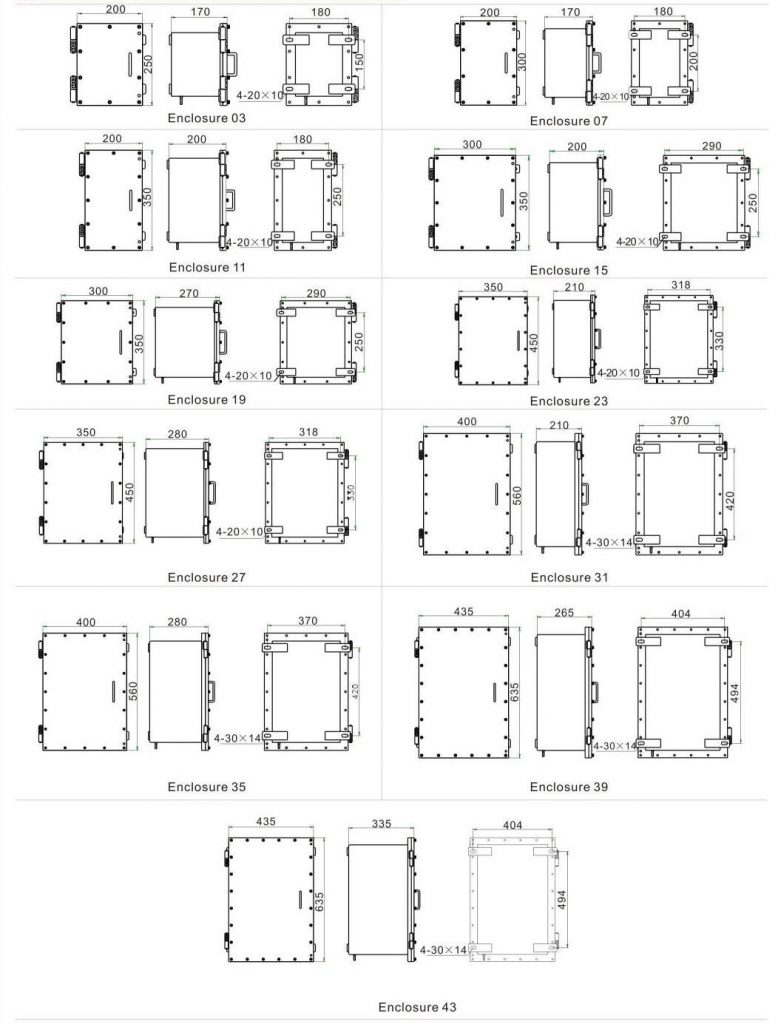

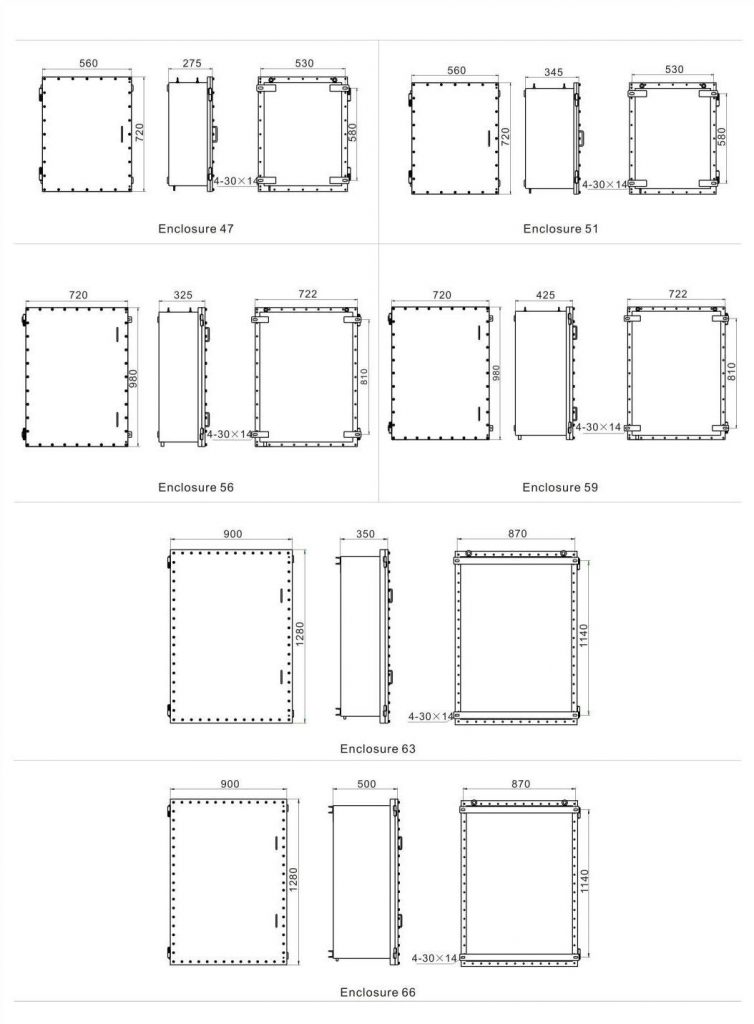

Габаритные и установочные размеры

Код корпуса	Макет компонентов
3
7
15/19
23/27
31/35
