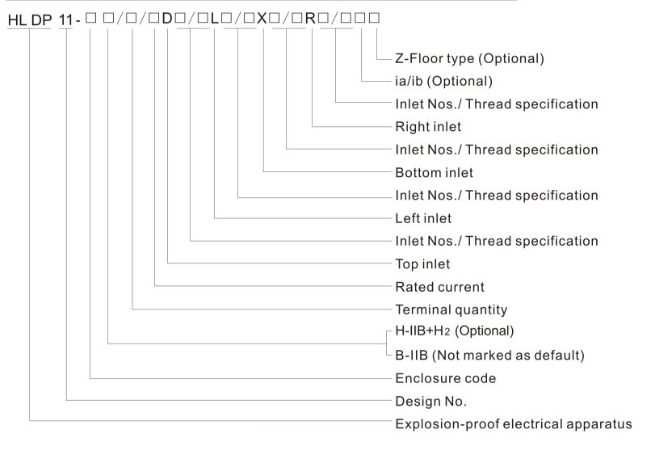

Номенклатура
Таблица выбора

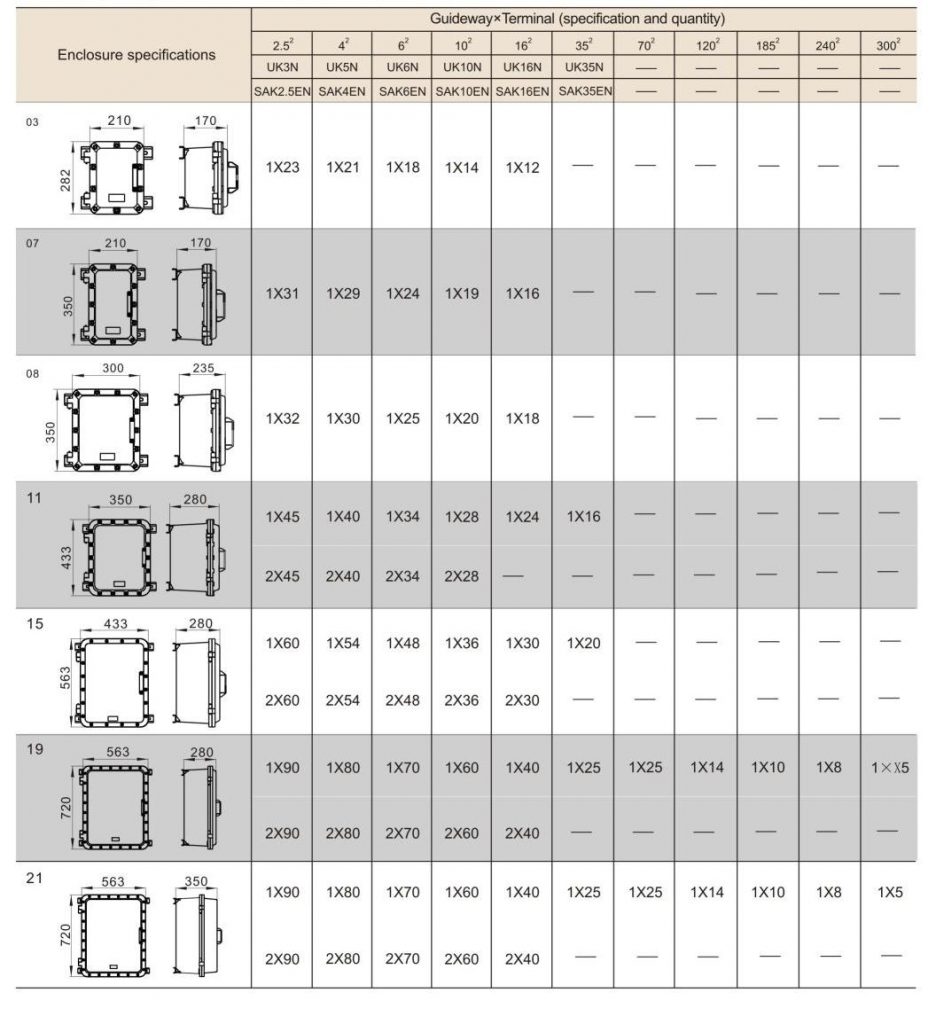

Максимальное количество клемм, которые могут быть установлены, указано в таблице ниже:

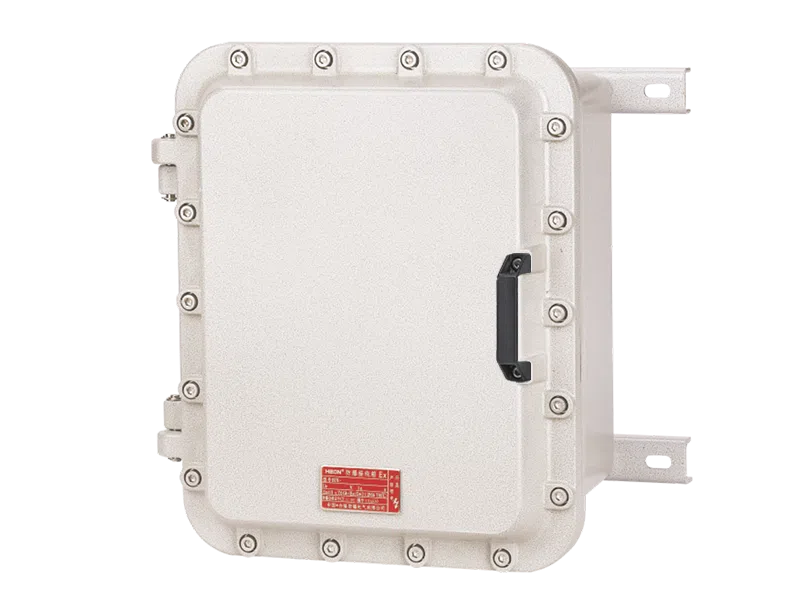

HLDP11-Серия Взрывозащищенные электрические аппараты (для подключения кабелей)
HLDP11-Серия Взрывозащищенные электрические аппараты (для подключения кабелей)
- Взрывозащита
-IECEx (IEC)
-ATEX (CENELEC, EN) – Китай Ex (GB)
- Применение в опасных зонах
-Зона 1 и Зона 2
-Зона 21 и Зона 22
- Три типа взрывозащиты (Ex db IIB, Ex db IIB+H2, Ex tb IIIC)
- Корпус из алюминиевого сплава с порошковым покрытием.
- Оснащен петлями и дверной ручкой, что облегчает установку и обслуживание, а также защищает взрывонепроницаемую поверхность от повреждений при открытии или закрытии крышки.
- Может быть изготовлен по запросу и способен соответствовать ограничениям использования сертификата.
- Направление, размер и количество кабельных вводов могут быть настроены и соответствовать требованиям к рассеиванию мощности и механической прочности корпуса.
Описание товара
Технические характеристики
Габаритные и установочные размеры
Описание товара
Технические характеристики
| Маркировка Ex | Газ | Ex II2 G Ex db IIB T6/T5/T4 Gb | Ex db IIB T6/T5/T4 Gb | Ex d IIB T6/T5/T4 Gb | ||||||
| Ex II2 G Ex db IIB+H2 T6/T5/T4 Gb | Ex db IIB+H2 T6/T5/T4 Gb | Ex d IIB+H2 T6/T5/T4 Gb | ||||||||
| Пыль | Ex II2 D Ex tb IIIC T80/T95/T130℃ Db | Ex tb IIIC T80 T95/T130℃ Db | Ex tD A21 IP66 T80/T95/T130℃ | |||||||
| Соответствие стандартам | IEC 60079-0, IEC 60079-1, IEC 60079-31 EN 60079-0, EN 60079-1, EN 60079-31 GB3836.1, GB3836.2, GB12476.1, GB12476.5 | |||||||||
| Материал корпуса | Корпус | Корпус из алюминиевого сплава, покрытый порошковой краской промышленного серого цвета с текстурой темных линий (RAL7035) | ||||||||
| Выступающие крепежные элементы | Нержавеющая сталь | |||||||||
| Компоненты | Бренд клемм | Международный бренд | ||||||||
| Номинальное напряжение | Макс. 1000В переменного тока, 1500В постоянного тока | |||||||||
| Номинальный ток | Макс. 1200А | |||||||||
| Частота | 50Гц/60Гц | |||||||||
| Максимальная мощность рассеивания | Размер корпуса | Тип | Ta:+60℃ | Ta:+40℃ | Вес пустого корпуса | |||||
| T6/T80℃ | T5/T95℃ | T4/T130℃ | ||||||||
| Мощность | Номинальный ток | Мощность | Номинальный ток | Мощность Номинальный ток | ||||||
| 282X210X170 | 03 | 45Вт | E63А | 110Вт | — | 110Вт | — | 9.0кг | ||
| 350×210×170 | 07 | 45Вт | 63А~100А | 80Вт | — | 139Вт | — | 11.5кг | ||
| 350X300X235 | 08 | 45Вт | 63А~100А | 80Вт | — | 139Вт | — | 16.6кг | ||
| 433X350X280 | 11 | 100Вт | 100А ~250А | 288Вт | — | 288Вт | — | 26кг | ||
| 563X433X280 | 15 | 130Вт | 250А ~400А | 365Вт | 400А ~800А | 365Вт | 800А~1200А | 48кг | ||
| 720X563X280 | 19 | 200Вт | 250А~400А | 448Вт | 400А~800А | 448Вт | 800А~1200А | 85кг | ||
| 720×563X350 | 21 | 210Вт | 250А ~400А | 690Вт | 400А ~800А | 690Вт | 800А~1200А | 95кг | ||
| Степень защиты | 03.07.08.11.15–IP66/P67 19.21–IP66 | |||||||||
| Температура окружающей среды | -20C~+40/60℃, -40=+40/60 | |||||||||
| Кабельные вводы | Стандарт M×1.5 (по запросу). Резьба NPT (опционально), рекомендуется HLB M-, см. страницу D/11~D/20 для подробностей. | |||||||||
| Направление ввода | По запросу | |||||||||
| Метод установки | Подвесной тип (Стандарт) | |||||||||
| Напольный тип (Опционально) | ||||||||||

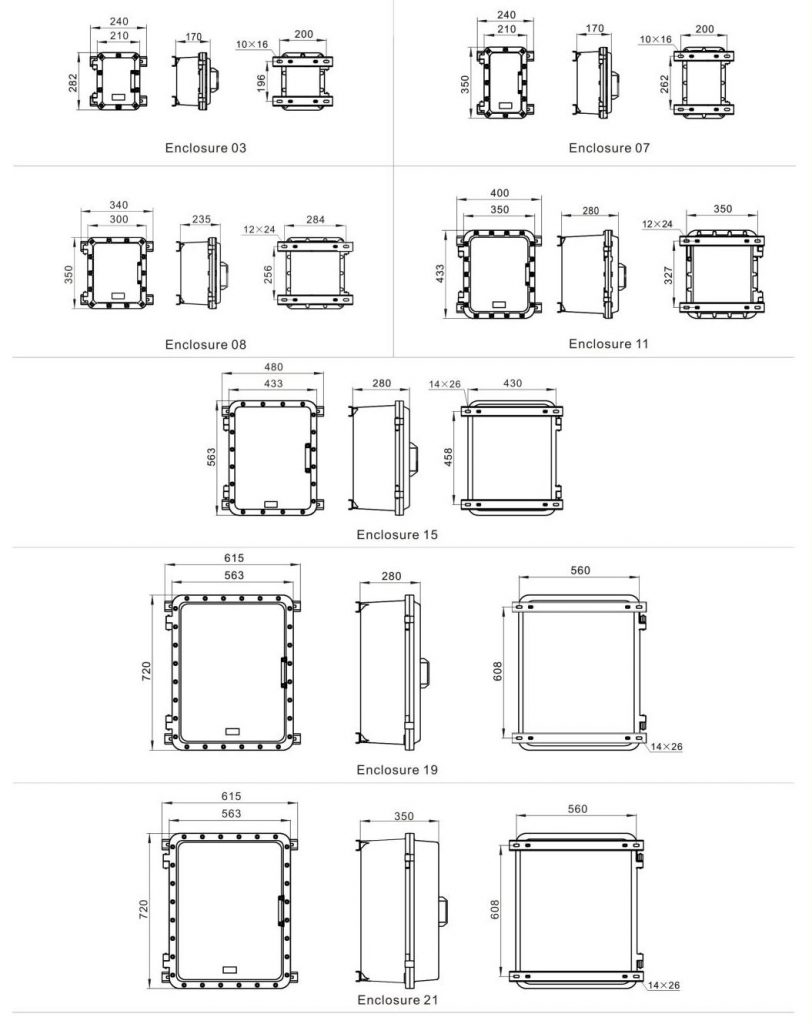

Габаритные и установочные размеры
