Supplier to Saudi Aramco
– IEC Ex (IEC)
– ATEX (CENELEC, EN)
– Китайская Ex (GB)
– Зона 1 и Зона 2,
– Зона 21 и Зона 22
| Маркировка Ex | Газ | Ex II2 G Ex db eb IIC T6/T5 Gb | Ex db IIB T6/T5/T4 Gb | Ex d IIB T6/T5/T4 Gb | |||||||||||
| Ex II2 G Ex db IIB+H2 T6/T5/T4 Gb | Ex db IIB+H2 T6/T5/T4 Gb | Ex d IIB+H2 T6/T5/T4 Gb | |||||||||||||
| Пыль | Ex II2 D Ex tb IIIC T80/T95/T130℃ Db | Ex tb IIIC T80/T95/T130℃ Db | Ex t D A21 IP66 T80/T95/T130℃ | ||||||||||||
| Соответствие стандартам | IEC60079-0, IEC60079-1, IEC60079-31 EN60079-0, EN60079-1, EN60079-31 GB3836.1, GB3836.2, GB12476.1, GB12476.5 | ||||||||||||||

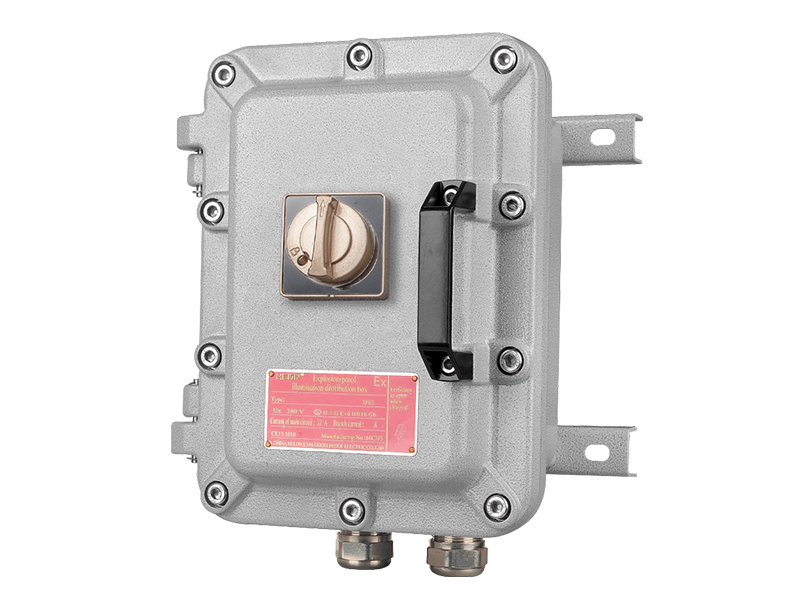

| Материал корпуса | Корпус | Корпус из алюминиевого сплава, порошковое покрытие, промышленный серый цвет с темной текстурой линий (RAL7035) | |||||||||||||
| Козырек от дождя | Изгибная стальная пластина с порошковым покрытием, промышленный серый цвет с темной текстурой линий (RAL7035) или нержавеющая сталь 304/316, пожалуйста, укажите при необходимости. | ||||||||||||||
| Открытые крепежные элементы | Нержавеющая сталь | ||||||||||||||
| Компоненты | Автоматический выключатель | Миниатюрный автоматический выключатель (MCB) или автомат в литом корпусе (MCCB) и выключатель утечки | |||||||||||||
| Световой индикатор | Красный, зеленый, желтый, синий, белый, дополнительные по требованию | ||||||||||||||
| Номинальное напряжение | Максимум 1000В AC, 1500В DC | ||||||||||||||
| Номинальный ток | Максимум 630А | ||||||||||||||
| Частота | 50Гц/60Гц | ||||||||||||||
| Максимальная рассеиваемая мощность | Размер корпуса | Тип |
Ta:+40℃ |
Ta:+60℃ |
|||||||||||
|
T6/T80℃ |
T5/T95℃ | T4/T130℃ | T6/T80℃ | T5/T95℃ |
Вес пустого корпуса |
||||||||||
|
Мощность |
Ток | Мощность | Ток | Мощность | Ток | Мощность | Ток | Мощность | Ток | ||||||
|

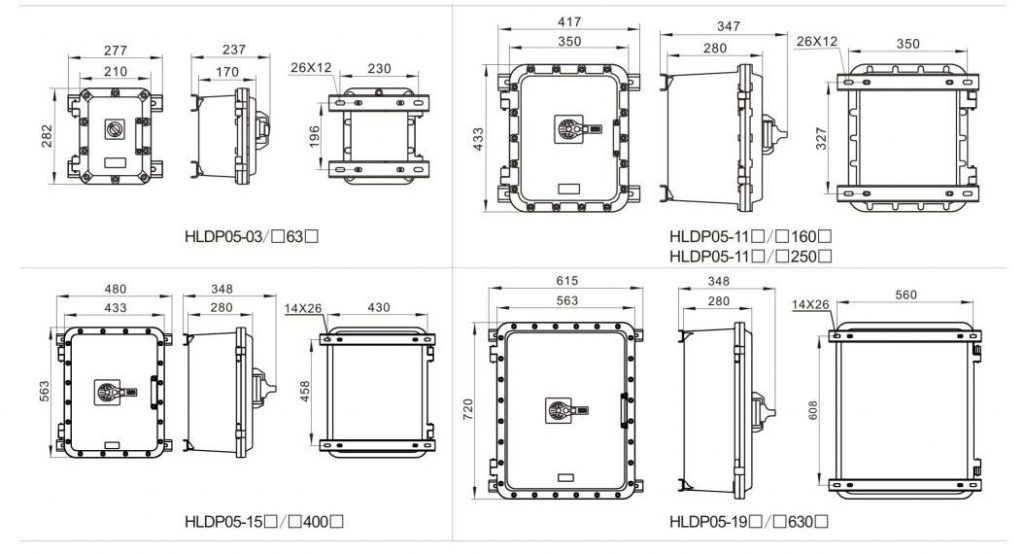

282X210X170 |
03 |
45Вт | ≤63А | 110Вт | — | 110Вт | — | 45Вт | ≤63А | 72Вт | — | 9.0кг | |||
| 350X210X170 | 07 | 45Вт | 63А-100А | 80Вт | — | 139Вт | — | 45Вт | 63А-100А | 80Вт | — |
11.5кг |
|||
|
350X300X235 |
08 |
45Вт | 63А-100А | 80Вт | — | 139Вт | — | 45Вт | 63А-100А | 80Вт | — |
16.6кг |
|||
|
460X300X235 |
11 |
45Вт | 63А-100А | 139Вт | 160Вт | 229Вт | 250Вт | 45Вт | 63А-100А | 160Вт | 250Вт | 19.2кг | |||
| 575X300X235 | 13 | 139Вт | 125А-250А | 229Вт | 320Вт | 229Вт | 320Вт | 160Вт | 125А-250А | 250Вт | 320Вт | 23.5кг | |||
| 680X325X300 | 15 | 139Вт | 125А-250А | 229Вт | 320Вт | 320Вт | 400Вт | 160Вт | 125А-250А | 250Вт | 400Вт | 30.5кг | |||
| 915X325X300 | 19 | 229Вт | 250А-630А | 320Вт | 400Вт | 320Вт | 500Вт | 250Вт | 250А-630А | 320Вт | 500Вт |
39.0кг |
|||
| Степень защиты | IP66 | ||||||||||||||
| Ввод кабеля | 1. Обычная кабельная муфта/муфта из нержавеющей стали или муфта для труб. 2. Входные отверстия можно настроить в соответствии с требованиями заказчика | ||||||||||||||
| Резьба кабельной муфты | G thread, Metric thread, NPT thread | ||||||||||||||

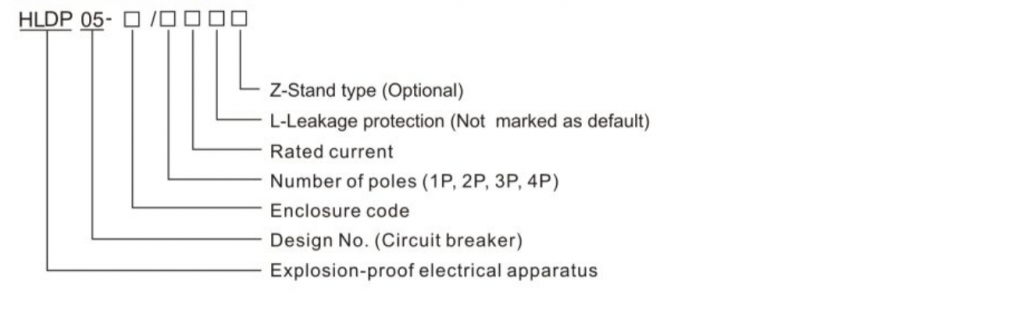

| Примечание | Пожалуйста, укажите при заказе 1. Маркировку взрывозащиты; 2. Спецификацию; 3. Условие окружающей среды для оборудования | ||||||||||||||
