Применение и особенности
●Корпус может быть оснащён миниатюрными автоматическими выключателями (MCB) или автоматическими выключателями с литым корпусом (MCCB), защитными выключателями от утечек, контакторами, терморелями, ПЛК, управляющими трансформаторами, пускателями, кнопками управления, индикаторными лампами, кнопками, потенциометрами, вольтметром, амперметром, тахометром, клеммными блоками и др.

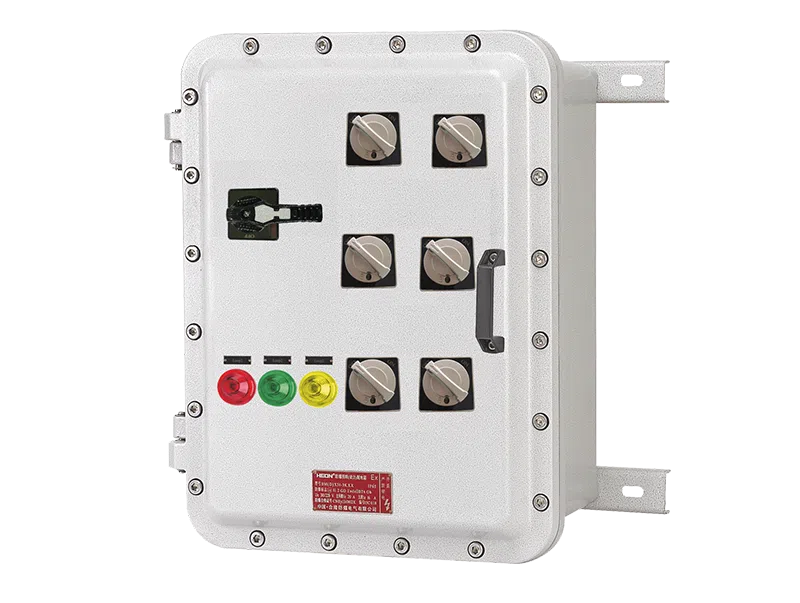

●Корпус с петлями и ручкой удобен для установки и обслуживания. Защищает взрывозащищённую поверхность при эксплуатации.
●Автоматический выключатель использует металлическую ручку, устойчивую к замерзанию, и может быть оснащён замком.
●Корпуса могут быть объединены и установлены для удовлетворения различных требований систем распределения электроэнергии.
●Может быть настроен в соответствии с требованиями пользователя, соответствует ограничениям использования сертификатов.
●Количество элементов и максимальное количество отверстий должны соответствовать требованиям к рассеиванию тепла и механической прочности корпуса.
●Пожалуйста, укажите специальные требования при заказе.
Номенклатура
Примечание:
1. Пожалуйста, выберите модель согласно “Номенклатуре” выше и укажите все технические параметры;
2. Пожалуйста, предоставьте электрическую схему;
3. Пожалуйста, укажите количество, спецификацию и расположение отверстий для ввода кабелей, а также взрывозащищённые кабельные вводы, предоставляемые пользователем;
4. Зонтик от дождя можно настроить в соответствии с требованиями.
Таблица выбора
| Тип | Размер корпуса (мм) | Внутренний размер (мм) | Максимальная мощность рассеивания (Ta:+40℃) | Максимальная мощность рассеивания (Ta:+60℃) | Вес пустого корпуса | |||
| ДxШxВ | ДxШxВ | T6/T80℃ | T5/T95℃ | T4/T130℃ | T6/T80℃ | T5/T95℃ | ||
| HLDP03-03 | 282x210x170 | 216x144x126 | 45Вт | 110Вт | 110Вт | 45Вт | 72Вт | 9.0кг |
| HLDP03-07 | 350x210x170 | 282x142x123 | 45Вт | 80Вт | 139Вт | 45Вт | 80Вт | 11.5кг |
| HLDP03-08 | 350x300x235 | 278x228x189 | 45Вт | 80Вт | 139Вт | 45Вт | 80Вт | 16.6кг |
| HLDP03-11 | 433x350x280 | 361x278x225 | 100Вт | 288Вт | 288Вт | 100Вт | 162Вт | 26кг |
| HLDP03-15 | 563x433x280 | 488x358x197 | 130Вт | 365Вт | 365Вт | 130Вт | 225Вт | 48кг |
| HLDP03-19 | 720x563x280 | 630x473x182 | 200Вт | 448Вт | 448Вт | 200Вт | 380Вт | 85кг |
| HLDP03-21 | 720x563x350 | 626x469x257 | 210Вт | 690Вт | 690Вт | 210Вт | 400Вт | 95кг |
