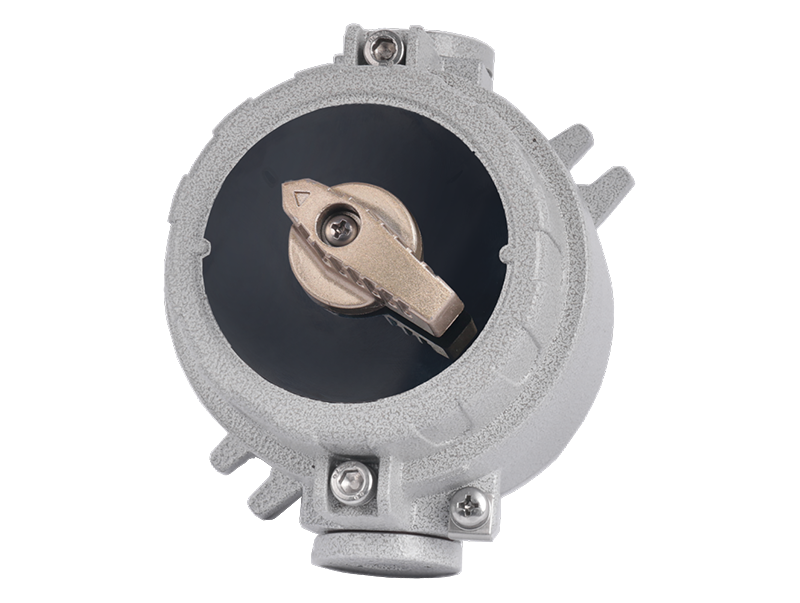

HLBX07-Серия Взрывозащищенные управляющие аппараты

-IECEx(IEC)

-ATEX (CENELEC, EN)

-Китайский Ex(GB)

-Зона 1 и Зона 2

-Зона 21 и Зона 22

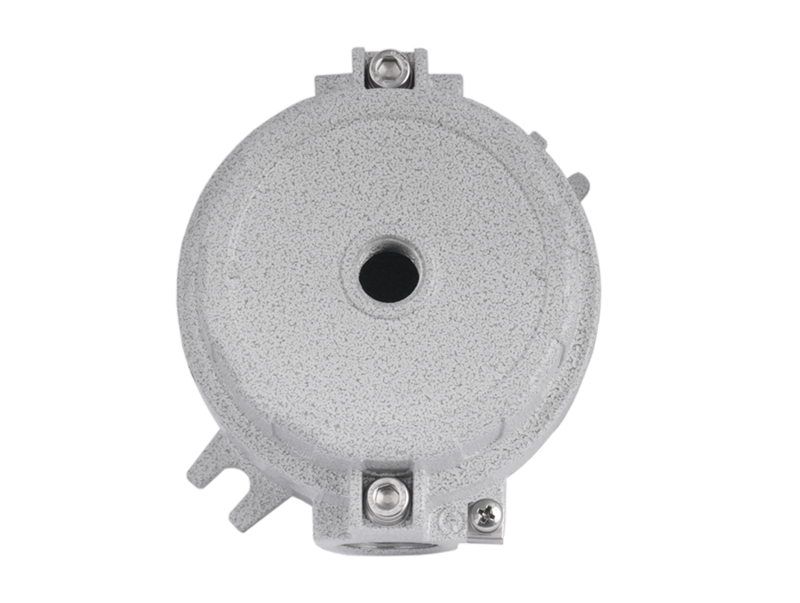

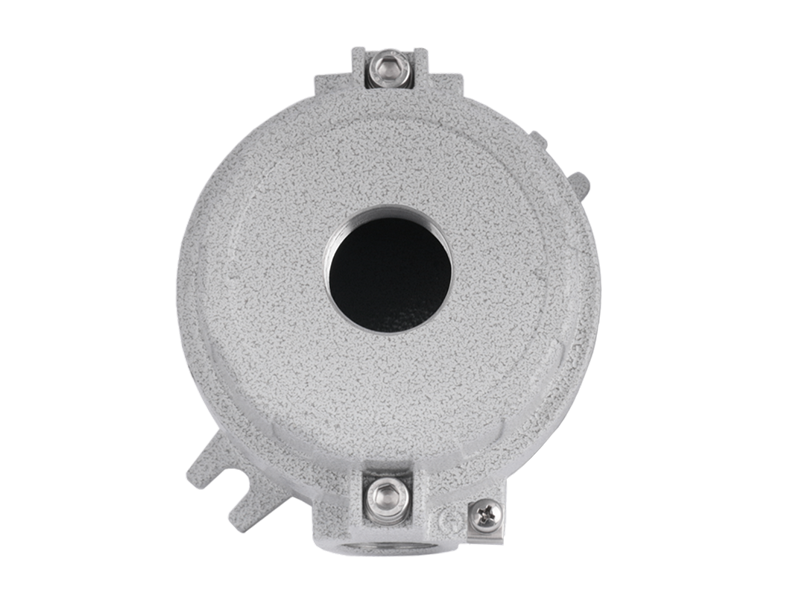

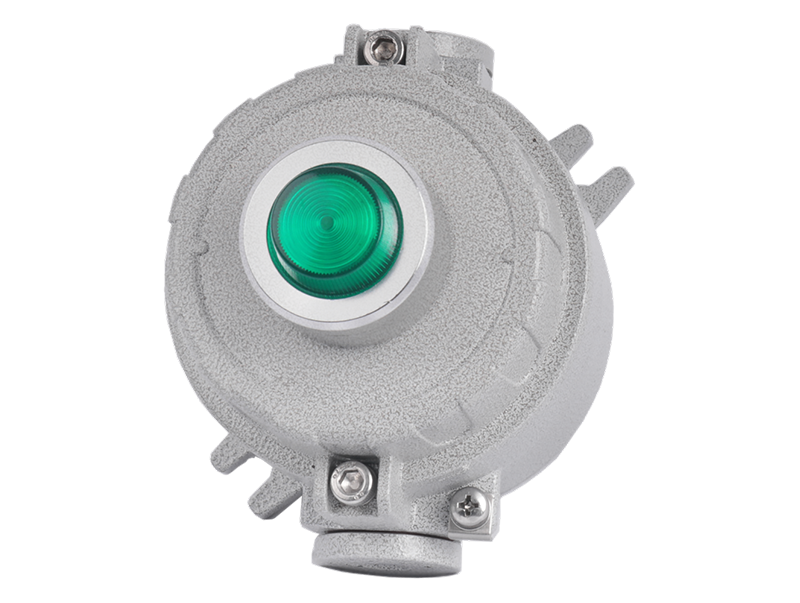

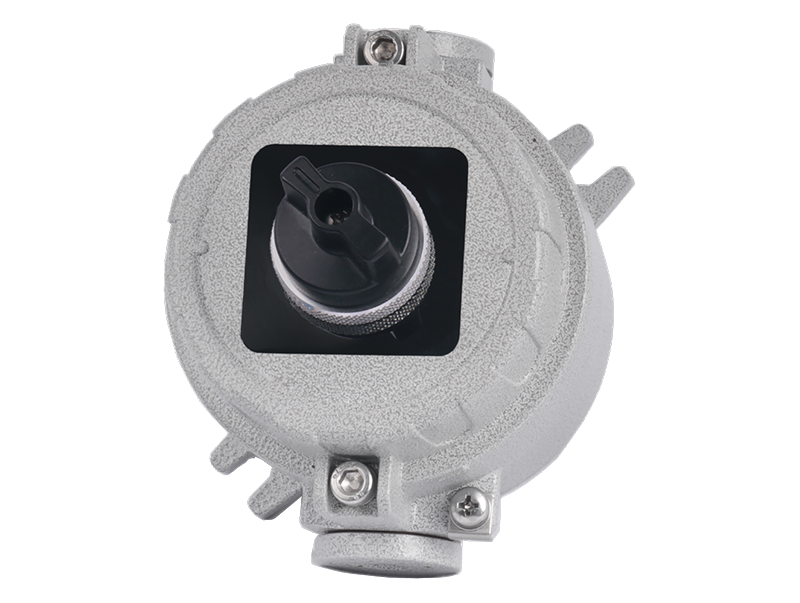

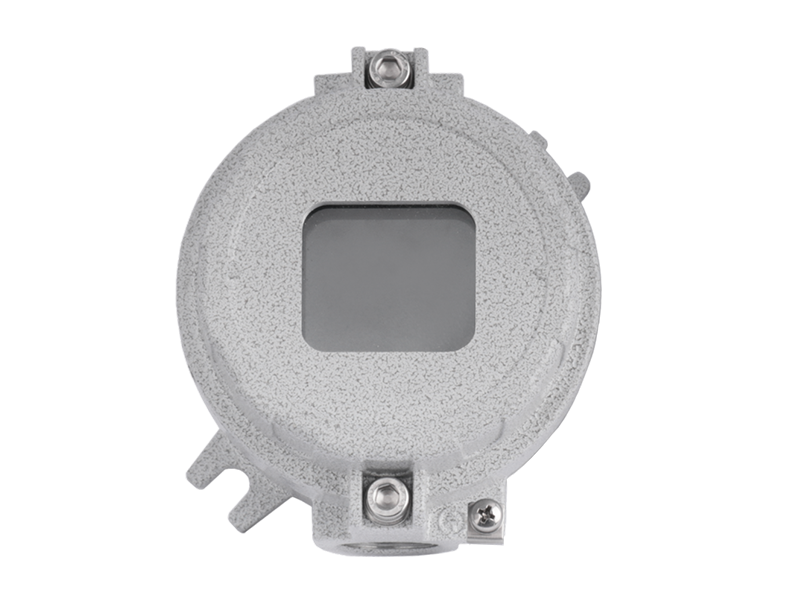

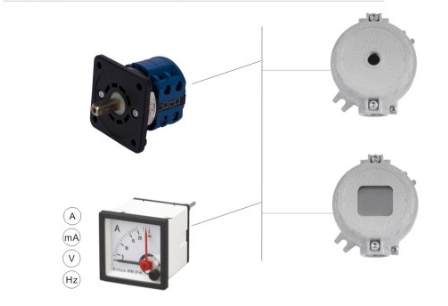

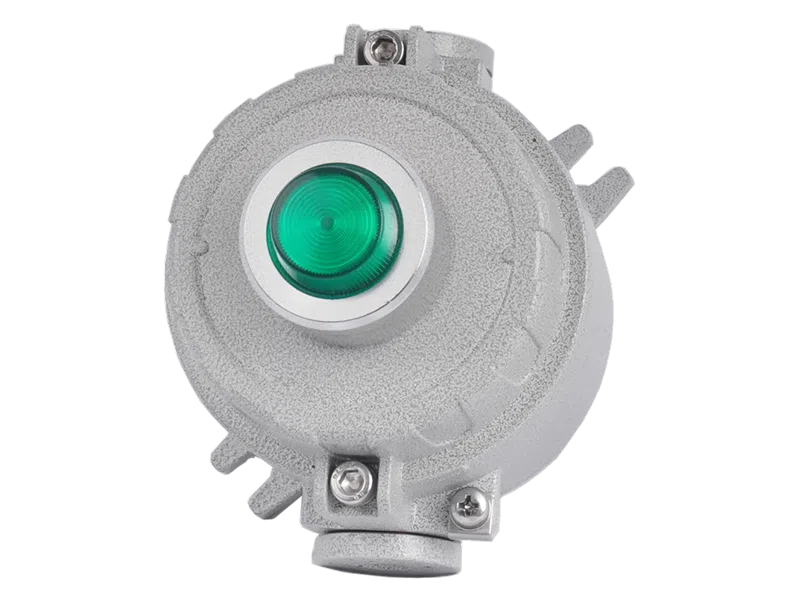

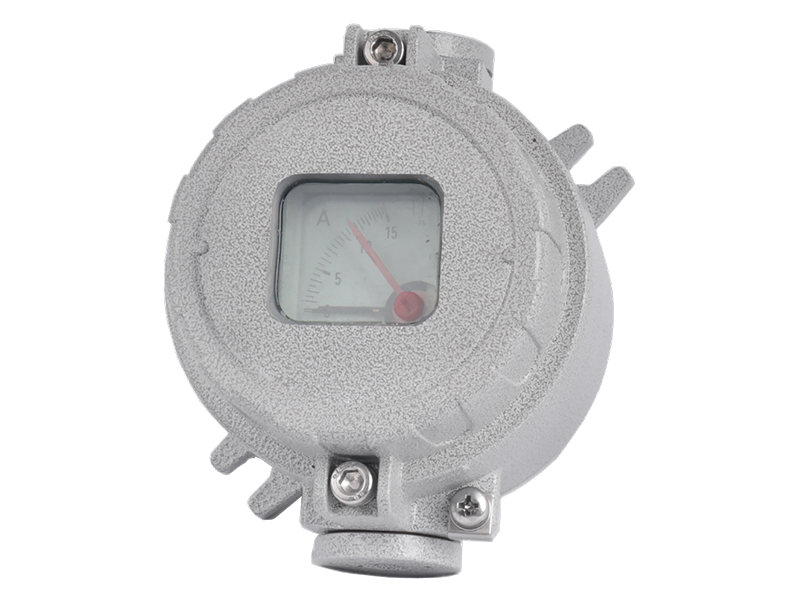

Корпус может быть оснащен взрывозащищенными компонентами (управляющие кнопки, индикаторные огни, управляющие переключатели, потенциометры), переключателями, вольтметрами, амперметрами, тахометрами, частотомерами и т.д.
Компоненты могут быть собраны в соответствии с требованиями пользователя.
Соединение между корпусом и крышкой выполнено в виде встраиваемой конструкции с уплотнительной лентой из силиконовой резины, устойчивой к высоким температурам и старению, обеспечивающей хорошую защиту от воды и пыли.
Кнопка экстренной остановки может быть оснащена механизмом защиты от неправильного использования и замком по требованиям.

Описание товара

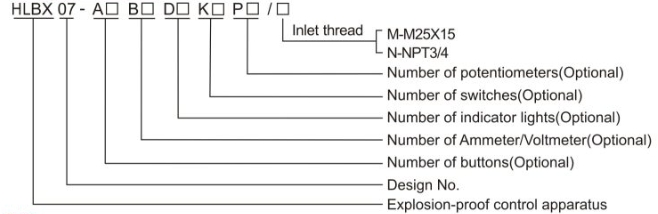

Примечание:

1. Пример: HLBX07-A1/M, который имеет одну кнопку и вход M25X1.5;

2. Конкретные требования к компонентам основаны на чертежах;

3. Код кнопки, код переключателя, код сигнальной лампы, код амперметра см. PB/70.

Технические характеристики

Ex маркировка Газ Ex II2G Ex db eb IIC T6 Gb Ex db eb IIC T6 Gb Ex de IIC T6 Gb

Пыль Ex II2D Ex tb IIIC T80℃ Db Ex tb IIIC T80℃ Db Ex tD A21 IP66 T80℃

Соответствие стандартам IEC60079-0, IEC60079-1, IEC60079-31
EN60079-0, EN60079-1, EN60079-31
GB3836.1, GB3836.2, GB12476.1, GB12476.5

Материалы корпуса Корпус Корпус из алюминиевого сплава, порошковое покрытие, промышленный серый с текстурой темных линий (RAL7035)

Прозрачная часть Закаленное стекло, устойчивое к удару 4J

Открытые крепежные элементы Нержавеющая сталь

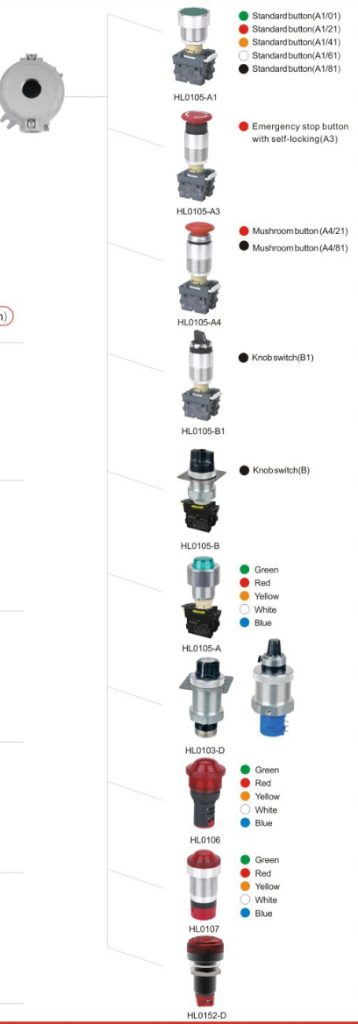

Компоненты HL0105 взрывозащищенная кнопка, см. страницу B/71~76

HL0106 взрывозащищенный индикатор, см. страницу B/77

HL0107 взрывозащищенный индикатор, см. страницу B/78

Управляющий переключатель, см. страницу B/82~89

Спецификации потенциометра в соответствии с требованиями

Вольтметры, амперметры, тахометры и частотомеры типа 48, спецификации в соответствии с требованиями

Номинальное напряжение Максимум 690V AC, 250V DC, см. параметры компонентов для деталей

Номинальный ток Максимум 25A, см. параметры компонентов для деталей

Частота 50Hz/60Hz

Степень защиты IP66

Температура окружающей среды -20℃~+60℃, -40℃~+60℃, -60℃~+60℃

Вход кабеля 2-M25X1.5 (по умолчанию), NPT3/4 (опционально)

Вес 1.8 кг, 1.5 кг (HLBX07-K1)

Габаритные и установочные размеры
