HLBX06-Серия Взрывозащищенные управляющие аппараты

Защита от взрывов

-IECEx(IEC)

-ATEX(CENELEC,EN)

-Китайский Ex(GB)

Применение в опасных зонах

-Зона 1 и Зона 2,

-Зона 21 и Зона 22

Три типа защиты от взрывов: Ex db IIB; Ex db IIB+H2; Ex tb IIC.
Корпус может быть оснащен управляющими кнопками, индикаторными огнями, переключателями, потенциометрами, вольтметрами, амперметрами, тахометрами и т.д.

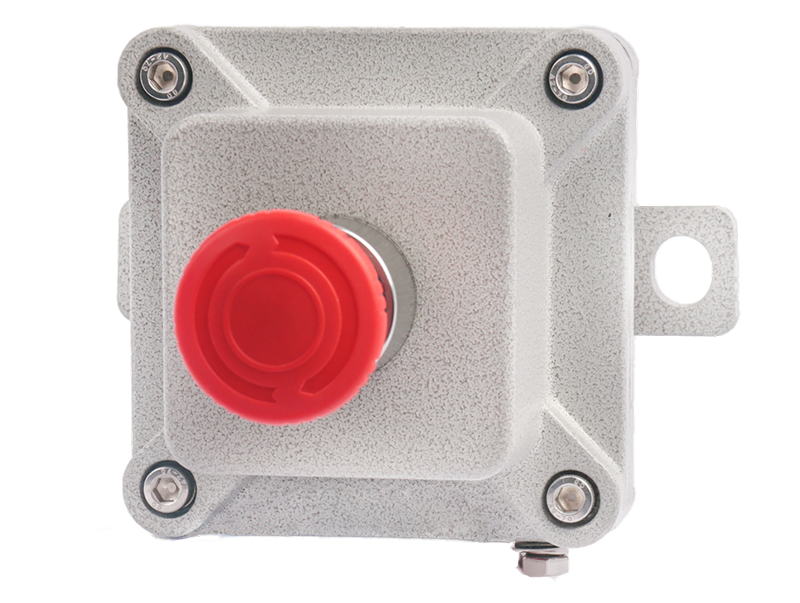

Кнопка экстренной остановки может быть оснащена механизмом защиты от неправильного использования и замком по требованиям.
Может быть изготовлено на заказ в соответствии с требованиями пользователя и соответствует ограничениям использования сертификата.
Количество элементов должно соответствовать требованиям к рассеиванию мощности и механической прочности корпуса.
Выключатель оснащен металлической ручкой, устойчива к замерзанию и может быть оборудован замком.

Описание товара

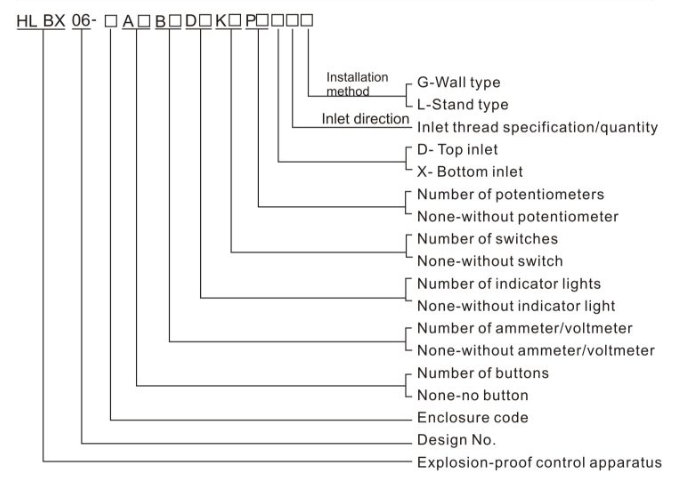

Номенклатура

Примечание:

1. Опциональные компоненты:

Кнопка переключателя с взрывозащитой HL0105 (1НО и 1НЗ по умолчанию), см. P B/71-76; Индикатор с взрывозащитой HL0106, см. P B/77.

Управление P B/82-89;

2. Пример: HLBX06-A2B1K1

Компоненты: 2 кнопки, 1 амперметр, 1 переключатель управления

Детали: 1 кнопка пуска (HL0105-A1101.1НО+1НЗ):

1 кнопка остановки (HL0105-A1121.1НО+1НЗ); 1 амперметр (50/5);

1 переключатель управления (стоп-пуск-старт);

3. Дождевик настраивается в соответствии с требованиями.

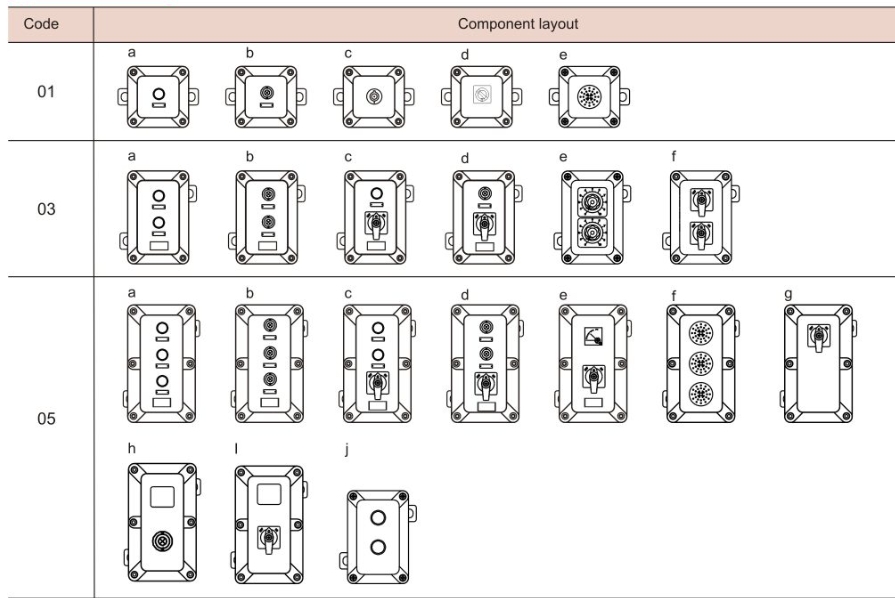

Таблица выбора

Технические характеристики

Маркировка Ex Газ Ex II2G Ex db eb IIB T6 Gb Ex db eb IIC T6 Gb Ex de IIC T6 Gb

Ex II2G Ex db eb IIB+H2 T6 Gb Ex db IIB+H2 T6 Gb Exd IIB+H2 T6 Gb

Пыль Ex II2G Ex tb IIIC T80℃ Db Ex tb IIIC T80℃ Db Ex tD A21 IP66 T80℃

Соответствие стандартам IEC 60079-0, IEC 60079-1, IEC 60079-11, IEC 60079-31
EN 60079-0, EN 60079-1, EN 60079-11, EN 60079-31
GB3836.1, GB3836.2, GB12476.1, GB12476.5

Компоненты Корпус Корпус из алюминиевого сплава, порошковое покрытие, промышленный серый с текстурой темных линий (RAL7035)

Прозрачная часть Закаленное стекло, устойчивое к удару 4J

Навес от дождя Изогнутая стальная плита с порошковым покрытием, промышленный серый с текстурой темных линий (RAL7035)
или нержавеющая сталь 304/316, пожалуйста, укажите, если необходимо.

Открытые крепежи Нержавеющая сталь

Компоненты HL0105 взрывозащищенная кнопка, см. PB/71~76

HL0106 взрывозащищенный индикатор, см. PB/77

HL0107 взрывозащищенный индикатор, см. PB/78

Переключатель управления, см. PB/82~89

Характеристики потенциометра в соответствии с требованиями

Вольтметры, амперметры и тахометры типа 48, характеристики по требованиям

Номинальное напряжение Максимум 415VAC

Номинальный ток Максимум 16A

Частота 50Hz/60Hz

Максимальная
рассеяная
мощность Размер корпуса Класс температуры
Тип Ta:+60℃ Вес
Пустого корпуса

T6/T80℃

105×105×90 01 ≤16A 1.1 кг

105×160×90 03 ≤16A 1.5 кг

116×202×90 05 ≤16A 2.6 кг

Степень защиты IP66, IP67

Рабочая температура -60℃~+60℃

Ввод кабеля M□X1.5 (по умолчанию, точный размер по требованию), резьба NPT (по желанию), HLBM-□ рекомендуется, см. страницу D/11~D/20 для деталей

Направление ввода Снизу внутрь и снизу наружу

Метод установки Настенный тип (по умолчанию)

Стойка (по желанию)

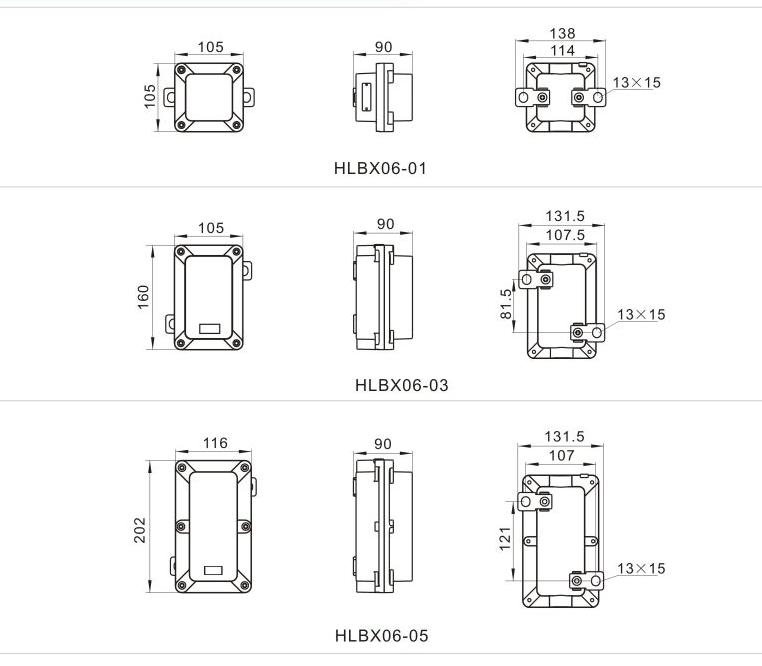

Габаритные и установочные размеры
