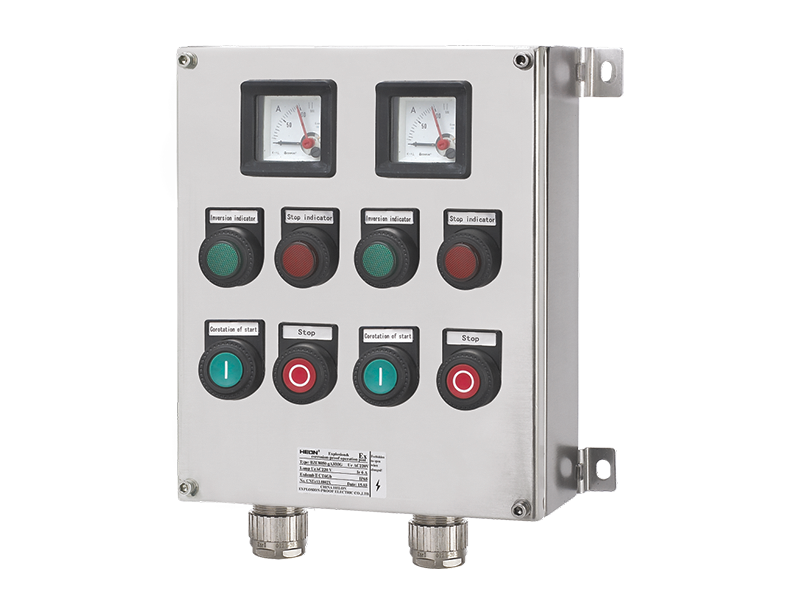

HLBX02-Серия Взрывозащищенные управляющие станции

Защита от взрывов

-IECEx(IEC)

-ATEX(CENELEC,EN)

-Китайский Ex(GB)

Применение в опасных зонах

-Зона 1 и Зона 2

-Зона 21 и Зона 22

Семь типов размеров корпусов, встроенные взрывозащищенные компоненты (кнопка управления, переключатель, сигнальная лампа, потенциометр, амперметр и др.) и клеммные блоки. Компоненты имеют конструкцию для установки на рейку, что позволяет быстро и точно монтировать их на направляющей, упрощая установку и обслуживание.
Кнопка экстренной остановки может быть оснащена механизмом защиты от неправильного использования и замком (по необходимости)
Открытые крепежные элементы из нержавеющей стали, антиобрушивающая конструкция, легкость в установке и обслуживании.

Описание товара

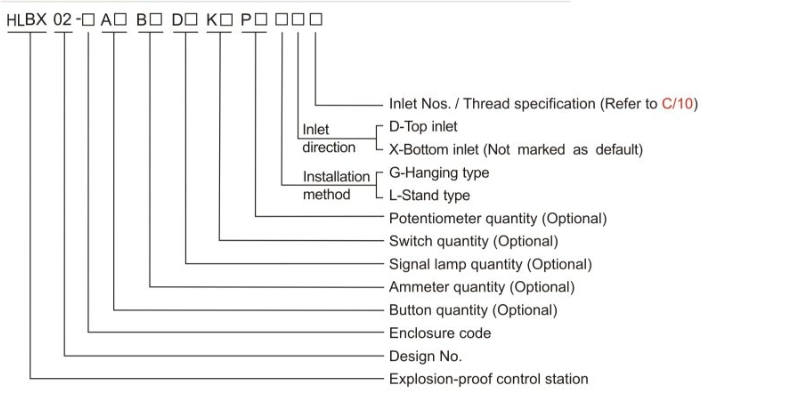

Номенклатура

Примечание:

1. Пример модели: HLBX02-07A2D2GM25X1.5, корпус 07#, оснащённый двумя кнопками управления и двумя сигнальными лампами:

Крепление на подвесах, один нижний вход M25x1.5;

2. Описание плана компонентов конкретных моделей соответствует требованиям чертежей;

3. Код кнопки, код переключателя, код сигнальной лампы, код амперметра см. P B/94.

4. Зонт от дождя может быть изготовлен по запросу.

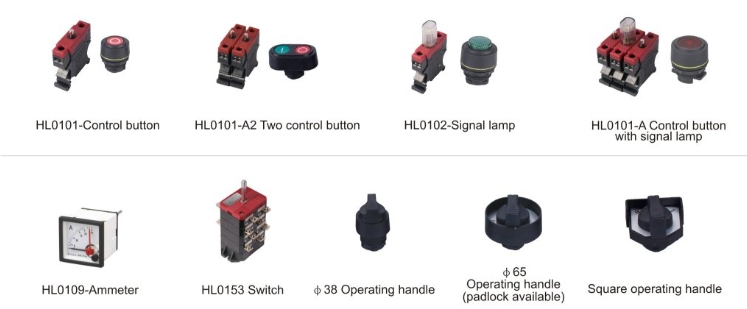

Компоненты и аксессуары

Примечание:

1. Площадь установки 1 шт. HL0109-48 такая же, как для 2 шт. кнопок;

2. Площадь установки 1 шт. $65 ручки управления или 1 шт. квадратной ручки управления такая же, как для 2 шт. кнопок;

3. Площадь установки 1 шт. переключателя HL0153 или 1 шт. HL0109-72 такая же, как для 2-3 кнопок.

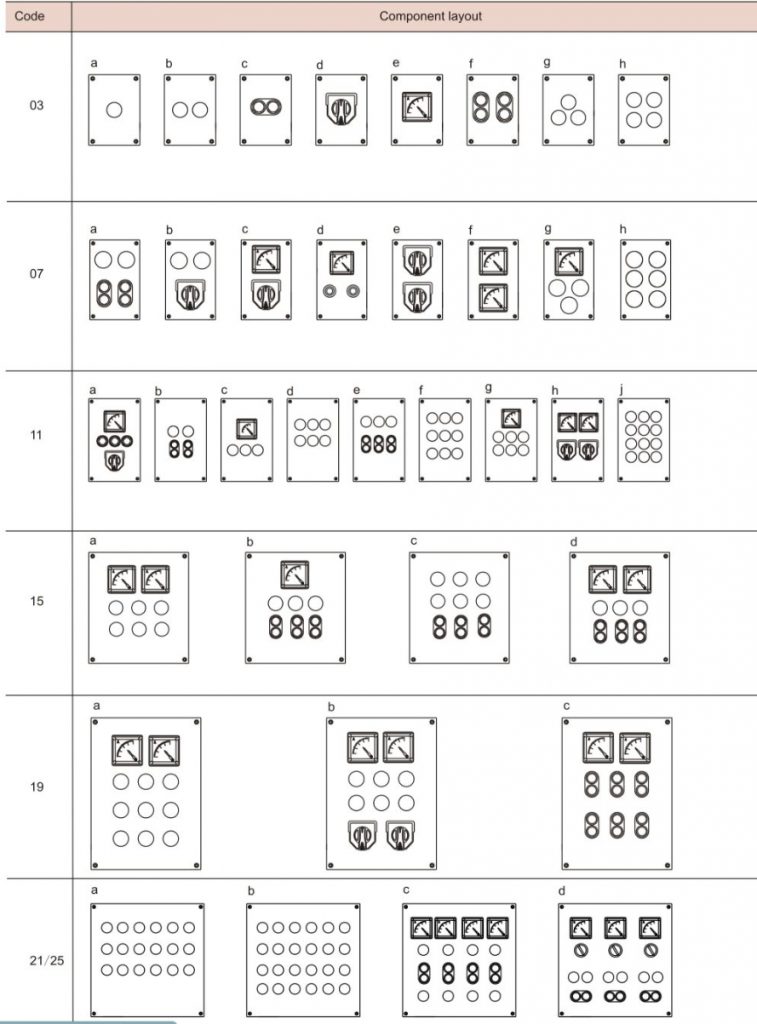

Таблица выбора

Высота электрических аксессуаров

Электрические аксессуары	Высота амперметра	Стандартная кнопка	Двойная кнопка	Кнопка с ключом	Самозапирающаяся кнопка	Кнопка грибковая	Грибковая кнопка с ключом	Индикаторная лампа	Подсвеченная кнопка	Переключатель управления S1.S3	Переключатель управления S2	Потенциометр (однократный)	Потенциометр (многократный)
h (мм)	11	20.5	21.5	38 (62)	40	32	45 (69)	23.5	20.5	40	42	27	40.5

Технические характеристики

Маркировка Ex Газы Ex II2G Ex db eb IIC T6 Gb Ex db eb IIC T6 Gb Ex de IIC T6 Gb

Пыль Ex II2 D Ex tb IIIC T80℃ Db Ex tb IIIC T80℃ Db Ex tD A21 IP66 T80℃

Соответствие стандартам IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 60079-31
EN 60079-0, EN 60079-1, EN 60079-7, EN 60079-31
GB3836.1, GB3836.2, GB3836.3, GB12476.1, GB12476.5

Материал корпуса Корпус Нержавеющая сталь (Стандарт 304, если требуется 316, пожалуйста, укажите)

Зонт от дождя Изогнутый стальной лист с порошковым покрытием, промышленный серый с текстурой темных линий (RAL7035)
или нержавеющая сталь 304/316, пожалуйста, укажите при необходимости.

Открытые крепежи Нержавеющая сталь, антиобрушивающая конструкция.

Номинальное напряжение Макс. 415 В AC, 250 В DC

Номинальный ток 6А, 10А, 16А

Диаметр проводов ≤6А: 0.75~2.5 мм²

6А<I≤10А: 1.5~2.5 мм²

10А<I≤16А: 2.5 мм²

Степень защиты IP66

Рабочая температура -40℃~+40/45/50/55/60/65/70℃

Встроенные компоненты HI0101 взрывозащищенная кнопка управления, см. P B/122 для технических параметров

HL0102 взрывозащищенная сигнальная лампа, см. P B/130 для технических параметров

HL0101-S взрывозащищенный переключатель управления, см. P B/126 для технических параметров

HL0109 взрывозащищенный амперметр, см. P B/120 для технических параметров

Метод установки Високий тип, настольный тип

Вводы кабеля Високий тип M16×1.5～M63×1.5
Кабельные вводы не поставляются в комплекте, пожалуйста, укажите при необходимости.

Настольный тип Только для резьбы G1

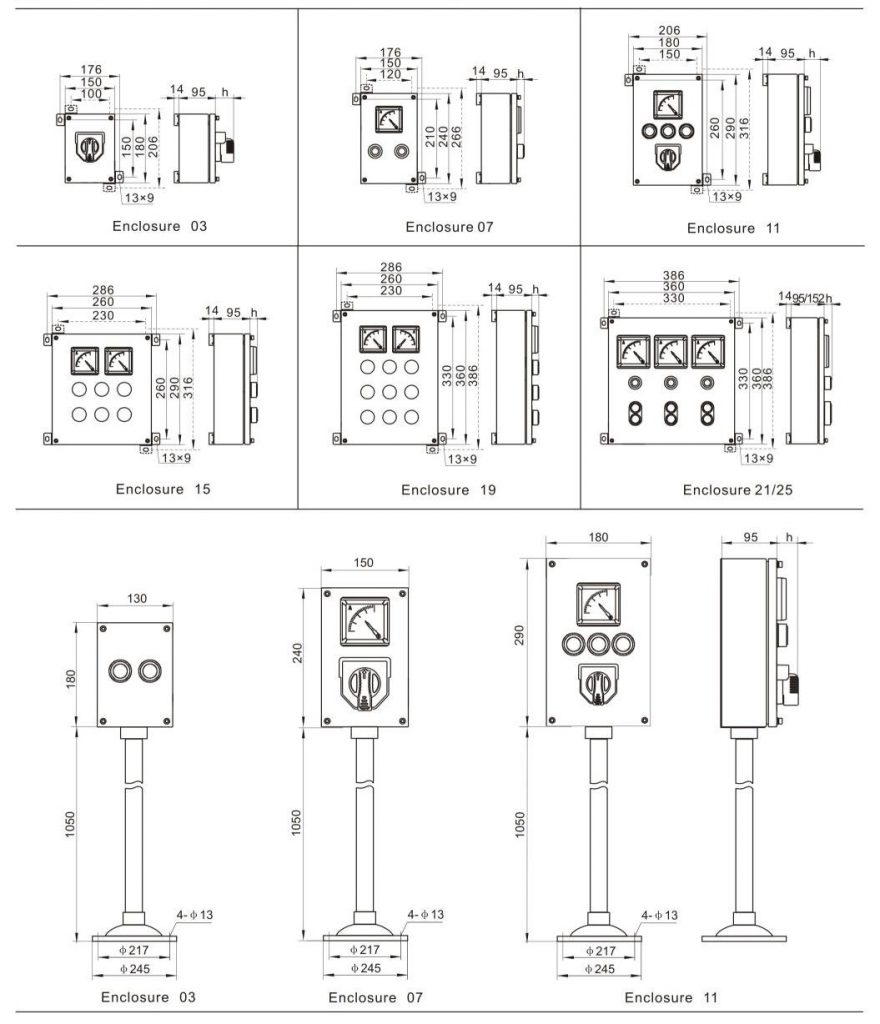

Габаритные и установочные размеры
