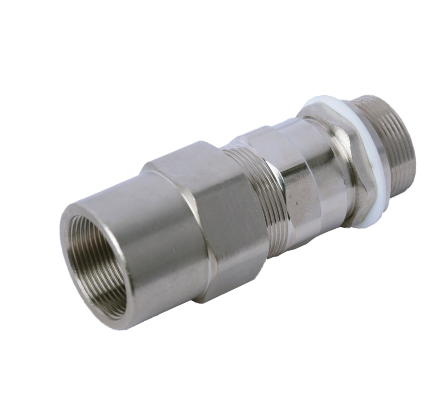

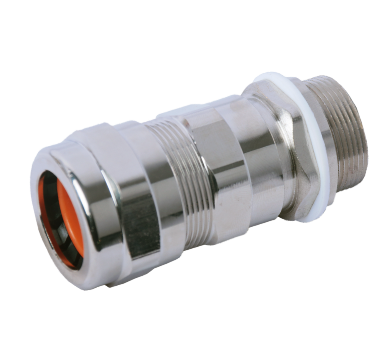

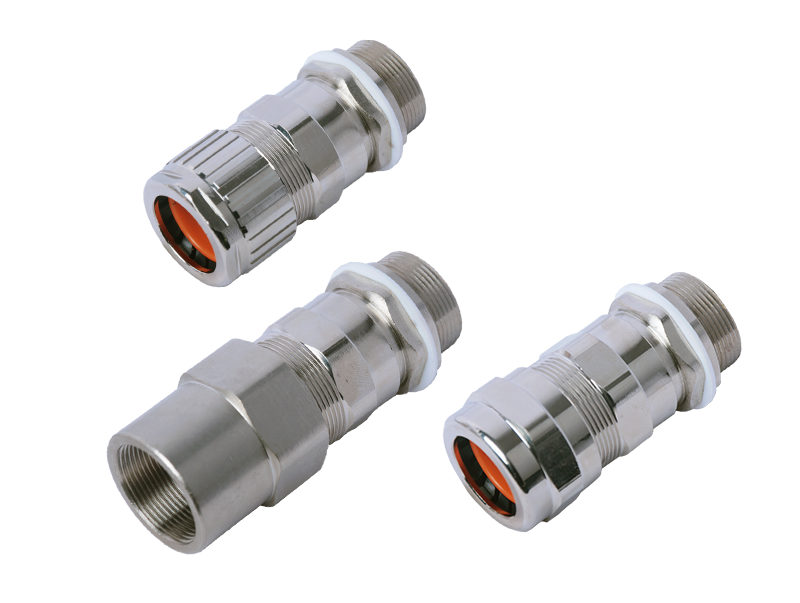

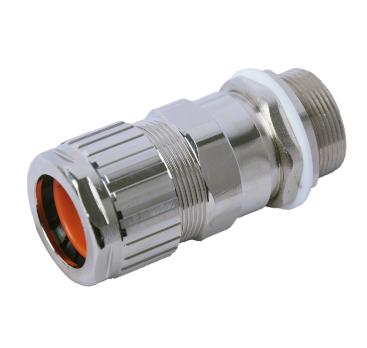

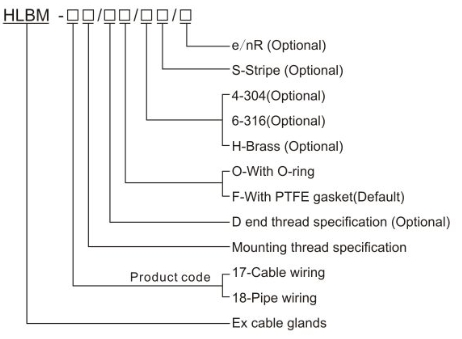

Номенклатура

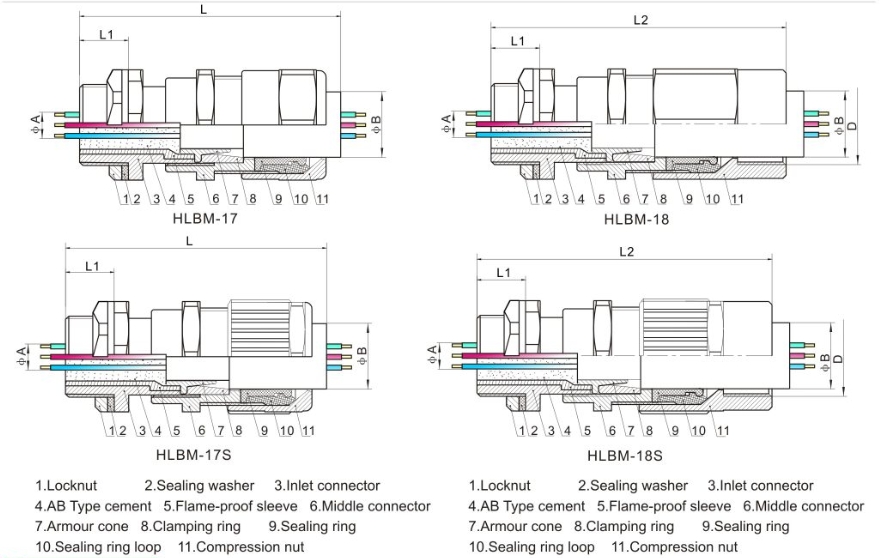

Схематическое представление структуры
Таблица выбора
| Резьба монтажа | Внешний диаметр кабеля (мм) | Длина резьбы L1 (мм) | Длина L (мм) | Длина L2 (мм) | Вес HLBM-17 (кг) | Вес HLBM-18 (кг) | |||
| M | G | NPT | Выход φ A | Вход φ B | |||||
| M16X1.5 | 一 | — | 3～8 | 5.5～12 | 15 | 71.5 | 86.5 | 0.18 | 0.19 |
| M20X1.5A | G1/2A | NPT1/2A | 3～8 | 5.5～12 | 15 | 71.5 | 86.5 | 0.18 | 0.19 |
| M20X1.5 | G1/2 | NPT1/2 | 6.5～10 | 9.5～16 | 15 | 71.5 | 86.5 | 0.18 | 0.20 |
| M25X1.5A | G3/4A | NPT3/4A | 6.5～10 | 9.5～16 | 15 | 71.5 | 86.5 | 0.22 | 0.24 |
| M25X1.5 | G3/4 | NPT3/4 | 10～13 | 12.5～20.5 | 15 | 76.5 | 91.5 | 0.28 | 0.30 |
| M32X1.5A | G1A | NPT1A | 10～13 | 12.5～20.5 | 20 | 81.5 | 96.5 | 0.36 | 0.39 |
| M32X1.5 | G1 | NPT1 | 12.5～18.5 | 17～26 | 20 | 84.5 | 99.5 | 0.40 | 0.43 |
| M40X1.5A | G11/4A | NPT11/4A | 12.5～18.5 | 17～26 | 20 | 84.5 | 99.5 | 0.78 | 0.82 |
| M40X1.5 | G11/4 | NPT11/4 | 19～24.5 | 22～33 | 20 | 88.5 | 103.5 | 0.72 | 0.76 |
| M50X1.5A | G11/2A | NPT11/2A | 19～24.5 | 22～33 | 20 | 88.5 | 103.5 | 1.15 | 1.20 |
| M50X1.5 | G11/2 | NPT11/2 | 25～30 | 28～41 | 20 | 94 | 109 | 1.09 | 1.14 |
| M63A | G2A | NPT2A | 25～30 | 28～41 | 20 | 94 | 109 | 1.24 | 1.30 |
| M63 | G2 | NPT2 | 31～37 | 36～46 | 20 | 105.5 | 120.5 | 1.44 | 1.50 |
| M63C | G2C | NPT2C | 31～37 | 41～52.6 | 20 | 105.5 | 120.5 | 1.42 | 1.48 |
1. Гайка для замка и уплотнительное кольцо (уплотнительное кольцо из PTFE) поставляются для продуктов типов Ex e, n, t, но не поставляются по умолчанию для продуктов типа Ex d. Вес указан для никелированного латунного материала.
2. Заземляющий контакт и защитный кожух поставляются по запросу, см. страницу D/25,26.
3. Стандартный шаг метрических резьбовых изделий составляет 1,5 мм, другие шаги могут быть изготовлены по индивидуальному заказу, пожалуйста, указывайте при заказе.
