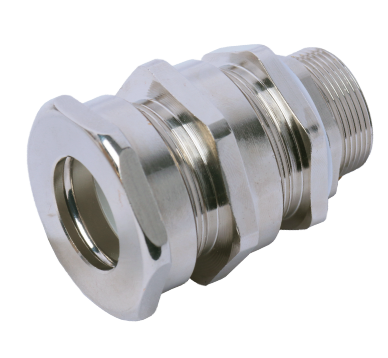

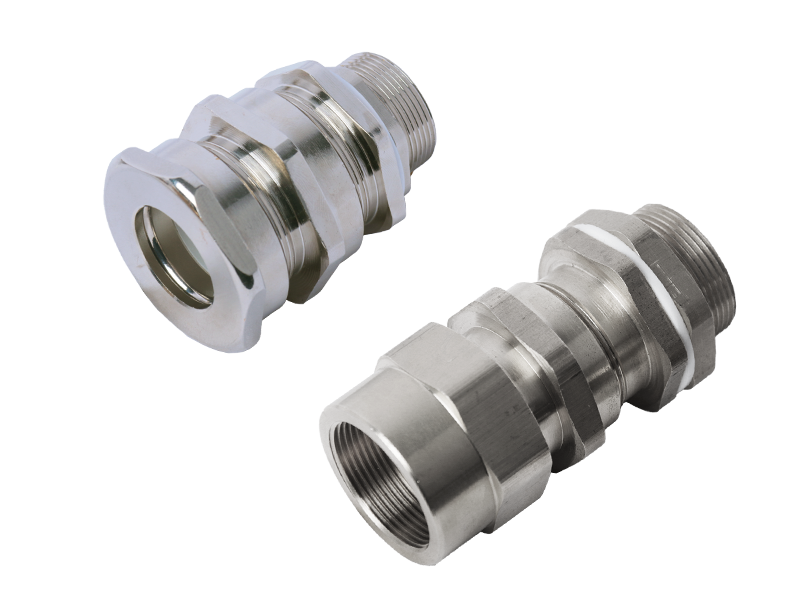

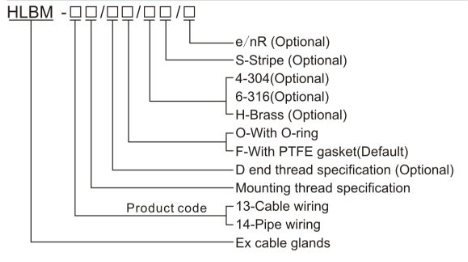

Номенклатура

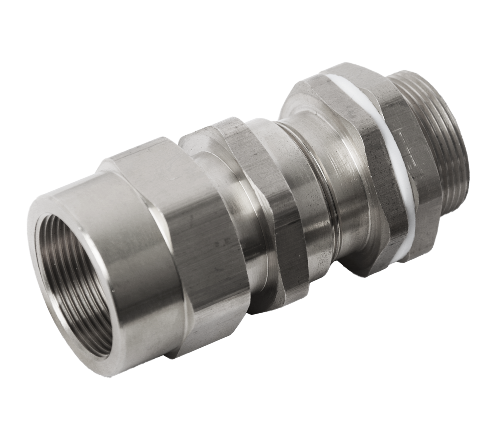

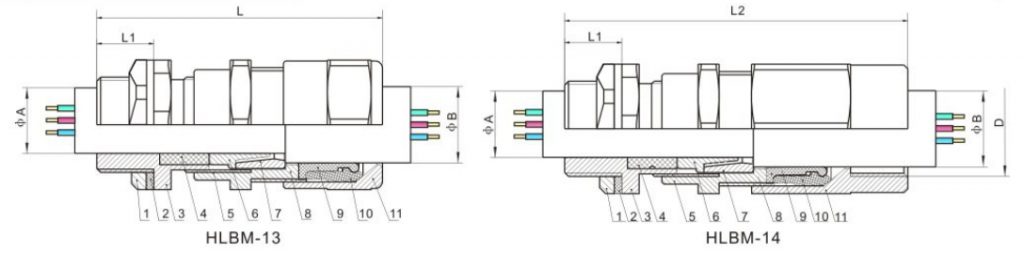

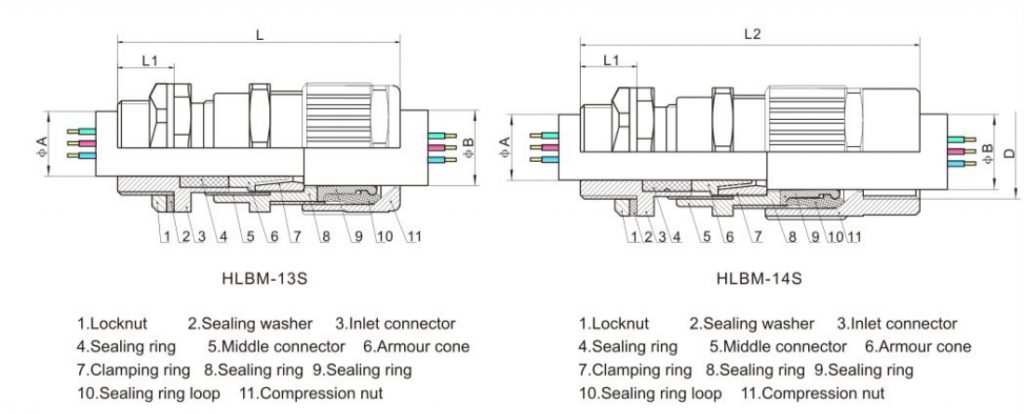

Схема структуры
Таблица выбора
| Резьба крепления | Внешний диаметр кабеля (мм) | Длина резьбы L1 (мм) | Длина L (мм) | Длина L2 (мм) | HLBM-15 Вес (кг) | HLBM-16 Вес (кг) | |||
| M | G | NPT | Выход φ A | Вход φ B | |||||
| M16X1.5A | — | — | 3–8 | 3–8.2 | 15 | 59.5 | 74.5 | 0.14 | 0.16 |
| M20X1.5A | G1/2A | NPT1/2A | 3–8 | 3–8.2 | 15 | 59.5 | 74.5 | 0.17 | 0.19 |
| M20X1.5 | G1/2 | NPT1/2 | 4–10 | 6.5–12 | 15 | 59.5 | 74.5 | 0.16 | 0.18 |
| M25X1.5A | G3/4A | NPT3/4A | 4–10 | 6.5–12 | 15 | 59.5 | 74.5 | 0.20 | 0.22 |
| M25X1.5 | G3/4 | NPT3/4 | 6.5–13 | 10–14.5 | 15 | 60.5 | 75.5 | 0.22 | 0.24 |
| M32X1.5A | G1A | NPT1A | 6.5–13 | 10–14.5 | 20 | 65.5 | 80.5 | 0.30 | 0.33 |
| M32X1.5 | G1 | NPT1 | 12–18.5 | 12.5–20.2 | 20 | 67 | 82 | 0.36 | 0.39 |
| M40X1.5A | G11/4A | NPT11/4 | 12–18.5 | 12.5–20.2 | 20 | 67 | 82 | 0.66 | 0.70 |
| M40X1.5 | G11/4 | NPT11/4 | 16–24.5 | 19.5–26.5 | 20 | 68.5 | 83.5 | 0.62 | 0.66 |
| M50X1.5A | G11/2A | NPT11/2 | 16–24.5 | 19.5–26.5 | 20 | 68.5 | 83.5 | 0.95 | 1.00 |
| M50X1.5 | G11/2 | NPT11/2 | 20.2–30 | 25–32.5 | 20 | 72 | 87 | 1.00 | 1.05 |
| M63A | G2A | NPT2A | 20.2–30 | 25–32.5 | 20 | 72 | 87 | 1.02 | 1.08 |
| M63 | G2 | NPT2 | 30–37 | 31.5–44.5 | 20 | 83 | 98 | 1.35 | 1.41 |
1. Гайка с фиксацией и уплотнительное кольцо (уплотнительное кольцо из PTFE) предоставляются для продукции Ex e, n, t типа, но не поставляются для продукции Ex d типа по умолчанию при доставке. Указанный вес основан на никелированном латунном материале.
2. Заземляющий контакт и защитный кожух поставляются по запросу, см. страницы D/25,26.
3. Стандартный шаг резьбы для метрических изделий составляет 1.5 мм, другие шаги могут быть выполнены по индивидуальному заказу, пожалуйста, укажите при заказе.
