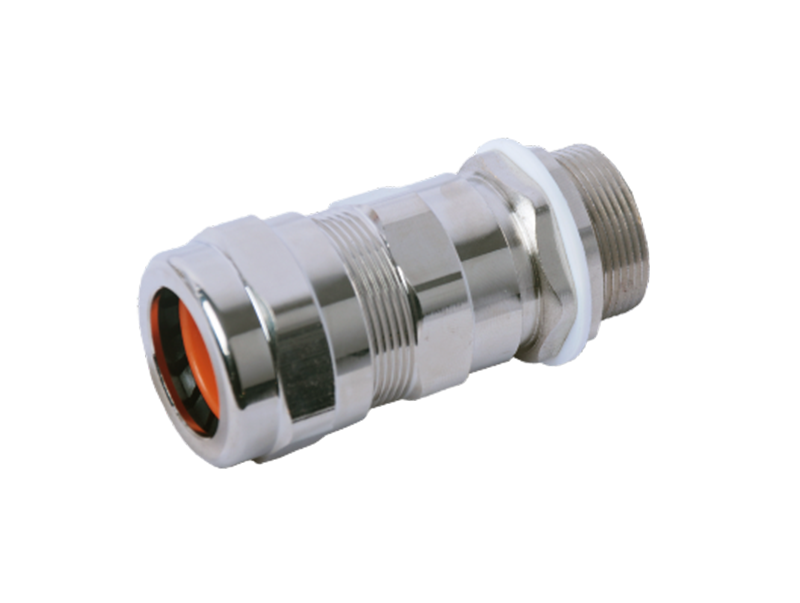

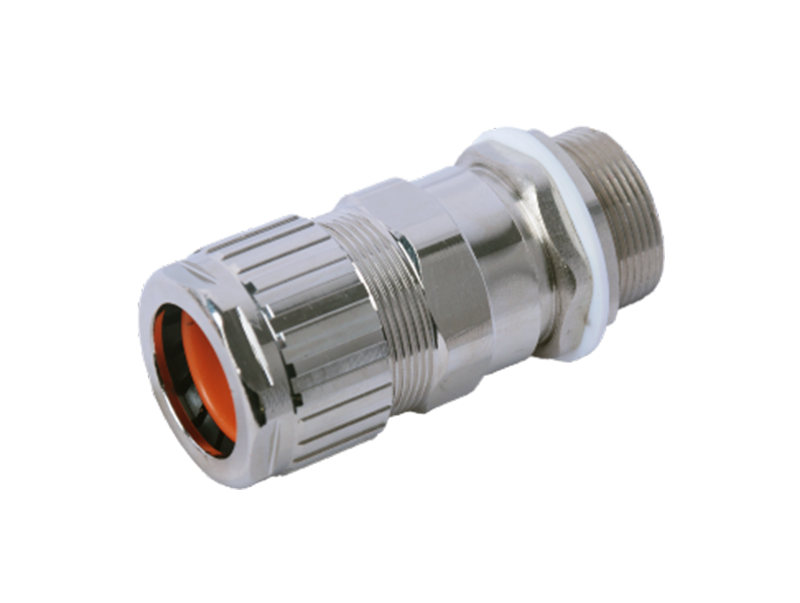

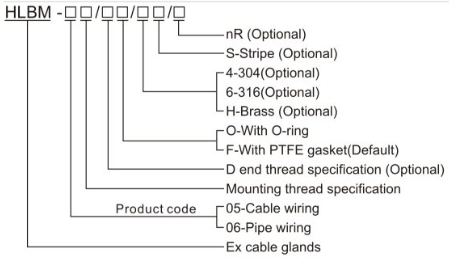

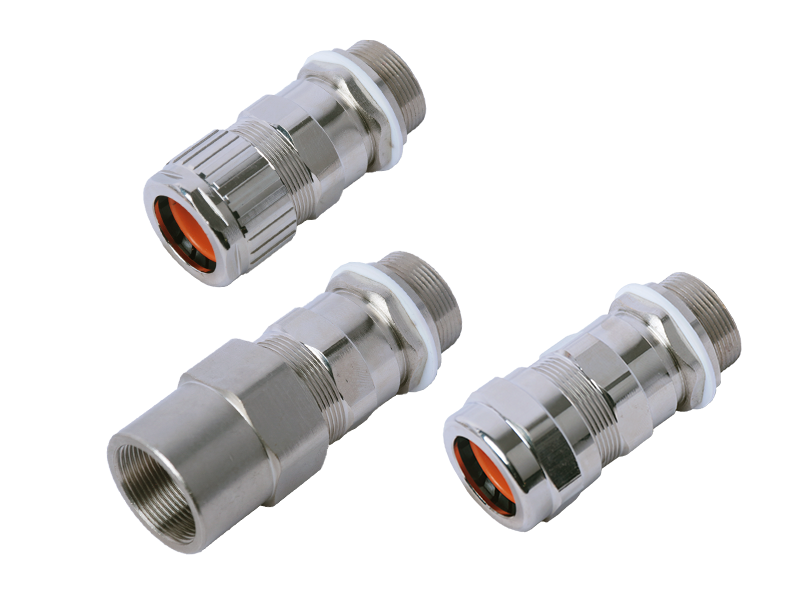

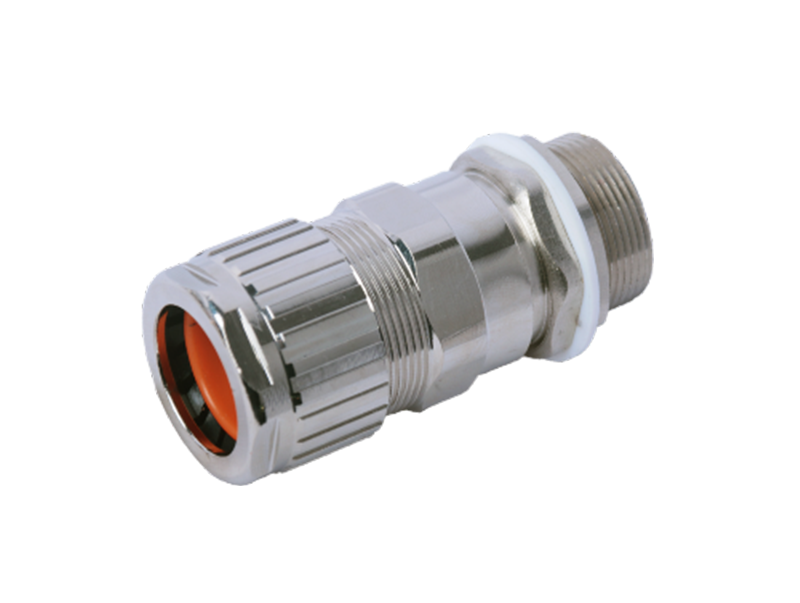

Номенклатура

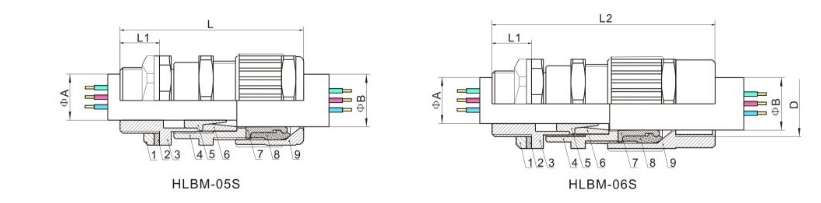

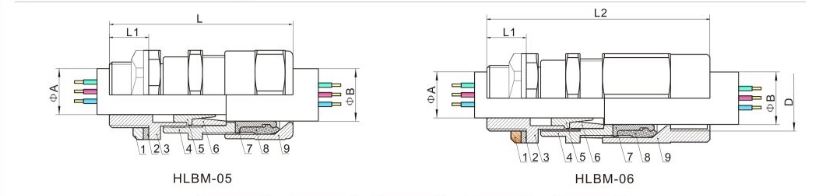

Схематическое представление конструкции
1.Упорная гайка
2.Уплотнительное кольцо
3.Входной разъем
4.Средний разъем
5.Конус брони
6.Прижимное кольцо
7.Уплотнительное кольцо
8.Уплотнительное кольцо с петлей
9.Сжимная гайка
1.Упорная гайка
2.Уплотнительное кольцо
3.Входной разъем
4.Средний разъем
5.Конус брони
6.Прижимное кольцо
7.Уплотнительное кольцо
8.Уплотнительное кольцо с петлей
9.Сжимная гайка
Таблица выбора
| Монтажная резьба | Внешний диаметр кабеля (мм) | Длина резьбы L1 (мм) | Длина L (мм) | Длина L2 (мм) | HLBM-05 Вес (кг) | HLBM-06 Вес (кг) | |||
| M | G | NPT | Выход φ A | Вход φ B | |||||
| M16X1.5A | — | — | 3～8.2 | 5.5～12 | 15 | 68 | 83 | 0.16 | 0.17 |
| M16X1.5 | — | — | 6.5～12 | 9.5～16 | 15 | 69 | 84 | 0.16 | 0.17 |
| M20X1.5A | G1/2A | NPT1/2A | 3～8.2 | 5.5～12 | 15 | 68 | 83 | 0.18 | 0.20 |
| M20X1.5 | G1/2 | NPT1/2 | 6.5～12 | 9.5～16 | 15 | 68 | 83 | 0.16 | 0.18 |
| M20X1.50 | G1/2C | NPT1/2C | 10～14.5 | 12.5～20.5 | 15 | 72.5 | 87.5 | 0.22 | 0.24 |
| M25X1.5A | G3/4A | NPT3/4A | 6.5～12 | 9.5～16 | 15 | 68 | 83 | 0.20 | 0.22 |
| M25X1.5 | G3/4 | NPT3/4 | 10～14.5 | 12.5～20.5 | 15 | 70.5 | 85.5 | 0.26 | 0.28 |
| M25X1.50 | G3/4C | NPT3/4C | 12.5～20.2 | 17～26 | 15 | 78.5 | 93.5 | 0.32 | 0.32 |
| M32X1.5A | G1A | NPT1A | 10～14.5 | 12.5～20.5 | 15 | 78.5 | 93.5 | 0.32 | 0.34 |
| M32X1.5 | G1 | NPT1 | 12.5～20.2 | 17～26 | 15 | 84.5 | 99.5 | 0.36 | 0.38 |
