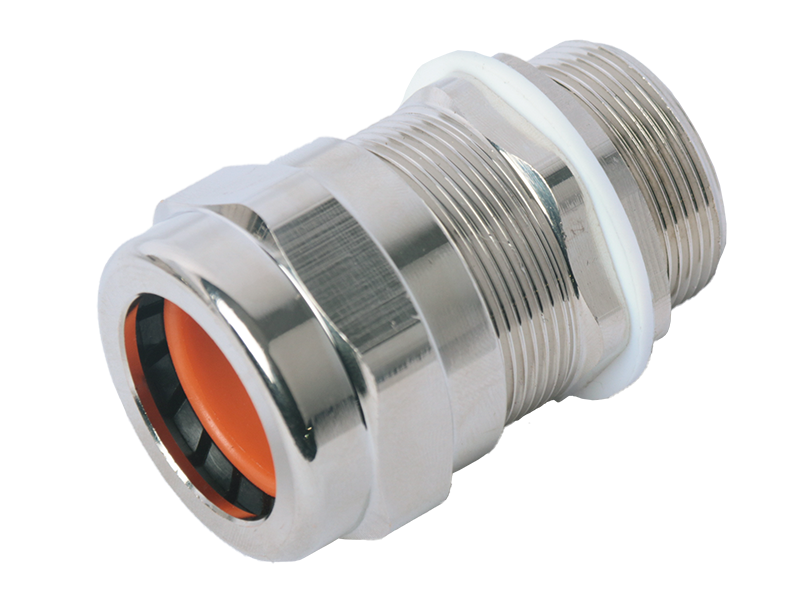

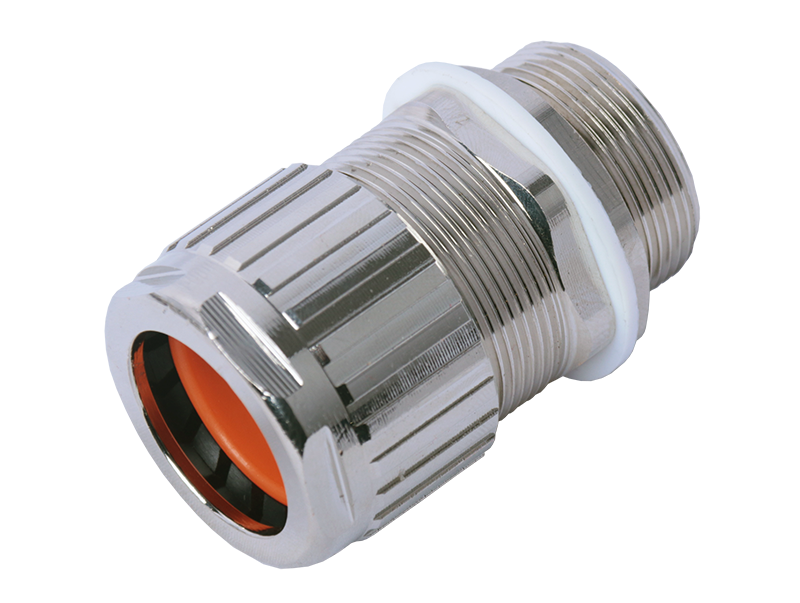

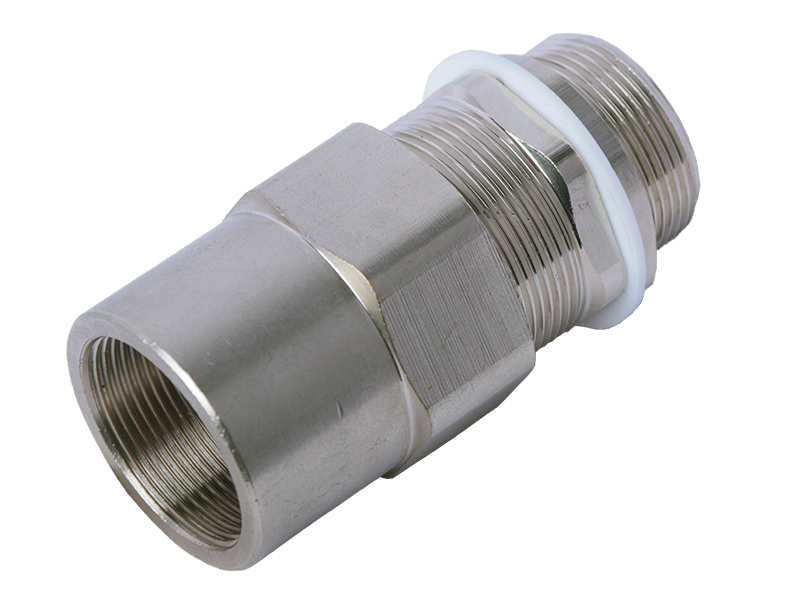

Номенклатура
Схематический вид структуры
Таблица выбора
| Резьба для установки | Наружный диаметр кабеля φ A(мм) | Длина резьбы L1(мм) | Длина L(мм) | Длина L2(мм) | HLBM-01 Вес (кг) | HLBM-02 Вес (кг) | ||
| M | G | NPT | ||||||
| M16X1.5 | — | — | 6.5～12 | 15 | 52.5 | 67.5 | 0.13 | 0.14 |
| M20X1.5A | G1/2A | NPT1/2A | 6.5～12 | 15 | 52.5 | 67.5 | 0.13 | 0.14 |
| M20X1.5 | G1/2 | NPT1/2 | 9.5～14.5 | 15 | 52.5 | 67.5 | 0.11 | 0.13 |
| M25X1.5A | G3/4A | NPT3/4A | 9.5～16 | 15 | 52.5 | 67.5 | 0.15 | 0.17 |
| M25X1.5 | G3/4 | NPT3/4 | 14.5～20.5 | 15 | 54.5 | 70 | 0.17 | 0.19 |
| M32X1.5A | G1A | NPT1A | 14.5～20.5 | 15 | 55.5 | 70 | 0.25 | 0.28 |
| M32X1.5 | G1 | NPT1 | 20.5～26 | 15 | 58.5 | 73.5 | 0.23 | 0.26 |
| M40X1.5A | G1 1/4A | NPT1 1/4A | 20.5～26 | 15 | 58.5 | 73.5 | 0.28 | 0.31 |
| M40X1.5 | G1 1/4 | NPT1 1/4 | 26～32 | 15 | 58.5 | 74 | 0.28 | 0.32 |
| M50X1.5A | G1 1/2A | NPT1 1/2A | 26～32 | 15 | 58.5 | 74 | 0.37 | 0.4 |

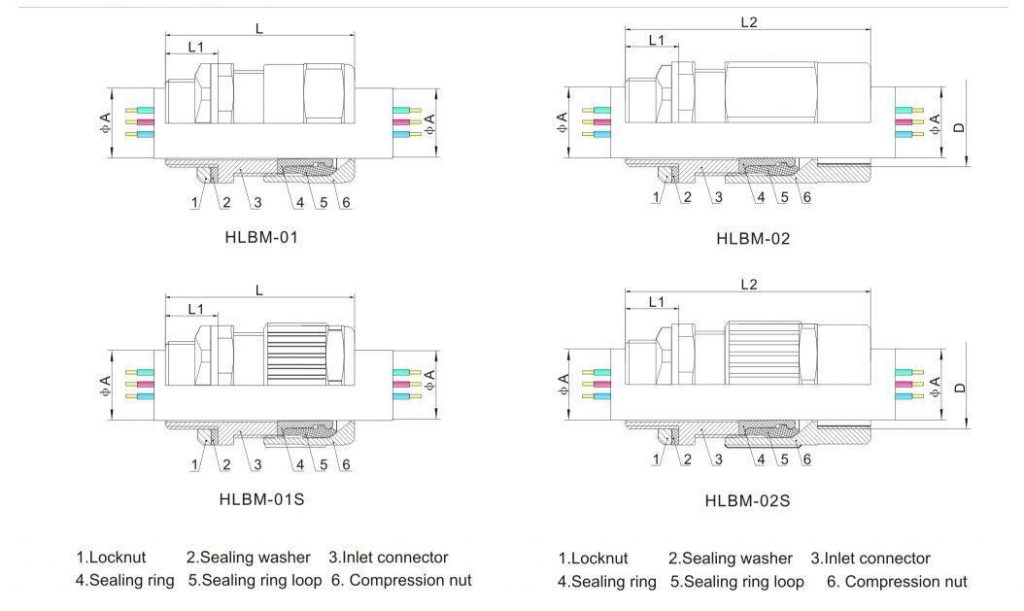

Габаритные размеры (в мм)
