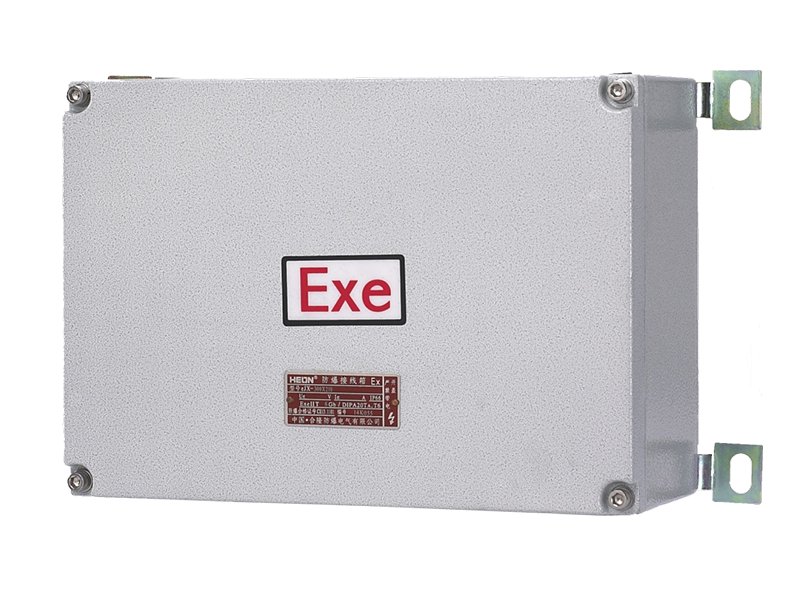

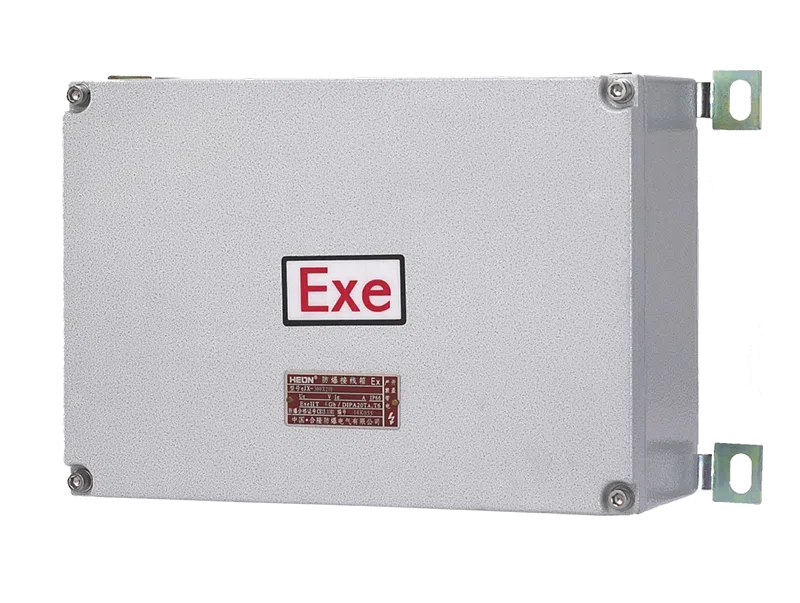

HLBH01-Серия Взрывозащищенная клеммная коробка

Защита от взрывов

Защита от газовых взрывов

Ex ll 2G Ex eb IIC T6/T5/T4 Gb Ex ll 1G Ex ib II C T6 Ga

Ex e b IIC T6/T5/T4 Gb

Ex e IIC T6/T5/T4 Gb

Ex ib IIC T6 Ga

Ex b IC T6 Ga

Ex ll 2G Ex ib IIC T6 Gb

Ex ib IIC T6 Gb

Ex ib IIC T6 Gb

Защита от пылевых взрывов

Ex ll 2D Ex tb IIIC T80/T95/T130℃ Db

Ex tb III C T80/T95/T130℃ Db

Ex tD A21 IP66 T80/T95/T130℃ Db

Соответствие стандартам

IEC 60079-0, IEC 60079-7, IEC 60079-11, IEC 60079-31 EN 60079-0, EN 60079-7, EN 60079-11, EN 60079-31 GB3836.1, GB3836.3, GB3836.4, GB12476.1, GB12476.5

Материал корпуса

Корпус из алюминиевого сплава, порошковое покрытие, промышленный серый с текстурой темных линий (RAL7035)

Видимые крепежные элементы

Нержавеющая сталь

Компоненты

Клеммы

Международный бренд

Номинальное напряжение

Ex e, Ex tb

Максимум 690V AC, 220V DC

Ex i, Ex tb

Максимум AC/DC 36V

Номинальный ток Частота

1.5 мм²

2.5 мм²

4 мм²

6 мм²

10 мм²

16 мм²

35 мм²

50 мм²

Ex e, Ex tb

—

10A

16A

25A

40A

50A

100A

142A

Ex i, Ex tb

5A

—

—

—

—

—

—

—

50Hz/60Hz

Максимальная рассеивающая мощность

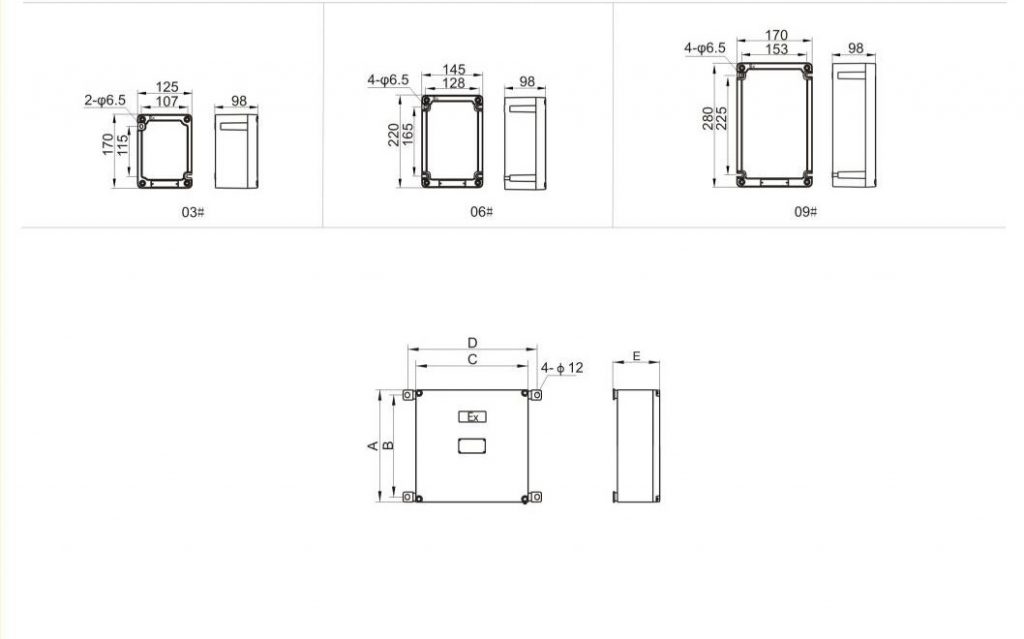

Размер корпуса

Код

T6/T80℃

T5/T95℃

T4/T130℃

Вес пустого корпуса

Мощность

Мощность

Мощность

140×140×112

12

25W

35W

50W

1.9

140×210×117

15

40W

50W

70W

2.9

210×210×117

18

65W

80W

100W

3.6

210×300×117

21

70W

90W

110W

5.0

300×300×117

24

120W

140W

160W

6.3

300×430×192

27

140W

170W

190W

12.8

300×560×188

30

145W

175W

195W

16.6

430×560×188

33

150W

180W

200W

21.5

170×125×98

03

40W

50W

60W

1.5

220×145×98

06

55W

65W

80W

1.9

280×170×98

09

65W

75W

90W

2.5

Степень защиты

IP66/IP67

Температура окружающей среды

-50℃~+40/60℃

Кабельный ввод

MOX1.5 (по умолчанию, точный размер по требованию), HLBM-o для рекомендаций, см. страницы D/07-D/20 для подробностей.

Направление ввода

По требованию

Метод установки

Настенный (по умолчанию), стоечный (по желанию)
