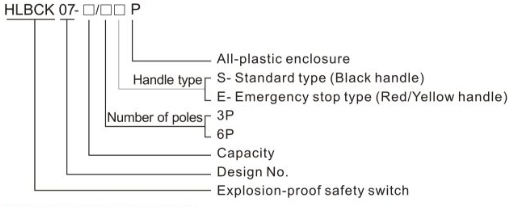

Номенклатура

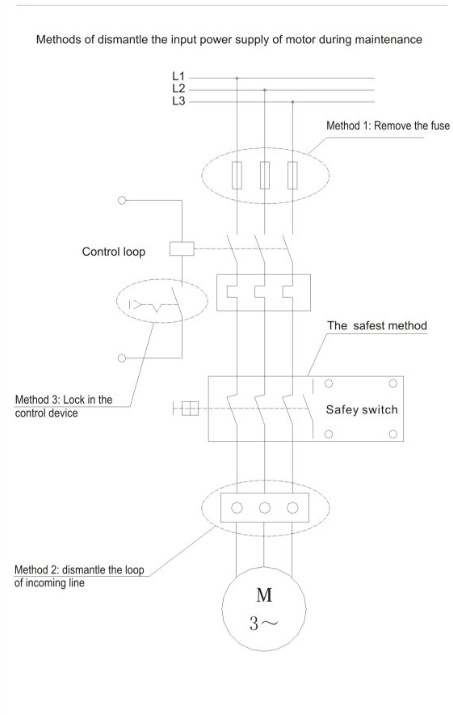

Схема проводки

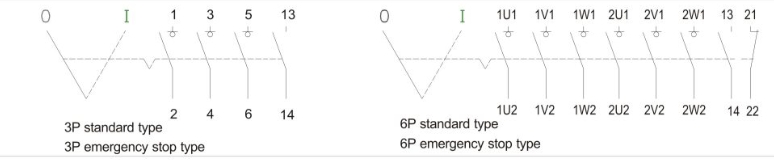

Электрическая схема

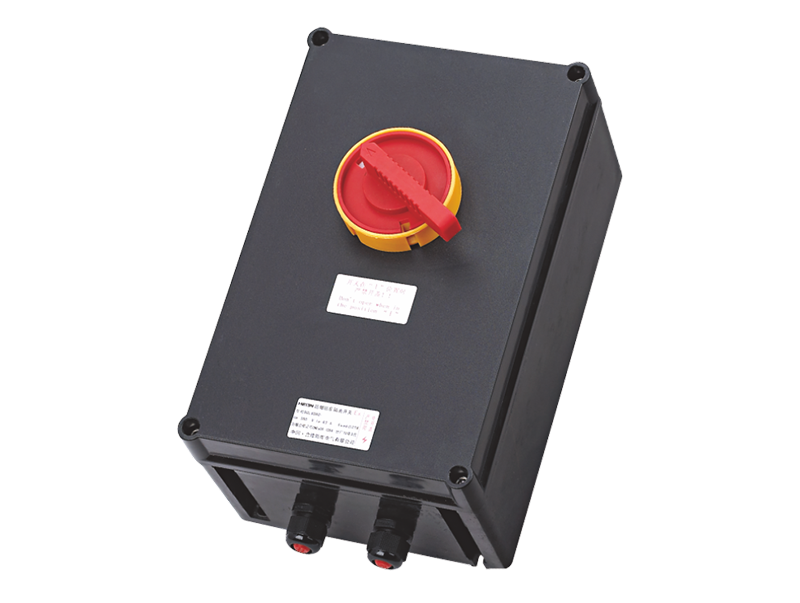

HLBCK07-Серия Взрывозащищенные безопасные выключатели
HLBCK07-Серия Взрывозащищенные безопасные выключатели
- Защита от взрывов
-IEC Ex (IEC)
-ATEX (CENELEC, EN) – Китайский Ex (GB)
- Применение в опасных зонах
-Зона 1 и Зона 2,
-Зона 21 и Зона 22
- Черная рукоятка для стандартного использования, красная/желтая рукоятка для экстренной остановки.
- Стык корпуса и крышки имеет лабиринтную конструкцию уплотнения, герметично заполнен импортной полиуретановой пеной или силиконовой резиной, обладает хорошими водо- и пылезащитными свойствами.
- Оснащен механизмом блокировки: в заблокированном состоянии переключатель не может быть включен.
Описание товара
Технические характеристики
Габаритные и установочные размеры
Описание товара
Технические характеристики
| Маркировка Ex | Газ | Ex II2G db e b IIC T6/T5/T4 Gb | Ex db e b IIC T6/T5 Gb | Ex d e IIC T6/T5 Gb | |||
| Пыль | Ex II2 D Ex tb IIC T80/T95/130℃ Db | Ex tb IIIC T80/T95/130℃ Db | Ex tD A21 IP66 T80/95/130℃ | ||||
| Соответствие стандартам | IEC60079-0, IEC60079-1, IEC60079-7, IEC60079-31 EN60079-0, EN60079-1, EN60079-7, EN60079-31 GB3836.1, GB3836.2, GB3836.3, GB12476.1, GB12476.5 | ||||||
| Материал корпуса | Корпус | GRP (полиэфирная смола, армированная стекловолокном), антистатический | |||||
| Навес для дождя | Покрытие из стальной пластины с порошковым напылением, промышленный серый с текстурой темных линий (RAL7035) или нержавеющая сталь 304/316, пожалуйста, укажите при необходимости. | ||||||
| Открытые крепежные элементы | Нержавеющая сталь | ||||||
| Степень защиты | IP66 | ||||||
| Рабочая температура | -40℃~+40/55℃ | ||||||
| Нагрузка (А) AC-3 | AC230V | 25 | 40 | 80 | 180 | ||
| AC400V | 25 | 40 | 80 | 180 | |||
| AC500V | 20 | 40 | 80 | 150 | |||
| AC690V | 16 | 32 | 63 | 125 | |||
| Площадь сечения клемм (мм²) | 2X6 | 2X16 | 1X35 | 125A 1X50/70 180A 1X120 | |||
| Входные отверстия для кабелей | 2XM25, 1XM20 (3P) 4XM25, 1XM20 (6P) | 2XM40, 1XM20 (3P) 4XM40, 1XM20 (6P) | 2XM50, 1XM20 (3P) 4XM50, 1XM20 (6P) | 2XM63, 1XM20 (3P) | |||
| Внешний диаметр кабеля (мм) | φ10~φ14 (M25) φ6~φ12 (M20) | φ17~φ26 (M40) φ6~φ12 (M20) | φ24~φ36 (M50) φ6~φ12 (M20) | φ37~φ44 (M65) φ6~φ12 (M20) | |||

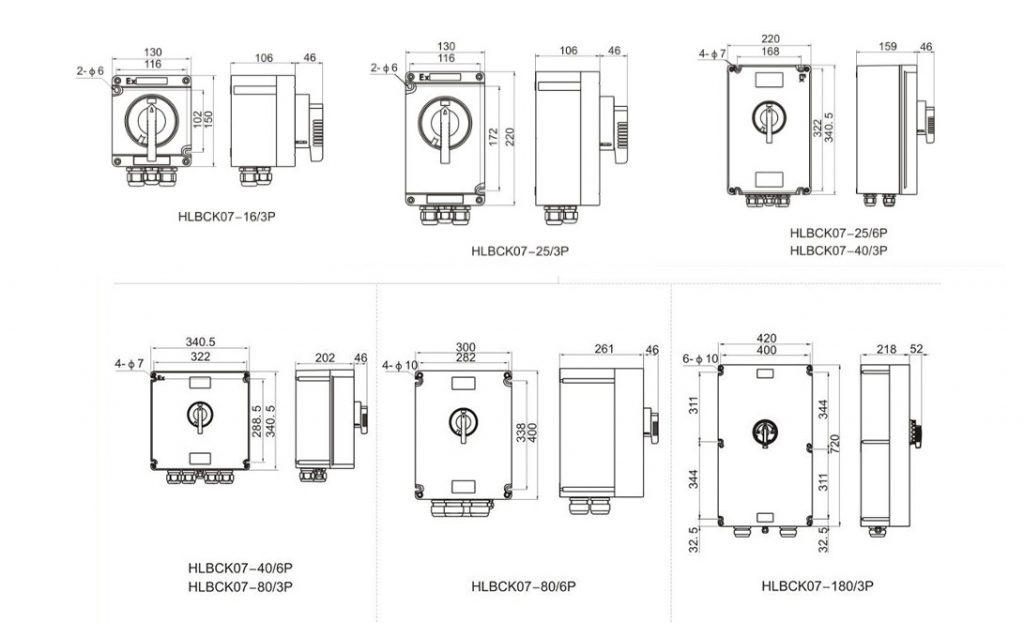

Габаритные и установочные размеры
