HL0105-Серия Взрывозащищенные кнопки выключателя

-IECEx (IEC)

-ATEX (CENELEC, EN)

-China Ex (GB)

-Зона 1 и Зона 2

-Зона 21 и Зона 22

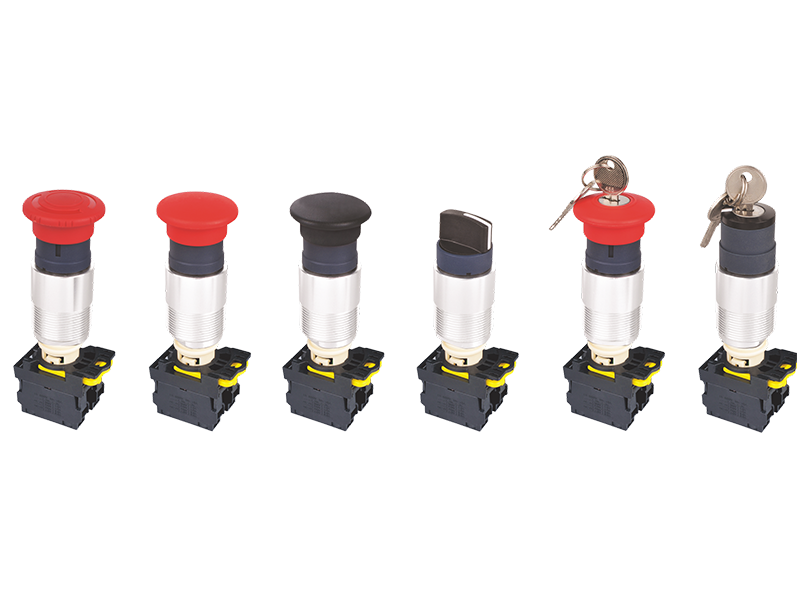

6 режимов работы: стандартная кнопка, кнопка аварийной остановки с самофиксацией, грибовидная кнопка, переключатель с ручкой, грибовидная кнопка с ключом, переключатель с ручкой и ключом.
Модуль контакта имеет функцию протирки и самоочистки контакта.
Может быть добавлено от 3 до 6 модулей в соответствии с требованиями пользователя.
Модуль контакта и головка кнопки имеют защелкивающуюся конструкцию, что упрощает разборку и сборку.
Модуль контакта может регулировать угол после сборки, что упрощает проводку и делает её эстетичной.
Защитная крышка для кнопки аварийной остановки (поворот для сброса) является опциональной.
Продукт должен использоваться с взрывозащищённой коробкой.

Описание товара

Технические характеристики

Ex маркировка Газ Ex II2 G Ex db IIC Gb Ex db IIC Gb Ex d IIC Gb

Пыль Ex II2 D Ex tb IIC Db Ex tb IIIC Db Ex tDA21 IP66

Соответствие стандартам IEC 60079-0, IEC 60079-1, IEC 60079-31
EN 60079-0, EN 60079-1, EN 60079-31
GB3836.1, GB3836.2, GB12476.1, GB12476.5

Материалы корпуса Алюминиевый сплав

Номинальное напряжение/ток AC-15: 120V/8A, 230V/6A, 400V/4A, 690V/2A

DC-13: 24V/5A, 125V/1.1A, 250V/0.55A

Номинальное значение Ui=690V, Ith=10A

Степень защиты IP66 (терминал IP20)

Собранная резьба Взрывозащищенная резьба M32X1.5

Температура эксплуатации -40℃~+100℃

Диаметр применяемого провода терминала 0,5～2,5 мм²

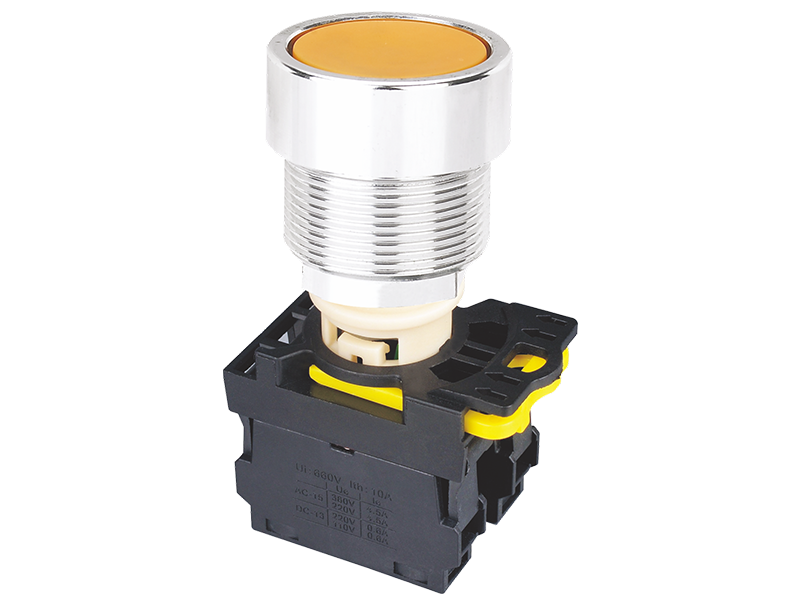

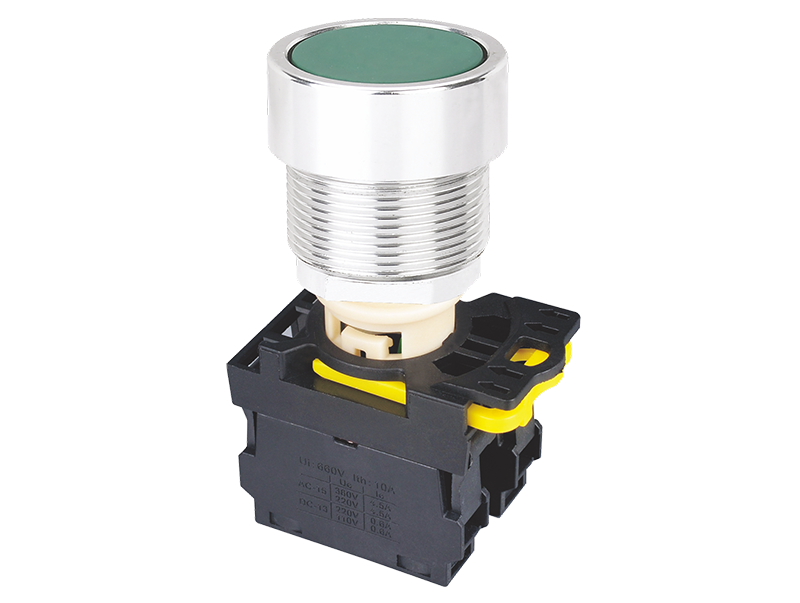

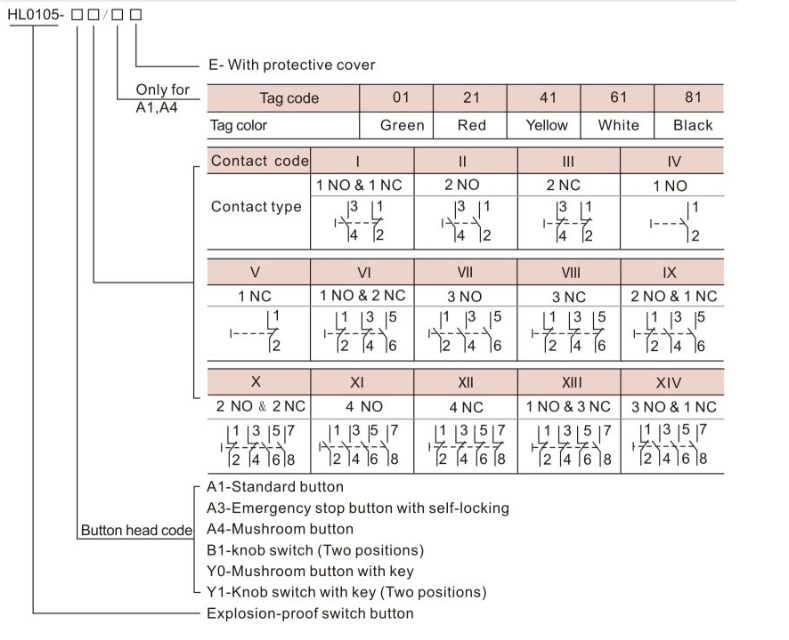

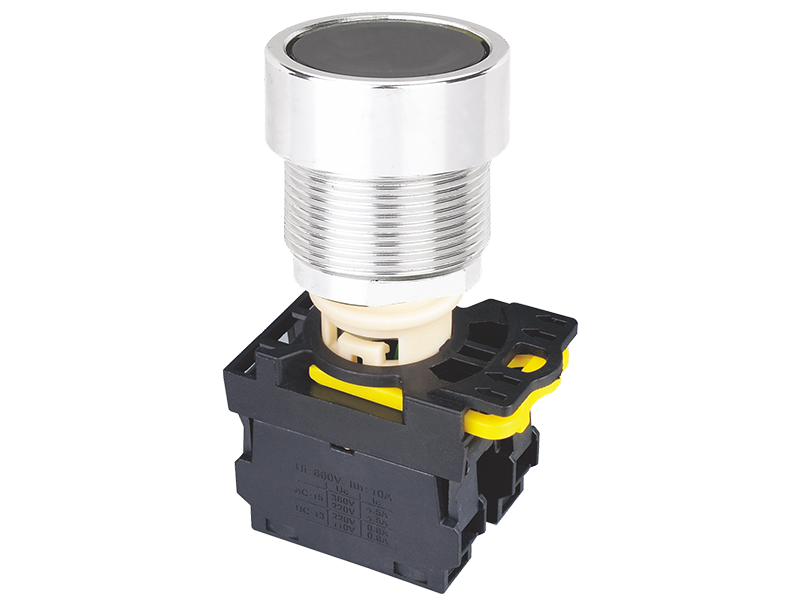

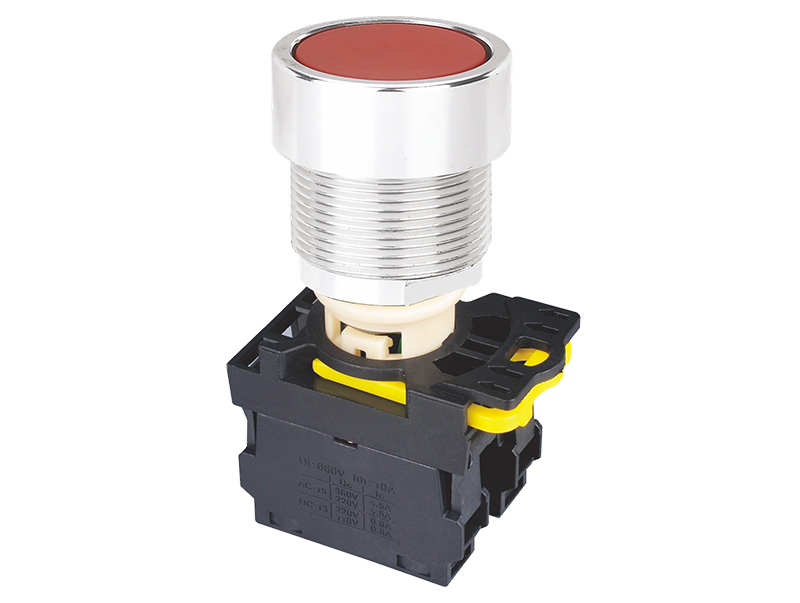

Типы Стандартная кнопка (A1) Со пружиной, авто-сброс

Кнопка аварийной остановки с самофиксацией (A3) Нажать для блокировки, повернуть для сброса

Грибовидная кнопка (A4) Грибовидный тип головки, с пружиной, авто-сброс

Переключатель с ручкой (B1) Две позиции, угол поворота 90°

Грибовидная кнопка с ключом (YO) Нажать для блокировки, повернуть ключ для сброса

Переключатель с ручкой и ключом (Y1) Две позиции, угол поворота 90°

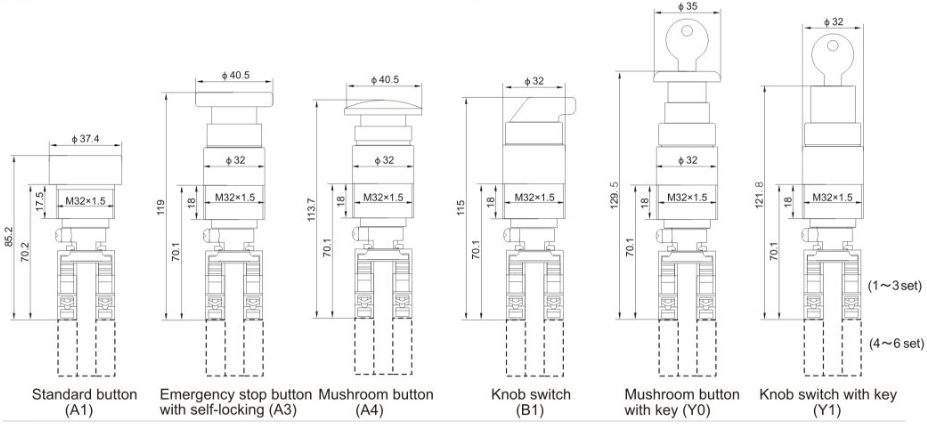

Габаритные и установочные размеры
