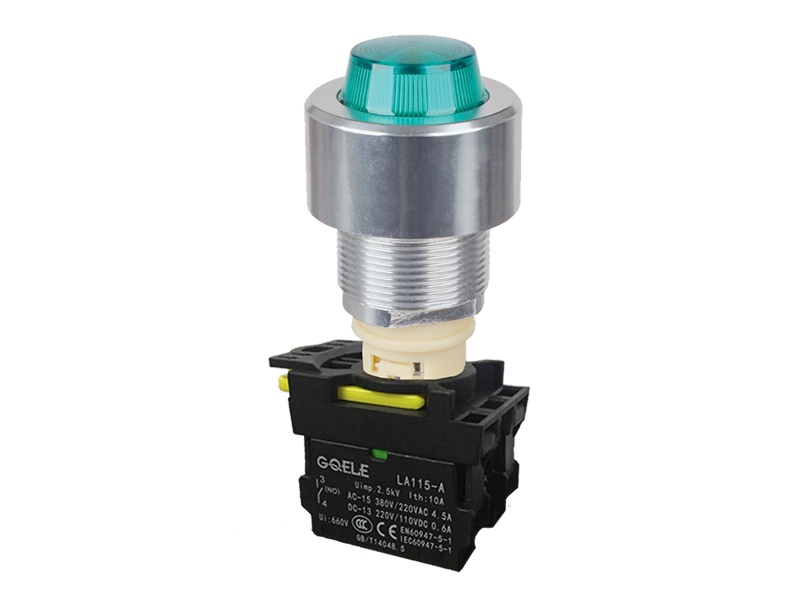

HL0105-A Серия Взрывозащищенные кнопки управления с сигнальной лампой

-IEC Ex (IEC)

-ATEX (CENELEC, EN)

-Китай Ex (GB)

-Зона 1 и Зона 2,

-Зона 21 и Зона 22

Модуль контактов имеет очищающее действие и функцию самоочистки контактов.
Можно добавить от 3 до 6 комплектов модулей в соответствии с требованиями пользователя
Модуль контактов и головка кнопки имеют защелкивающуюся конструкцию, что удобно для разборки и сборки
Модуль контактов может регулировать угол после сборки, обеспечивая легкую и эстетичную проводку.
Изделие должно использоваться с взрывозащищенной коробкой.

Описание товара

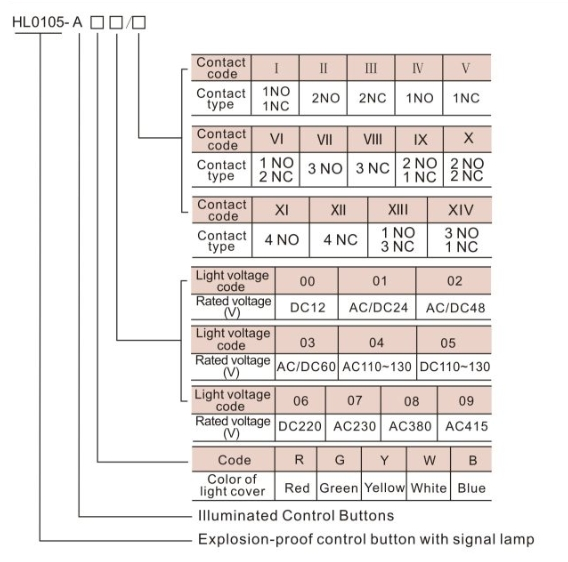

Примечание: Контакты могут быть добавлены до 4 комплектов по требованию

Технические характеристики

Маркировка Ex Газ Ex II2 G Ex db IIC Gb Ex db IIC Gb Ex d IIC Gb

Пыль Ex II2 D Ex tb IIIC Db Ex tb IIIC Db Ex t D A21 IP66

Соответствие стандартам IEC 60079-0, IEC 60079-1, IEC 60079-31
EN 60079-0, EN 60079-1, EN 60079-31
GB3836.1, GB3836.2, GB12476.1, GB12476.5

Материалы корпуса Корпус Алюминиевый сплав

Крышка светильника Поликарбонат (PC)

Цвет крышки светильника Красный, зеленый, желтый, синий, белый

Модуль контактов
Номинальная мощность AC-15 120В/8А, 230В/6А, 400В/4А, 690В/2А

DC-13 24В/5А, 125В/1,1А, 250В/0,55А

Номинальное значение модуля контактов Ui=690В, Ith=10А

Номинальная мощность светильника Максимум 1Вт

Номинальное напряжение светильника 110~130, 230, 380, 415 В AC

12, 110~130, 220 В DC

24, 48, 60 В AC/DC

Защита от индуктивных помех
индикаторного светильника 5,1В (12~60В)

15В (110~415В)

Источник света индикаторного светильника LED

Частота 50Гц/60Гц

Степень защиты IP66 (клемма IP20)

Собираемая резьба Взрывозащищенная резьба M32X1.5

Рабочая температура -40℃~+100℃

Применимый диаметр провода клеммы 0,5～2,5мм²

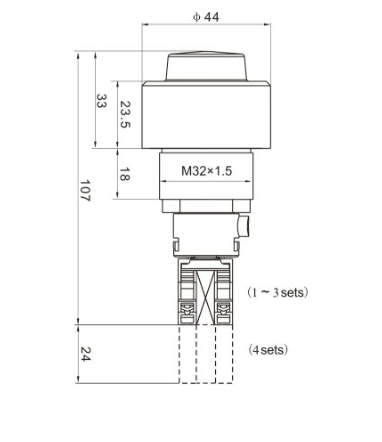

Габаритные и установочные размеры
