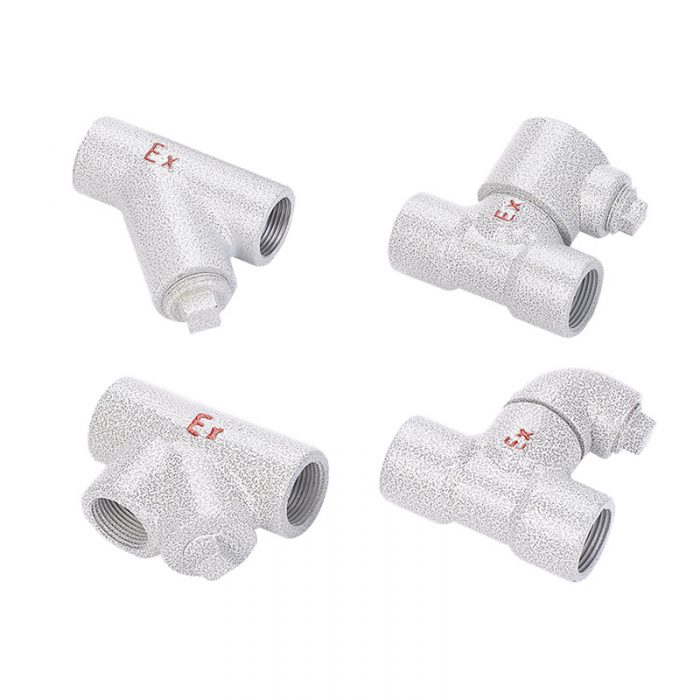

BMG-Серия Взрывозащищенные уплотнительные фитинги

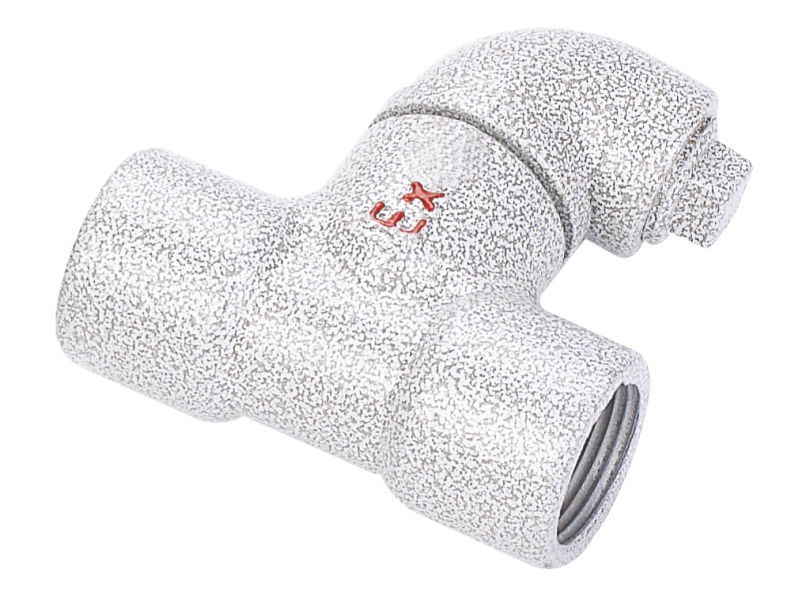

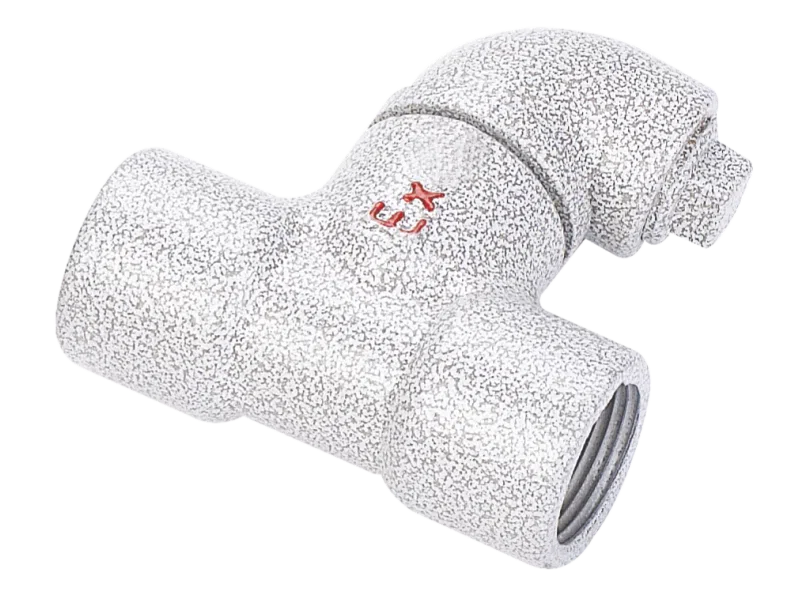

BMG 04

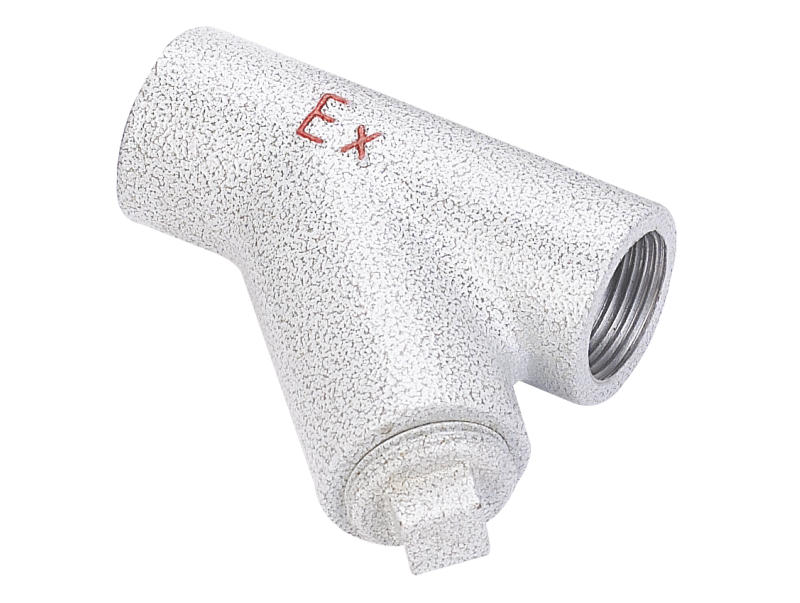

BMG 01
BMG 02

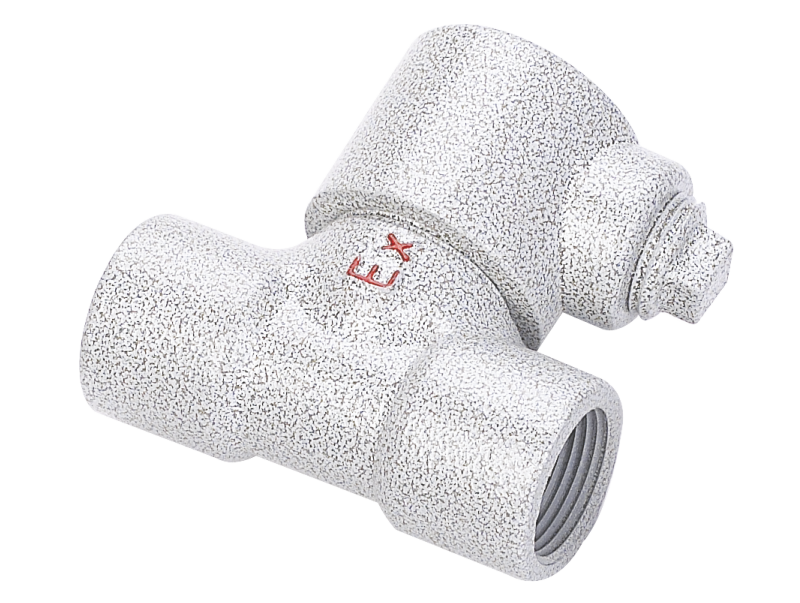

BMG 03

BMG-Серия Взрывозащищенные уплотнительные фитинги

  • Взрывозащита

-Китай Ex(GB)

  • Применение в опасных зонах

-Зона 1 и Зона 2

-Зона 20, Зона 21 и Зона 22

  • Данная серия продукции включает 8 типов
  • Используется в системе проводки из стальных труб.
  • Широко используется для изоляции и герметизации между трубой и проводкой в электрической цепи, а также между проводкой и взрывозащищенной камерой.
Бесплатная цитата

Номенклатура

Вес

   Спецификация резьбыТипВес (кг)ТипВес (кг)ТипВес (кг)ТипВес (кг)
G  NPTM
G1/2NPT1/2M20X1.5BMG-LI0.10BMG-LII0.11BMG-H0.20BMG-P0.22
G3/4NPT3/4M25X1.5BMG-LI0.10BMG-LlI0.17BMG-H0.18BMG-P0.19
G1NPT1M32X1.5BMG-LI0.19BMG-LlI0.23BMG-H0.22BMG-P0.24
G11/4NPT11/4M40X1.5BMG-LI0.32BMG-LlI0.36BMG-H0.28BMG-P0.30
G11/2NPT11/2M50X1.5BMG-LI0.27BMG-LII0.43BMG-H0.47BMG-P0.48
G2NPT2M63X1.5BMG-LI0.47BMG-LlI0.65BMG-H0.58BMG-P0.59

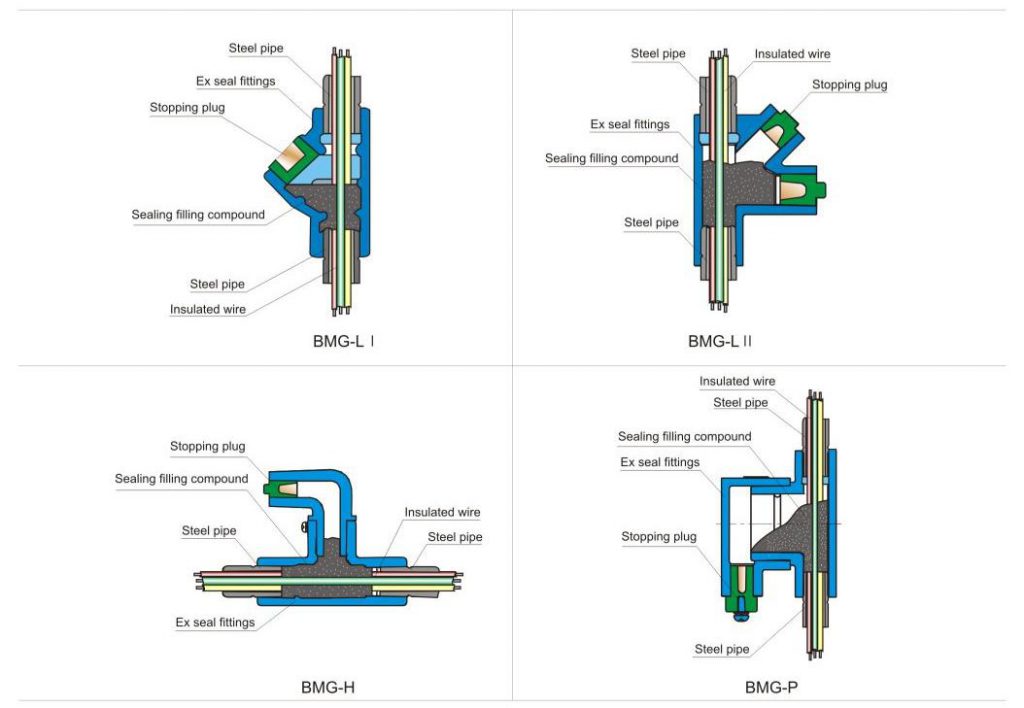

Схема установки

Маркировка Ex Газ Ex d IIC Gb
Пыль Ex tD A20 IP66
Соответствие стандартам GB3836.1, GB3836.2, GB12476.1, GB12476.5
Материал корпуса Корпус из алюминиевого сплава, порошковое покрытие, индустриальный серый с текстурой темных линий (RAL7035)
Степень защиты IP66
Температура окружающей среды -20℃~+40℃
Код конструкции LI, LII, H, P
Резьба подключения G1/2~G2 стандартно; специальные требования, такие как метрическая резьба (M) (шаг 1,5 мм), резьба NPT, указываются при заказе. Наполнительное соединение не поставляется стандартно, указывайте при заказе.
Кабельные вводы Резьба G1/2 G3/4 G1 G11/4 G11/2 G2
NPT1/2 NPT3/4 NPT1 NPT11/4 NPT11/2 NPT2
M20×1.5 M25×1.5 M32×1.5 M40×1.5 M50×1.5 M63×1.5
Наружный диаметр кабеля (мм) φ7~φ10 φ9-φ14 φ12~φ17 φ15~φ23 φ17-φ26 φ25~φ35

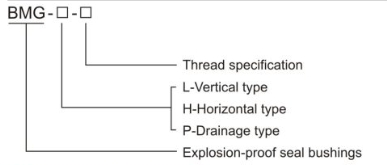

Тип BMG-LI-□ BMG-LII-□ BMG-H-□ BMG-P-□

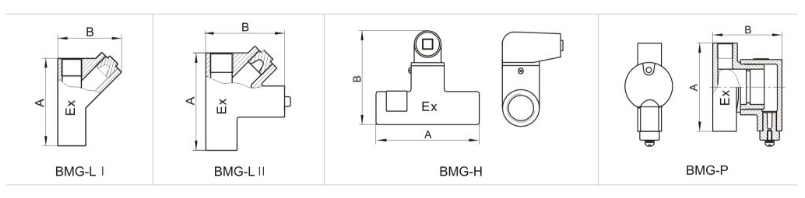

             Размер
Спецификация резьбы		 A
(мм)		 B
(мм)		     A
(мм)		     B
(мм)		 A
(мм)		 B
(мм)		 A
(мм)		 B
(мм)
G1/2 NPT1/2 M20X1.5 70 52 78.5 52 80 73 80 85
G3/4 NPT3/4 M25X1.5 70 58.5 84 59.5 80 77 80 86
G1 NPT1 M32X1.5 90 75 98 69.5 90 82 90 91
G114 NPT11/4 M40X1.5 110 92.5 110 90.5 106 101 106 103
G11/2 NPT11/2 M50X1.5 110 92.5 122 98 118 107 120 109
G2 NPT2 M63X1.5 130 110 133 113 128 120 128 122

Сопутствующие товары

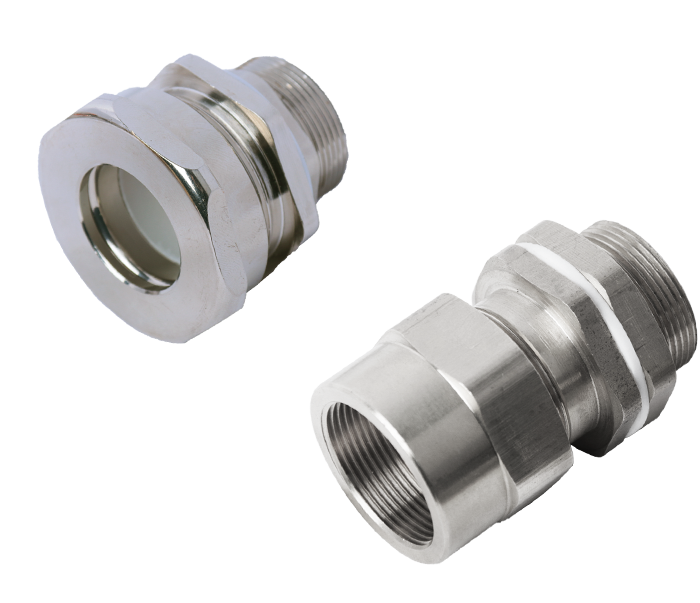

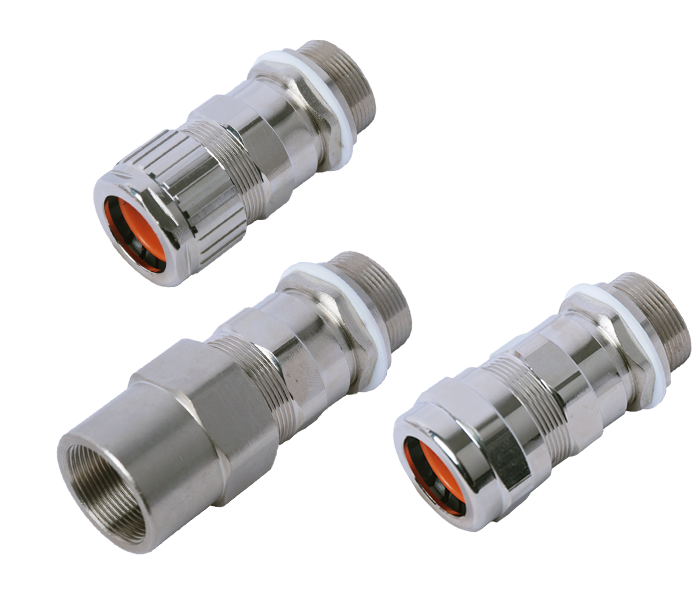

HLBM07, 08-Серия Взрывозащищенные кабельные вводы (одинарное уплотнение, небронированные)

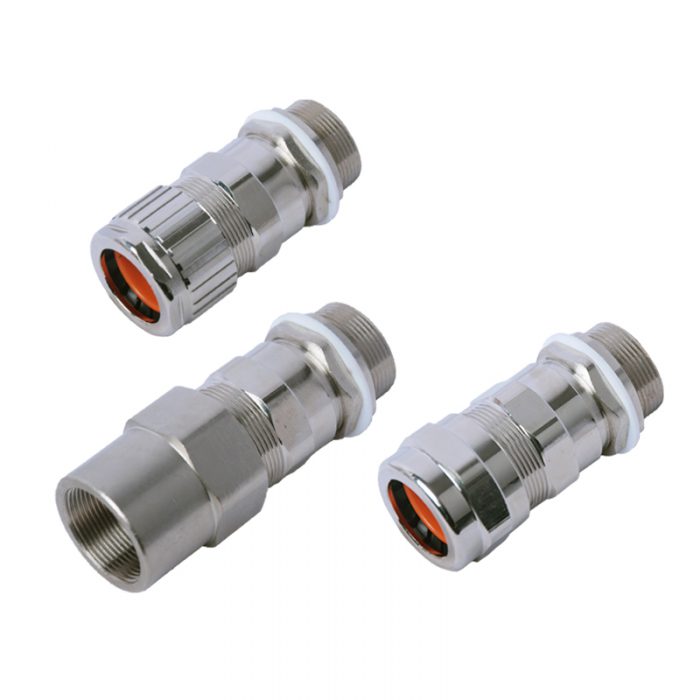

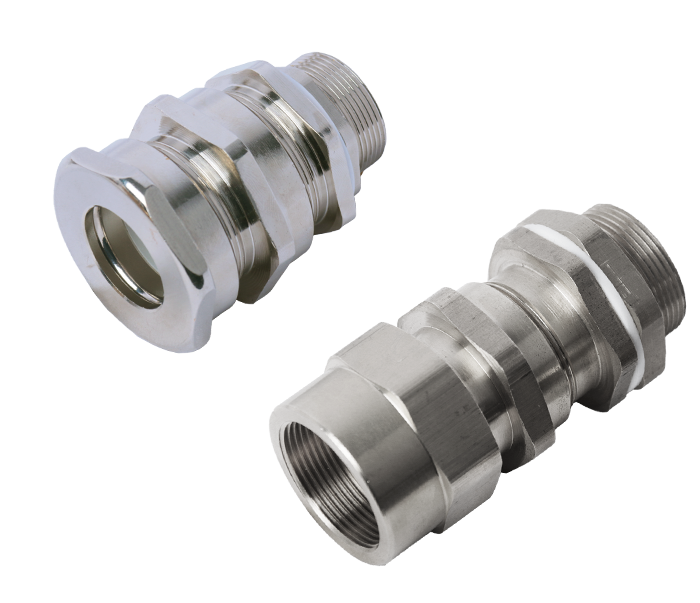

HLBM17, 18-Серия Взрывозащищенные кабельные вводы (компаундное барьерное уплотнение, бронированные, небронированные)

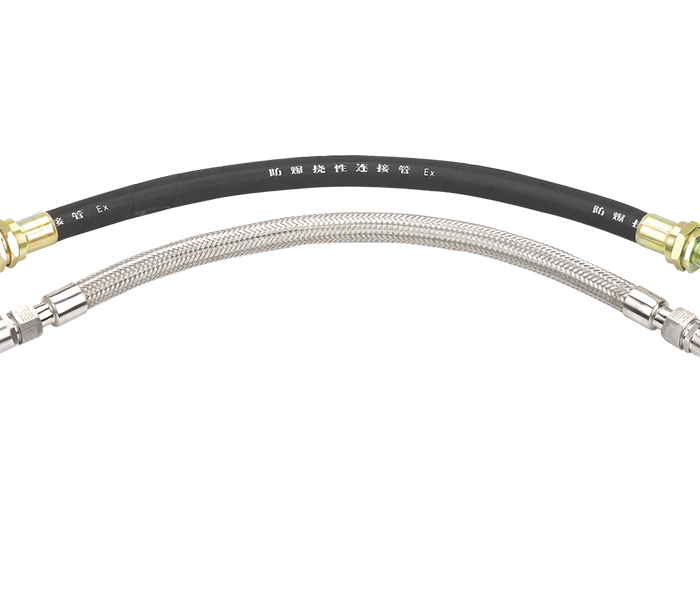

BNG-Серия Взрывозащищенные гибкие кабельные трубопроводы

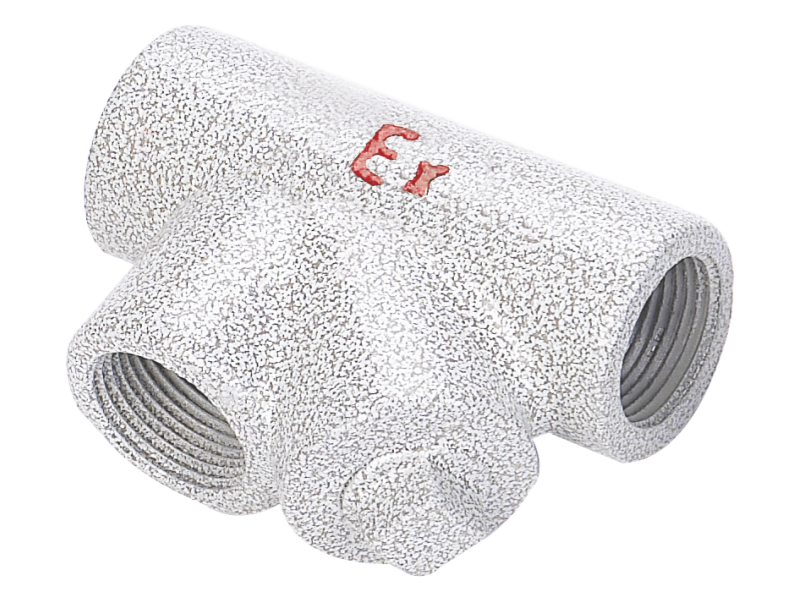

BMG-Серия Взрывозащищенные уплотнительные фитинги

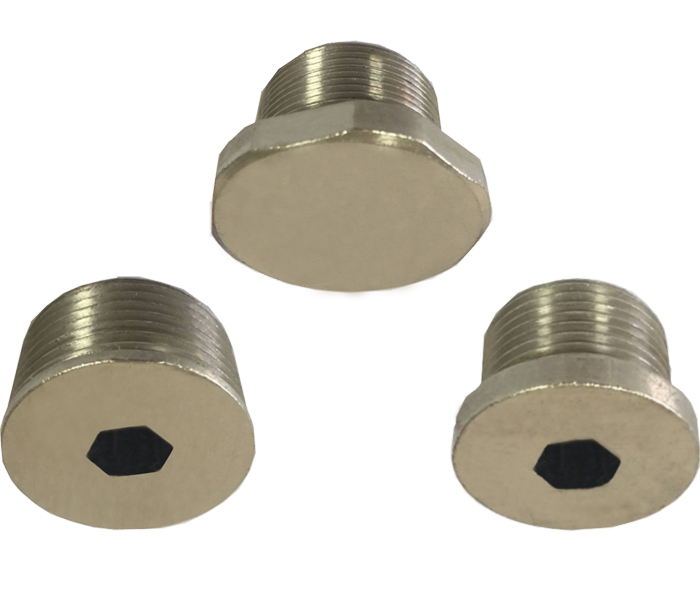

HLBM□-Серия Взрывозащищенные заглушки

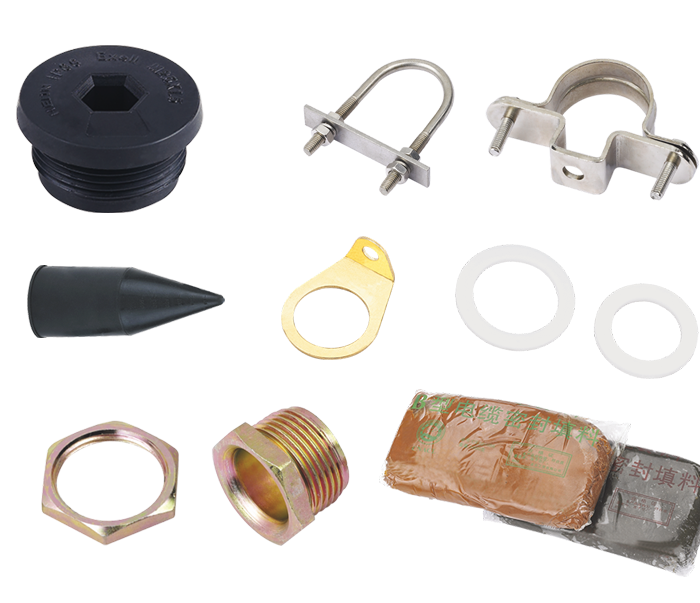

Аксессуары для установки трубопроводных фитингов
