BM(D)X52-S Серия Взрывозащищенные распределительные коробки для освещения (питания)

Главная
Продукты
BM(D)X52-S Серия Взрывозащищенные распределительные коробки для освещения (питания)

BM(D)X52-S Серия Взрывозащищенные распределительные коробки для освещения (питания)

Взрывозащита

– Китайская сертификация Ex (GB)

Применение в опасных зонах

– Зона 1 и Зона 2

– Зона 21 и Зона 22

Корпус типа повышенной безопасности, управляющий и главный переключатели управляются с помощью ручки на панели
Корпус из стеклопластика на основе ненасыщенной полиэфирной смолы (GRP).
Провода внутри панели подключены к клеммам при поставке.
Открытые крепежные элементы из нержавеющей стали, противоударная структура, легкость установки и обслуживания
Замок для ручки управления MCB является опцией
Входы для кабелей герметизированы заглушкой, кабельные вводы должны предоставляться пользователями (см. страницы D/07~D/21).
Пожалуйста, укажите специальные требования при заказе.

Описание товара

Номенклатура

Технические параметры встроенных компонентов

Взрывозащищенный компонент	Взрывозащищенный реле остаточного тока	Взрывозащищенный выключатель защиты двигателя	Взрывозащищенный устройство защиты от перенапряжений	Взрывозащищенный модуль переключателя
Тип	8051-(L)	8054	8057	HL0155
Номинальное рабочее напряжение	220~250V 380~415V	220~250V 380~415V	220~250V 380~415V	220~250V 380~690V
Номинальный ток (А)	1, 2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63	0.1~0.16, 0.16~0.25, 0.25~0.4, 0.4~0.63, 0.63~1, 1~1.6, 1.6~2.5 2.5~4, 4~6.3, 6.3~10, 10~16, 16~20, 20~25	Максимальный разрядный ток 10, 20, 40, 65, 80, 120kA	16(25), 32(40), 63(80), 125(180)
Другие параметры	См. P B/36(P B/40)	См. P B/45	См. P B/48	См. P B/111

Предложение встроенных компонентов

Технические характеристики

  Маркировка Ex Газ Ex d e IIC T6/T5/T4 Gb

Пыль Ex tD A21 IP66 T80℃

  Соответствие стандартам GB3836.1, GB3836.2, GB3836.3, GB12476.1, GB12476.5

  Материал корпуса Козырек от дождя GRP (полиэфирная смола, армированная стекловолокном)

Поверхность изогнутого стального листа с порошковым покрытием, промышленный серый с текстурой темных линий (RAL7035) или нержавеющая сталь 304/316, укажите при необходимости

Открытые крепежные элементы Нержавеющая сталь, противоударная конструкция

Встроенные компоненты 8051 Взрывозащищенный автоматический выключатель, см. P B/38 для технических параметров

8051-L Взрывозащищенный автоматический выключатель остаточного тока, см. PB/40 для технических параметров

8054 Взрывозащищенный переключатель защиты мотора, см. P B/45 для технических параметров

8057 Взрывозащищенный защитник от перенапряжений, см. P B/48 для технических параметров

HL0155 Взрывозащищенный модуль переключателей, см. P B/111 для технических параметров

Международный известный бренд

  Номинальное напряжение 220, 230, 240, 380, 415VAC

  Номинальный ток Главный выключатель 6A≤Ie≤250A

Ветвевой выключатель 1A≤Ie≤63A

  Частота 50Hz/60Hz

Параметры Ток основной цепи Ток ветви Ток основной цепи Ток ветви Ток основной цепи Ток ветви

80A≤Ie≤250A Ie≤63A Ie≤80A Ie≤63A Ie≤63A Ie≤50A

Класс температуры газа T4 T5 T6

Класс температуры пыли T95℃ T80℃ T80℃

  Степень защиты IP66

  Температура окружающей среды -20℃~+40℃

  Вводы для кабелей Стандартные G1/2～G2, рекомендуется HLBM-□, см. страницу D/07~D/21 для деталей.

Опциональные M16X1.5～M63X1.5, рекомендуется HLBM-□, см. страницу D/07~D/21 для деталей.

  Направление ввода Снизу внутрь и снизу наружу, по запросу

  Метод установки Подвесной тип (стандартный)

Напольный тип (опционально)

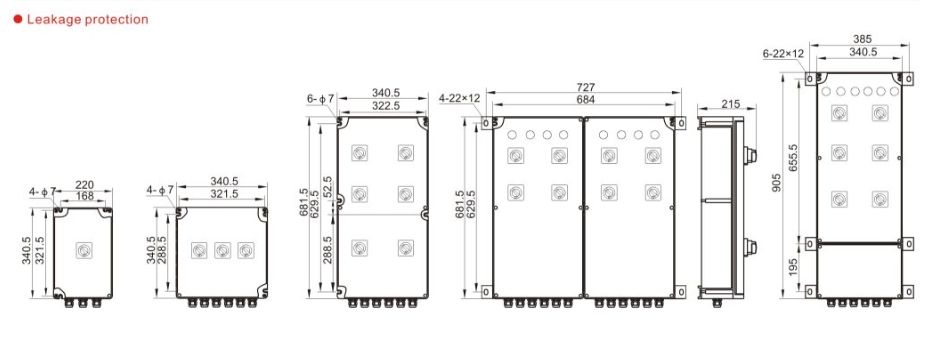

Габаритные и установочные размеры

Очертание	Размер	Спецификация	Количество	Размер	Спецификация	Количество
	Размер1 Размер2 Размер3 Размер4 Размер4	8051-1P 8051-2P 8051-3P 8051-4P 8051-L2P	2 шт. 2 шт. 1 шт. 1 шт. 1 шт.	Размер 6	8054 HL0153-40 HL0153-80	1 шт. 1 шт. 1 шт.
	Размер1 Размер2 Размер3 Размер4 Размер4 Размер5	8051-1P 8051-2P 8051-3P 8051-4P 8051-L2P 8051-L3P(4P)	4 шт. 4 шт. 3 шт. 2 шт. 2 шт. 1 шт.	Размер 6	8054 HL0153-40 HL0153-80	3 шт. 2 шт. 1 шт.
	Размер1 Размер2 Размер3 Размер4 Размер4 Размер5	8051-1P 8051-2P 8051-3P 8051-4P 8051-L2P 8051-L3P(4P)	4 шт.×2~3 ряда 4 шт.×2~3 ряда 3 шт.×2~3 ряда 2 шт.×2~3 ряда 2 шт.×2~3 ряда 1 шт.×2~3 ряда	Размер 6	8054 HL0153-40 HL0153-80	3 шт.×2~3 ряда 2 шт.×2 ряда 1 шт.×2 ряда

BM(D)X52-S Серия Взрывозащищенные распределительные коробки для освещения (питания)

BM(D)X52-S Серия Взрывозащищенные распределительные коробки для освещения (питания)

Номенклатура

Технические параметры встроенных компонентов

Предложение встроенных компонентов

Освещение, питание

Защита от утечек

Поддержание питания

Сопутствующие товары

HLDP23-Серия Взрывозащищенные электрические аппараты

BM(D)X52-g Серия Взрывозащищенные распределительные коробки для освещения (питания)

HLDP07-Серия взрывозащищенных электрических аппаратов (схема управления)

HLE01-Серия Взрывозащищенные кожухи

HLDP06-Серия Взрывозащищенные электрические аппараты (магнитный пускатель)

HLDP03-Серия Взрывозащищенные электрические аппараты

BM(D)X52-S Серия Взрывозащищенные распределительные коробки для освещения (питания)

BM(D)X52-S Серия Взрывозащищенные распределительные коробки для освещения (питания)

Номенклатура

Технические параметры встроенных компонентов

Предложение встроенных компонентов

Сопутствующие товары

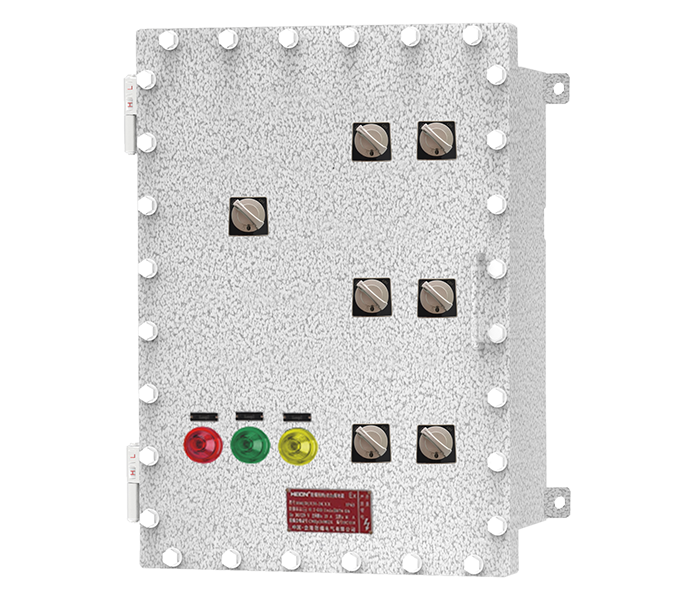

HLDP23-Серия Взрывозащищенные электрические аппараты

BM(D)X52-g Серия Взрывозащищенные распределительные коробки для освещения (питания)

HLDP07-Серия взрывозащищенных электрических аппаратов (схема управления)

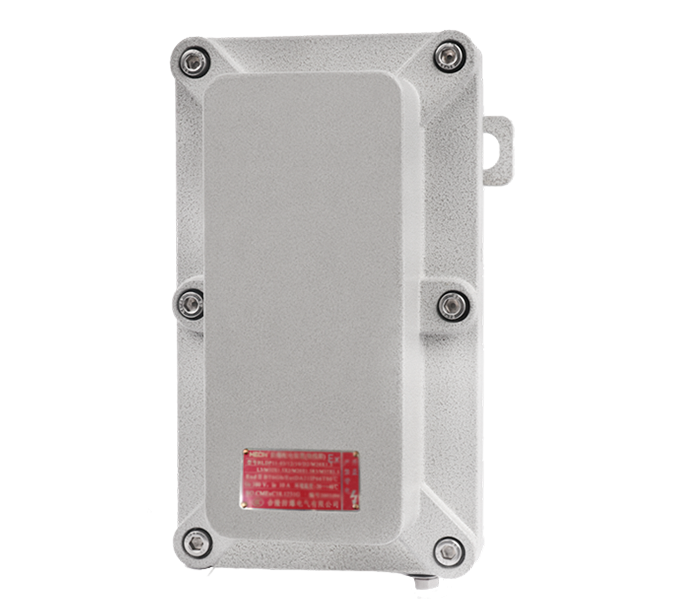

HLE01-Серия Взрывозащищенные кожухи

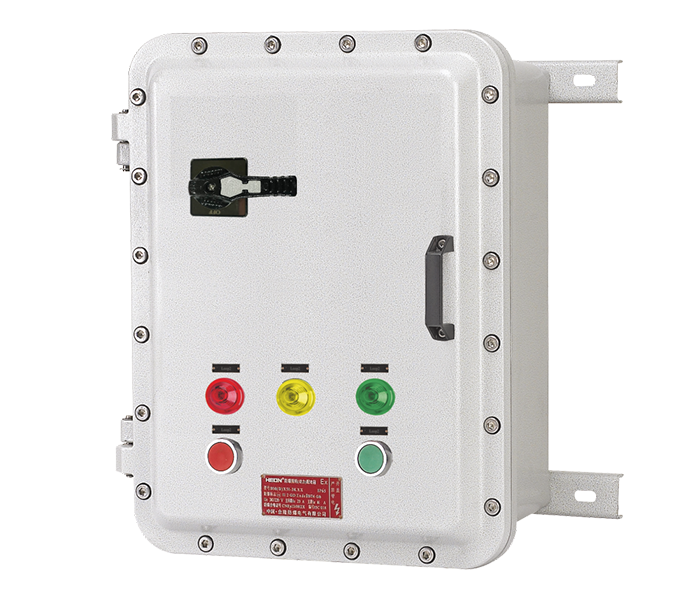

HLDP06-Серия Взрывозащищенные электрические аппараты (магнитный пускатель)
