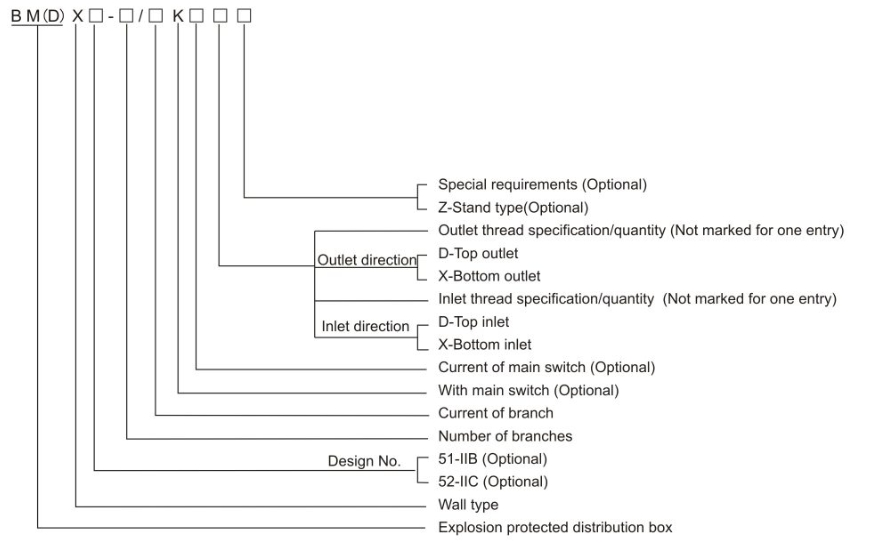

Номенклатура
Примечание:
1. Укажите количество, спецификацию и расположение отверстий для ввода кабеля;
2. Пожалуйста, предоставьте электрическую схемы, укажите потребность в фотоэлементе, таймере, контакторе переменного тока, тепловом реле или других компонентах;
3. Уточните особые требования;
4. Защитный козырек можно настроить по требованиям.
Таблица выбора серии BMX口
| Тип | Главный выключатель | Количество ветвей | Выключатель ветви | Ток ветви | Количество индикаторов | Ввод кабеля | Вес (кг) |
| BMX□-2/□/K□ | MCB или MCCB Ток: Макс. 100А | 2 | MCB 1P/2P | 1А, 2А, 4А, 6А, 10А, 16А, 20А, 25А, 32А, 50А, 63А | 1+2 | 1XM40X1.5+2XM25X1.5 | 27.5 |
| BMX□-4/□/K□ | 4 | 1+4 | 1XM40X1.5+4XM25X1.5 | 34 | |||
| BMX□-6/□/K□ | 6 | 1+6 | 1XM40X1.5+6XM25X1.5 | 41 | |||
| BMX□-8/□/K□ | 8 | 1+8 | 1XM40X1.5+8XM25X1.5 | 48 | |||
| BMX□-10/□/K□ | 10 | 1+10 | 1XM40X1.5+10XM25X1.5 | 54.5 | |||
| BMX□-12/□/K□ | 12 | 1+12 | 1XM40X1.5+12XM25X1.5 | 61.5 | |||
| BMX□-2/□ | 2 | MCB 1P/2P | 1А, 2А, 4А, 6А, 10А, 16А, 20А, 25А, 32А, 50А, 63А | 2 | 1XM40X1.5+2XM25X1.5 | 8.5 | |
| BMX□-4/□ | 4 | 4 | 1XM40X1.5+4XM25X1.5 | 15 | |||
| BMX□-6/□ | 6 | 6 | 1XM40X1.5+6XM25X1.5 | 22 | |||
| BMX□-8/□ | 8 | 8 | 1XM40X1.5+8XM25X1.5 | 29 | |||
| BMX□-10/□ | 10 | 10 | 1XM40X1.5+10XM25X1.5 | 35.5 | |||
| BMX□-12/□ | 12 | 12 | 1XM40X1.5+12XM25X1.5 | 42.5 |
| Описание | |||||||
| Тип | Главный выключатель | Количество ветвей | Выключатель ветви | Ток ветви | Количество индикаторов | Ввод кабеля | Вес (кг) |
| BDX□-2/□/K□ | MCB или MCCB Ток Макс. 250А | 2 | MCB 3P | 1А, 2А, 4А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А | 1+2 | 1XM50X1.5+2XM25X1.5 | 27.5 |
| BDX□-4/□/K□ | 4 | 1+4 | 1XM50X1.5+4XM25X1.5 | 34 | |||
| BDX□-6/□/K□ | 6 | 1+6 | 1XM50X1.5+6XM25X1.5 | 41 | |||
| BDX□-8/□/K□ | 8 | 1+8 | 1XM50X1.5+8XM25X1.5 | 48 | |||
| BDX□-10/□/K□ | 10 | 1+10 | 1XM50X1.5+10XM25X1.5 | 54.5 | |||
| BDX□-12/□/K□ | 12 | 1+12 | 1XM50X1.5+12XM25X1.5 | 61.5 | |||
| BDXD □-2/D | —— | 2 | MCB 3P | 1А, 2А, 4А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А | 2 | 1XM50X1.5+2XM25X1.5 | 8.5 |
| BDX□-4/□ | 4 | 4 | 1XM50X1.5+4XM25X1.5 | 15 | |||
| BDX□J-6/□ | 6 | 6 | 1XM50X1.5+6XM25X1.5 | 22 | |||
| BDX□-8/□ | 8 | 8 | 1XM50X1.5+8XM25X1.5 | 29 | |||
| BDX□-10/□ | 10 | 10 | 1XM50X1.5+10XM25X1.5 | 35.5 | |||
| BDX□-12/□ | 12 | 12 | 1XM50X1.5+12XM25X1.5 | 42.5 | |||
Электрическая схема
