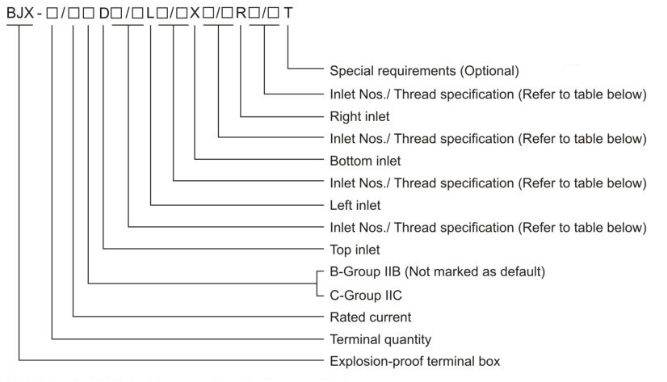

Номенклатура
Примечание: Стандартный ввод — это трубная резьба дюймового типа, пожалуйста, укажите при необходимости.
Таблица выбора (размеры в мм)

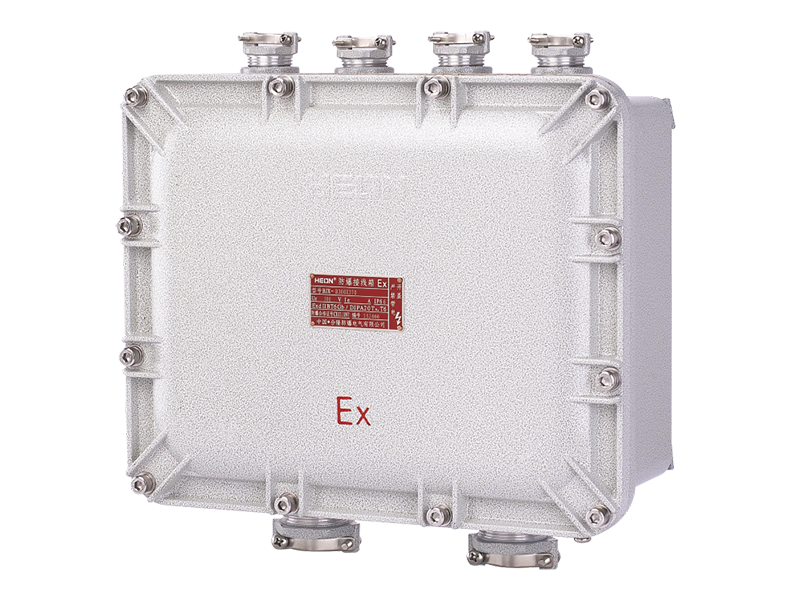

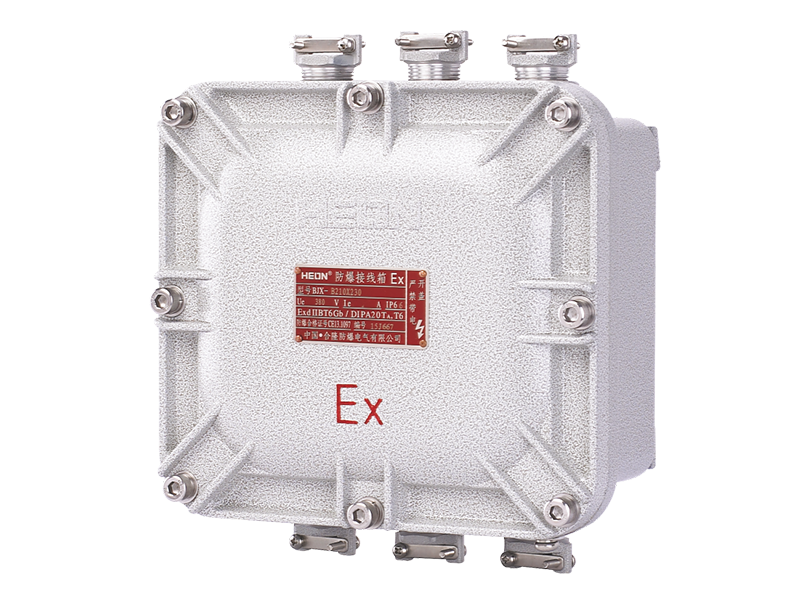

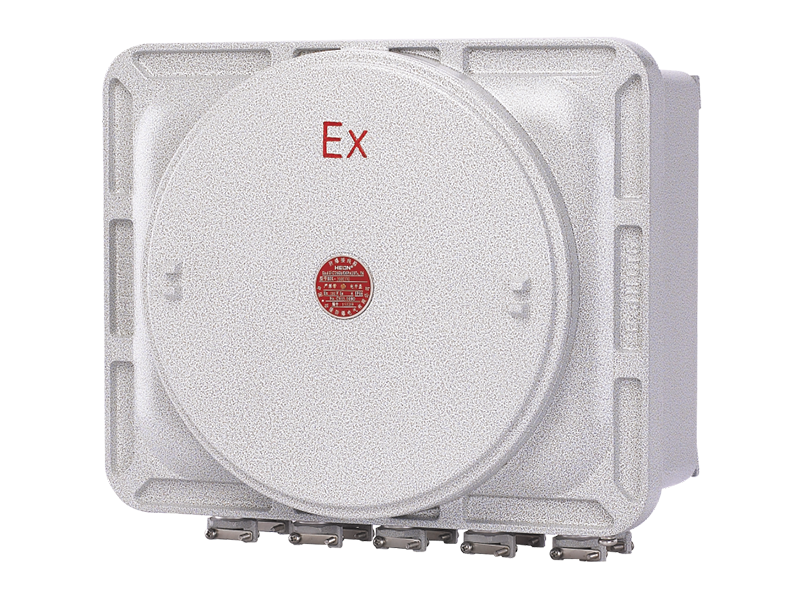

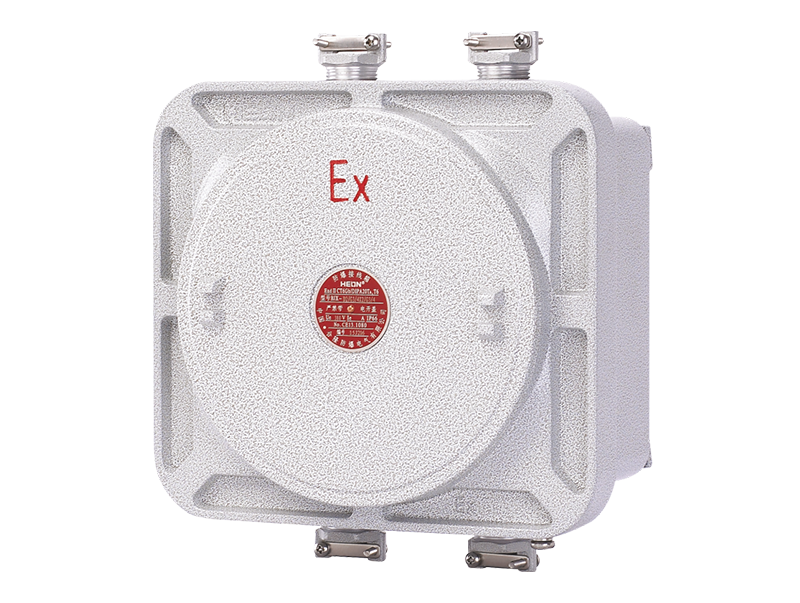

BJX-Серия Взрывозащищенная клеммная коробка
BJX-Серия Взрывозащищенная клеммная коробка
- Взрывозащита
– Китай Ex(GB)
- Применение в опасных зонах
– Зона 1 и Зона 2
– Зона 21 и Зона 22
- Корпус типа IIB и IIC, доступно 6 различных размеров каждого типа для выбора.
- Направление и размер кабельного ввода могут быть настроены по запросу.
Описание товара
Технические характеристики
Габаритные и установочные размеры
Описание товара
Технические характеристики
| Маркировка Ex | Газ | Ex d IIB T6 Gb, Ex d IIC T6 Gb | ||||||||
| Пыль | Ex tD A21 IP66 T80℃ | |||||||||
| Соответствие стандартам | GB3836.1, GB3836.2, GB12476.1, GB12476.5 | |||||||||
| Материал корпуса | Корпус из алюминиевого сплава, порошковое покрытие, промышленный серый с текстурой темных линий (RAL7035) | |||||||||
| Марка терминала | Международная марка | |||||||||
| Открытые крепежи | Нержавеющая сталь | |||||||||
| Номинальный ток (А) | 6, 10, 20, 25, 32, 40, 50, 63, 80, 100, 125, 150, 200 | |||||||||
| Номинальное напряжение (В) | 220, 230, 240, 380, 415, 500, 690 VAC | |||||||||
| Степень защиты | IP66 | |||||||||
| Температура окружающей среды | -20℃~+40℃ | |||||||||
| Кабельные вводы | Резьба | G1/2 | G3/4 | G1 | G1 1/4 | G1 1/2 | G2 | G2 1/2 | G3 | G4 |
| Внешний диаметр кабеля (мм) | φ7~φ10 | φ8~φ14 | φ10~φ18 | φ13~φ23 | φ17~φ30 | φ25~φ38 | φ30~φ42 | φ38~φ56 | φ51~φ80 | |
| G1/2-G4 как стандарт. | ||||||||||
| Метрическая резьба (M), NPT резьба (NPT) доступны, пожалуйста, указывайте при заказе. | ||||||||||
| Кабельный ввод не идет в комплекте как стандарт, пожалуйста, укажите размер, количество и направление кабельных вводов | ||||||||||
| Рекомендуется HLB M-□, подробнее см. на странице D/11-D/20. | ||||||||||
Габаритные и установочные размеры
| Характеристики корпуса A×C (мм) | B (мм) | D (мм) | E (мм) | F (мм) |
| 165×165 | 145 | 203 | 116 | 116 |
| 210×230 | 145.5 | 227 | 129 | 158 |
| 230×270 | 165.5 | 267 | 129 | 160 |
| 300×370 | 235.5 | 367 | 160 | 192 |
| 430×560 (IIB) | 392 | 522 | 197 | |
| 560×560 | 520 | 520 | 197 | 218 |
