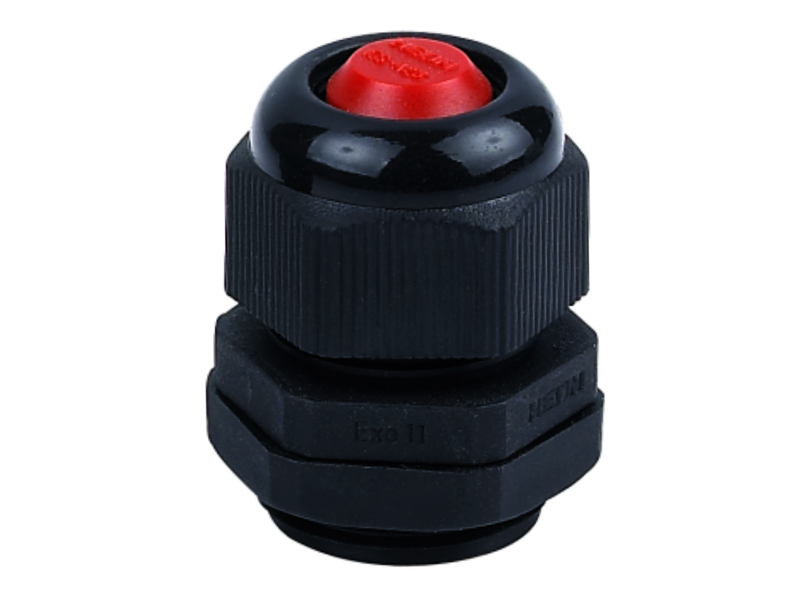

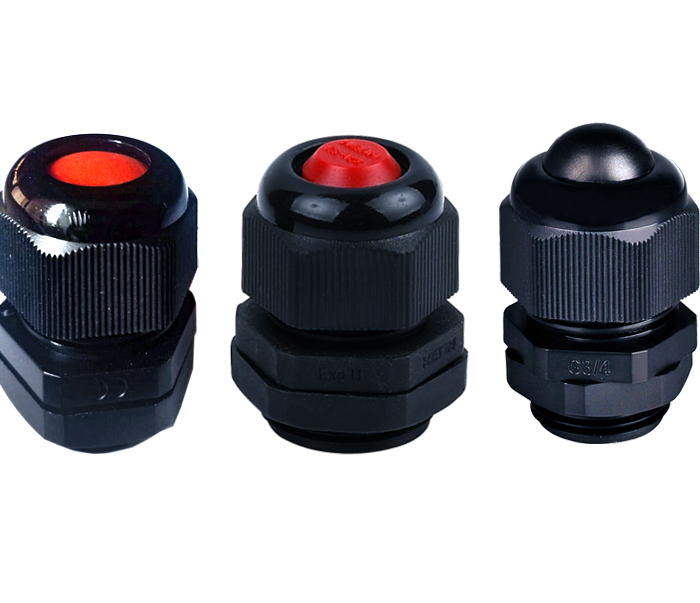

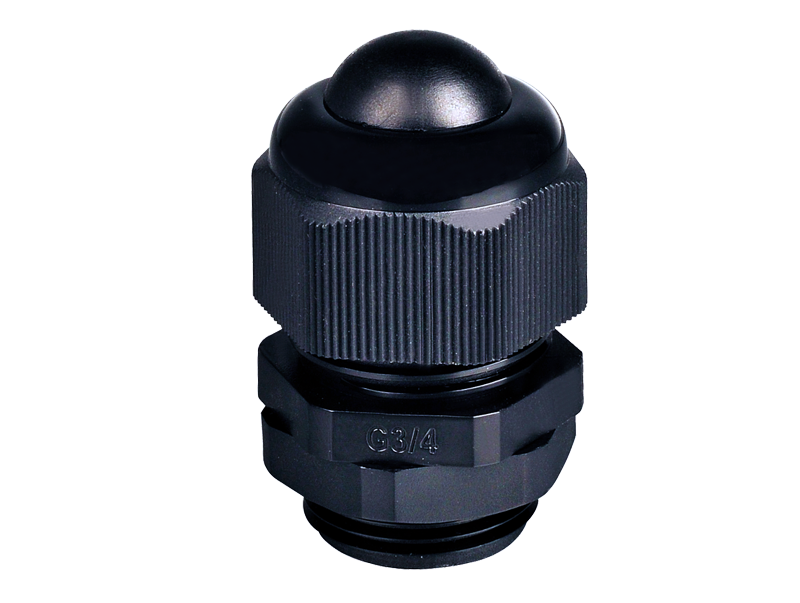

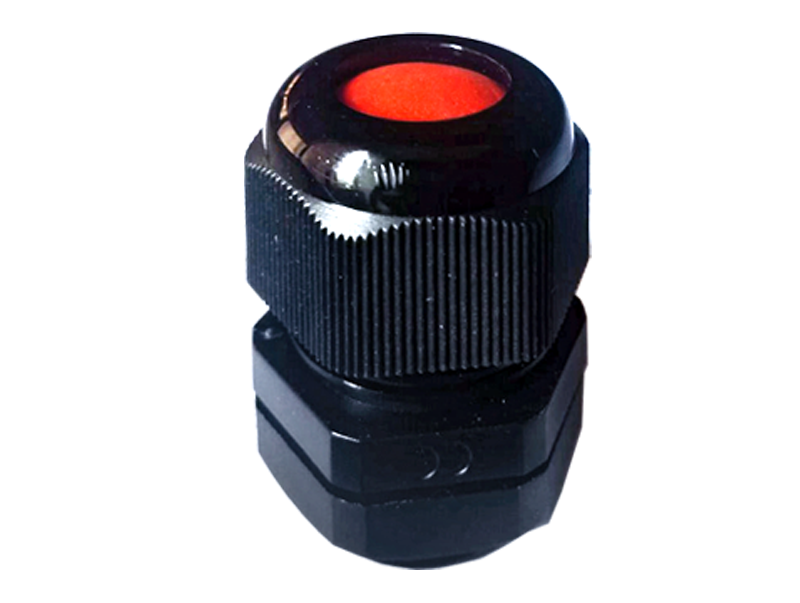

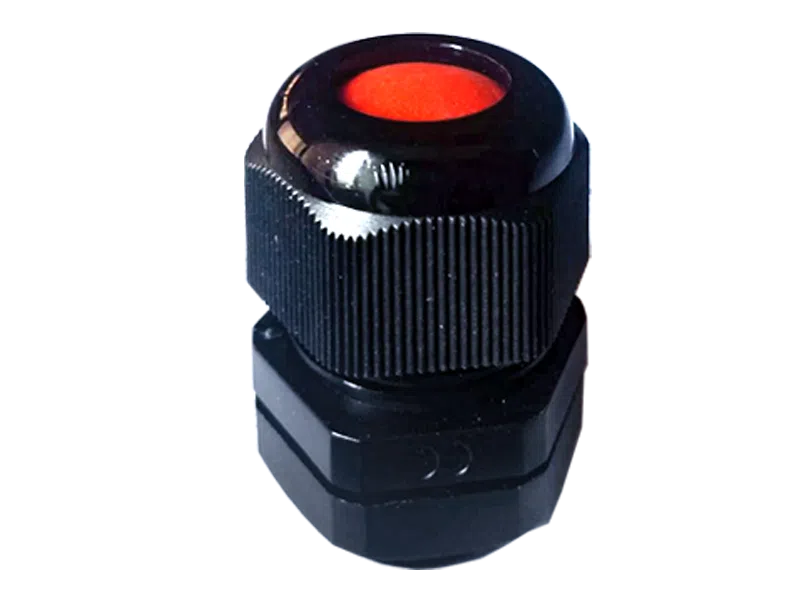

BDM-7 Серия Взрывозащищенные кабельные вводы (одинарное уплотнение, небронированные)

  • Взрывозащита

– China Ex (GB)

  • Применение в опасных зонах

– Зона 1 и Зона 2

– Зона 21 и Зона 22

  • Повышенная безопасность (Тип ‘e’), конструкция из инженерного пластика PA66, черного цвета.
  • Однокомпонентное уплотнение для небронированных кабелей.

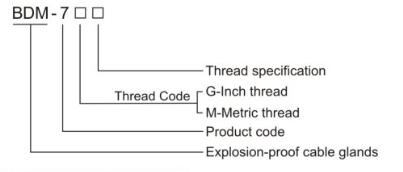

Номенклатура

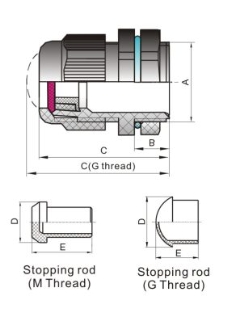

Спецификация и габаритные размеры (Размеры в мм)

СпецификацияРезьба для ввода
A
Внешний диаметр
кабеля
(мм)
Длина резьбы
B(мм)
  C
(мм)
  D
(мм)
  E
(мм)
Вес
(кг)
BDM-7M16M16X1.5φ5~φ1015421018.50.01
BDM-7M20M20X1.5φ6~φ1211  40  1018.50.01
BDM-7M25M25X1.5φ10~φ14114013.518.50.02
BDM-7M32M32X1.5φ13~φ19114319 250.03
BDM-7M40M40X1.5φ17~φ26155925 240.06
BDM-7M50M50X1.5φ24~φ36156634 360.08
BDM-7M63M63X1.5φ37~φ441868__0.1
BDM-7G1/2G1/2φ6~φ12134314 160.01
BDM-7G3/4G3/4φ13~φ18155017 200.02
BDM-7G1G1φ18~φ25165624  00
  2
0.03
BDM-7G11/4G11/4φ18~φ25185824 290.06
BDM-7G11/2G11/2φ22~φ32156328 370.08
BDM-7G2G2φ37~φ44156528 480.1
Примечание: Шестигранная гайка  и EVA поставляются в комплекте. Стопорная палочка по запросу.

Маркировка Ex Газ   Ex e IIC Gb
Пыль   Ex tD A20 IP66
Соответствие стандартам GB3836.1, GB3836.3, GB12476.1, GB12476.5
Материал Корпус   Нейлон (PA66), черный
Уплотнительное кольцо   О-образное уплотнительное кольцо из нитрильного каучука
Степень защиты IP66
Температура окружающей среды -20℃~+80℃
Спецификация резьбы   M16X1.5~M63X1.5, G1/2~G2

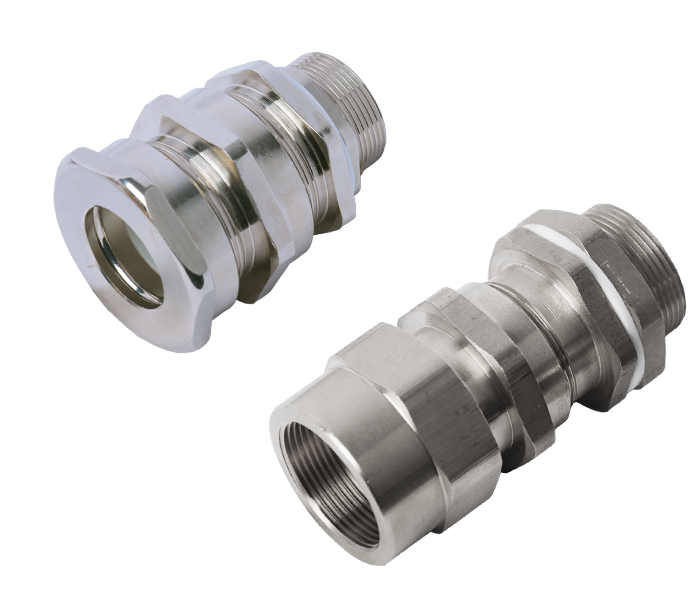

Сопутствующие товары
