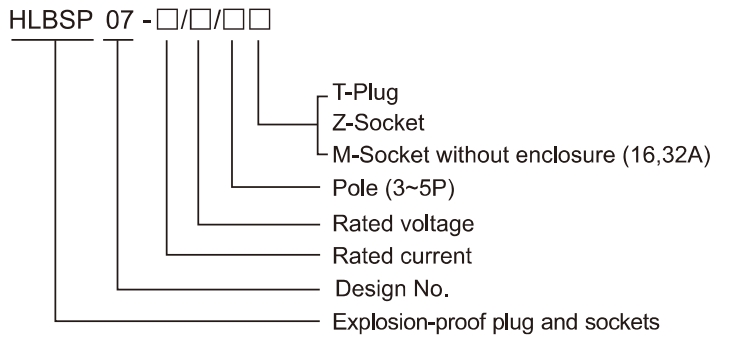

Номенклатура

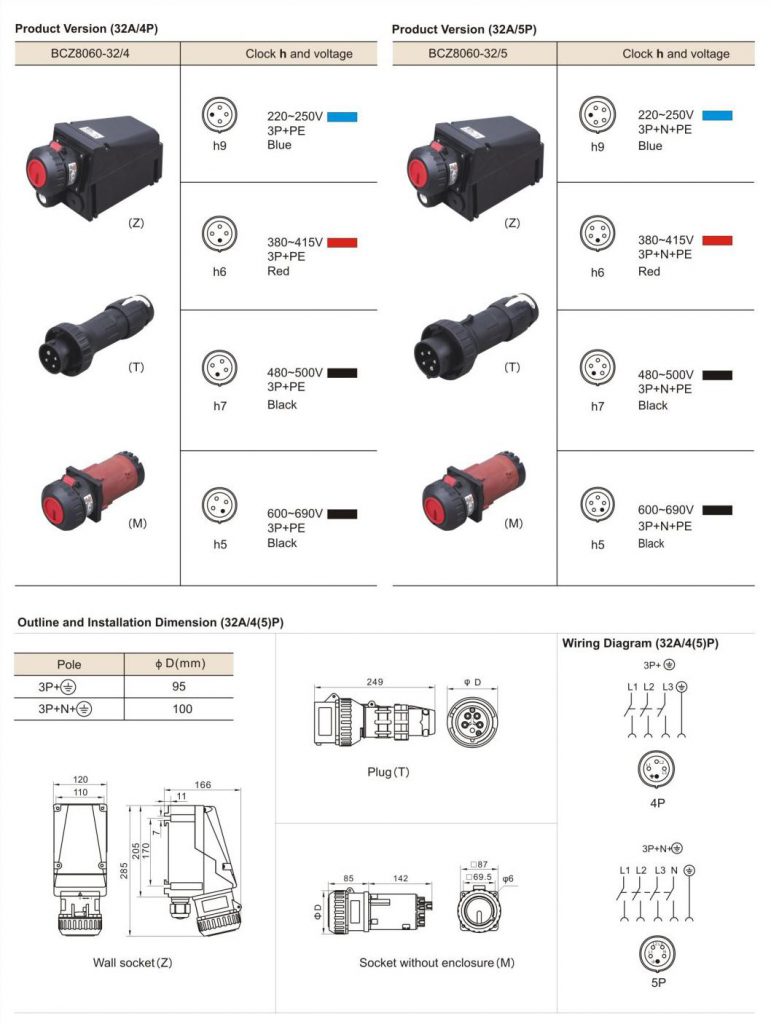

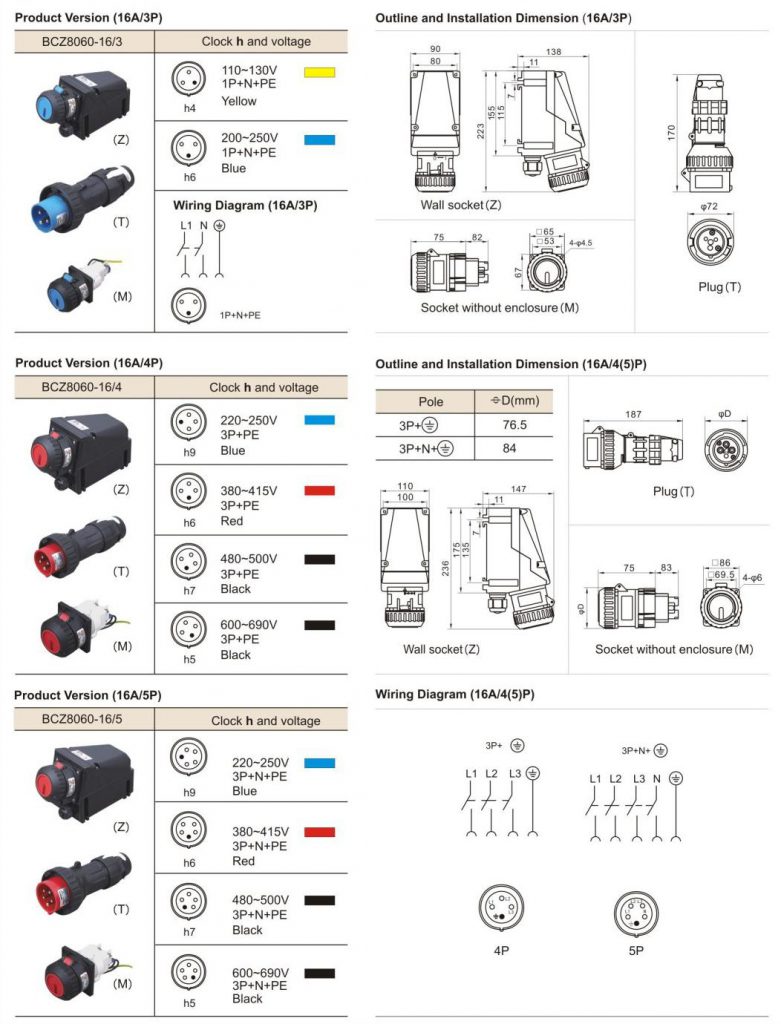

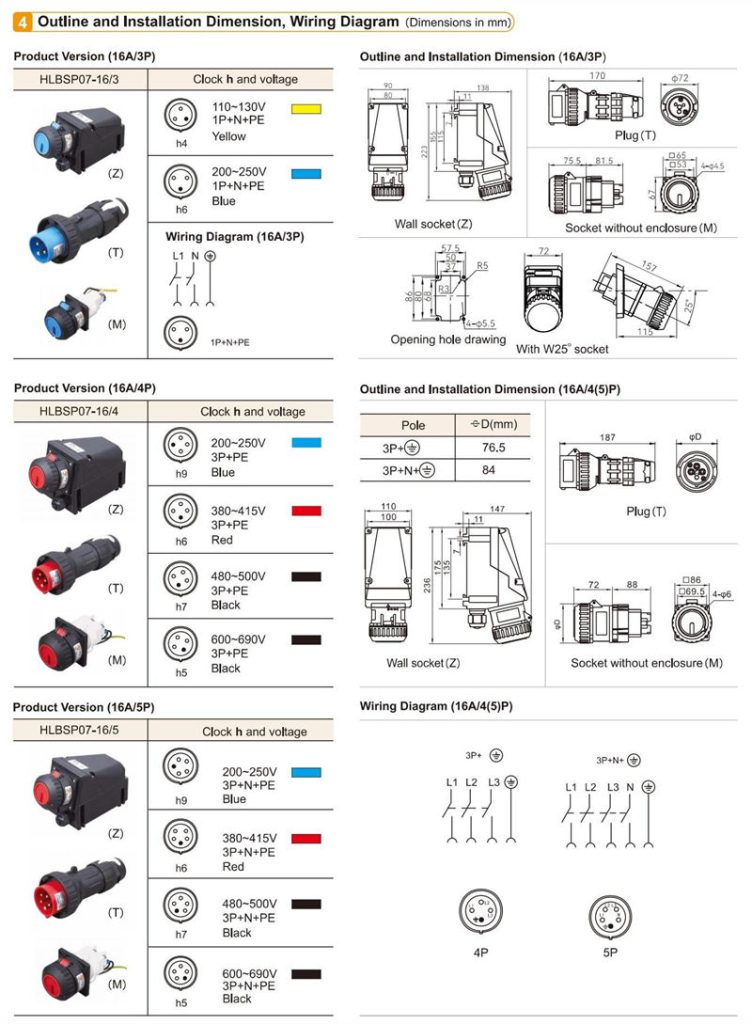

Габаритные размеры и размеры установки, Схема проводки (Размеры в мм)

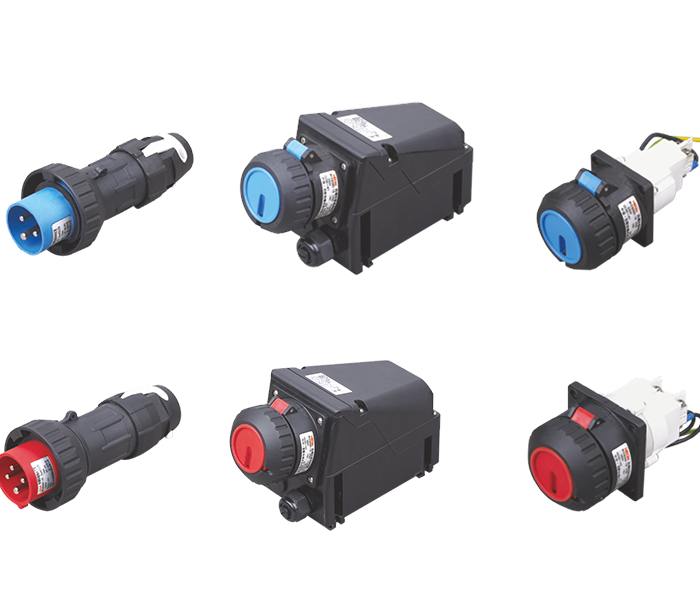

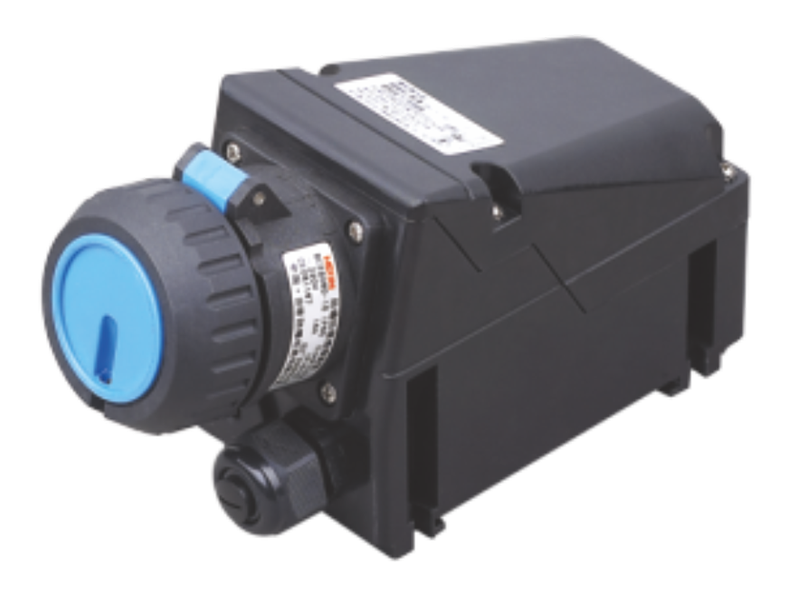

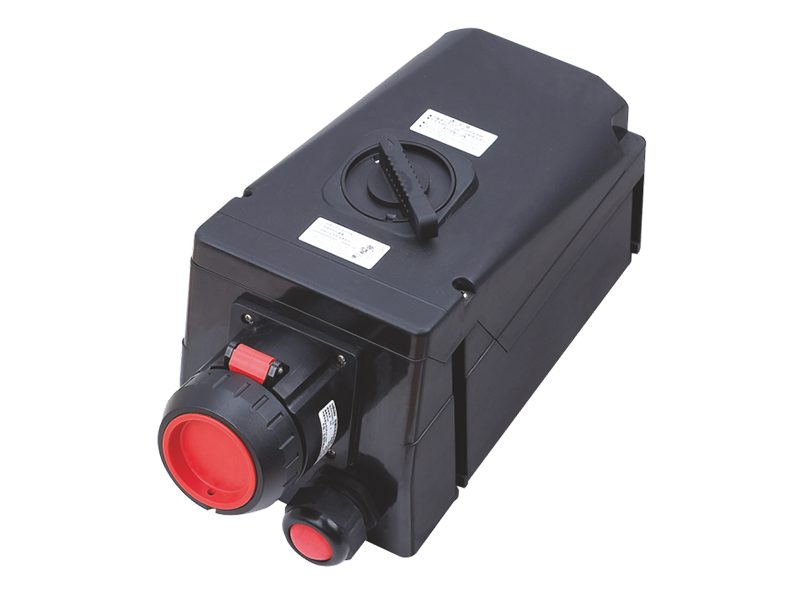

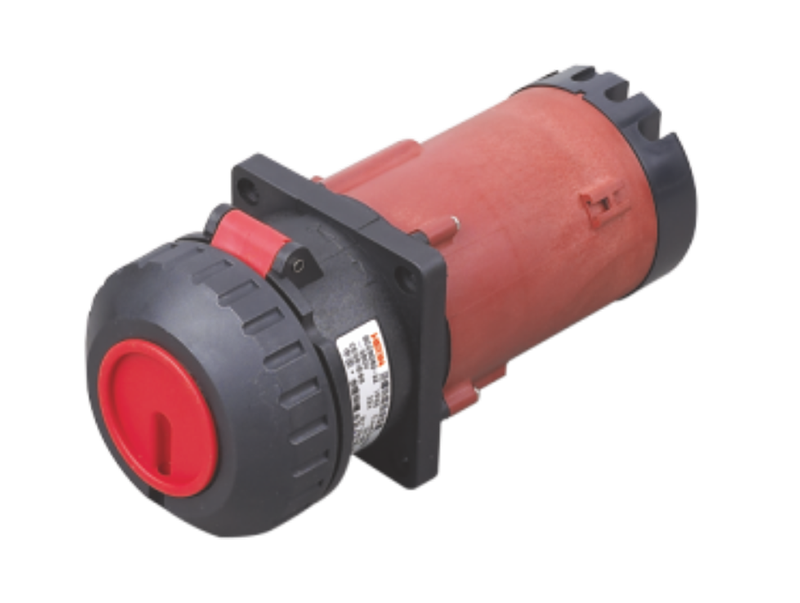

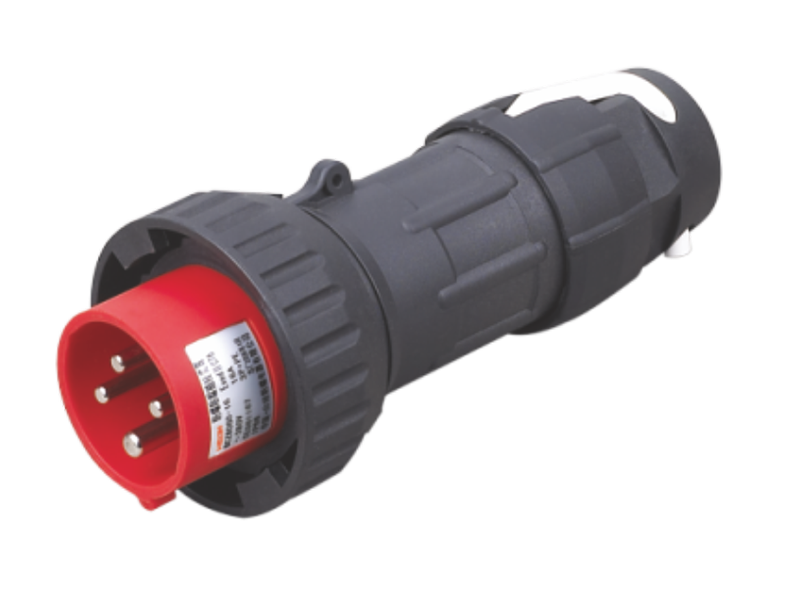

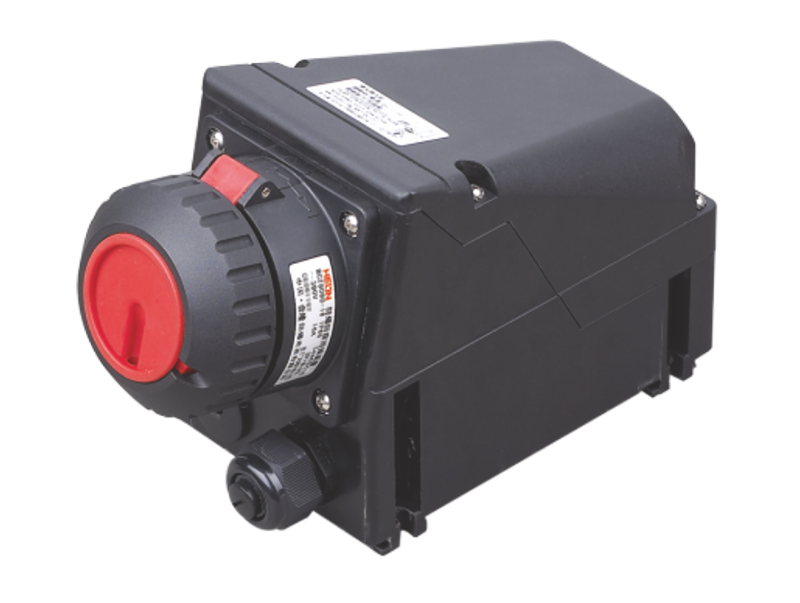

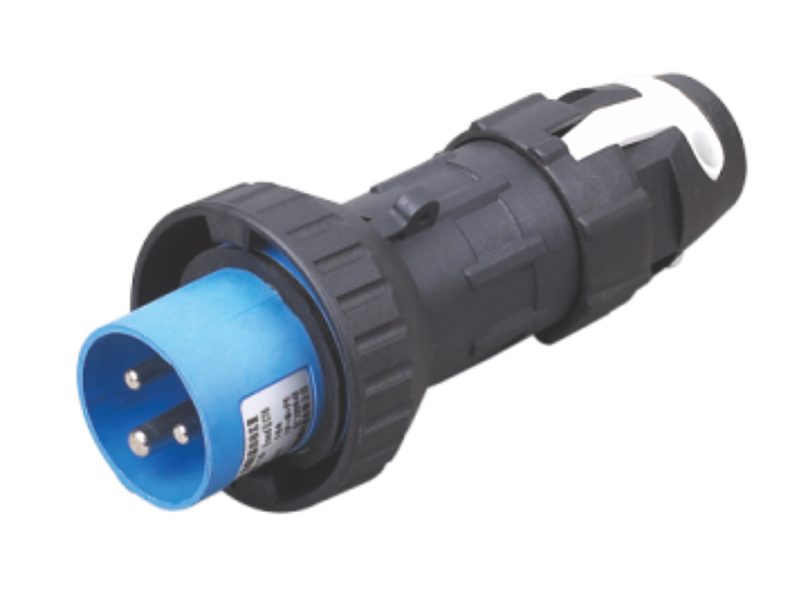

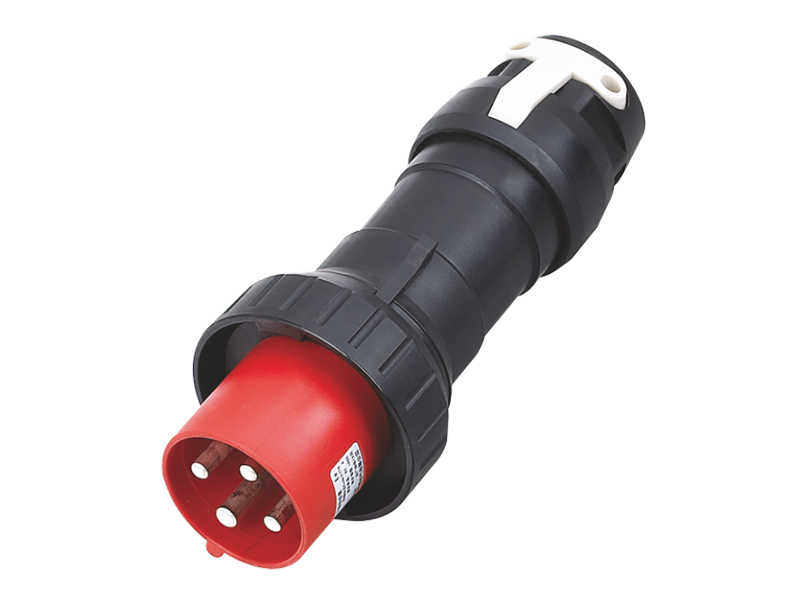

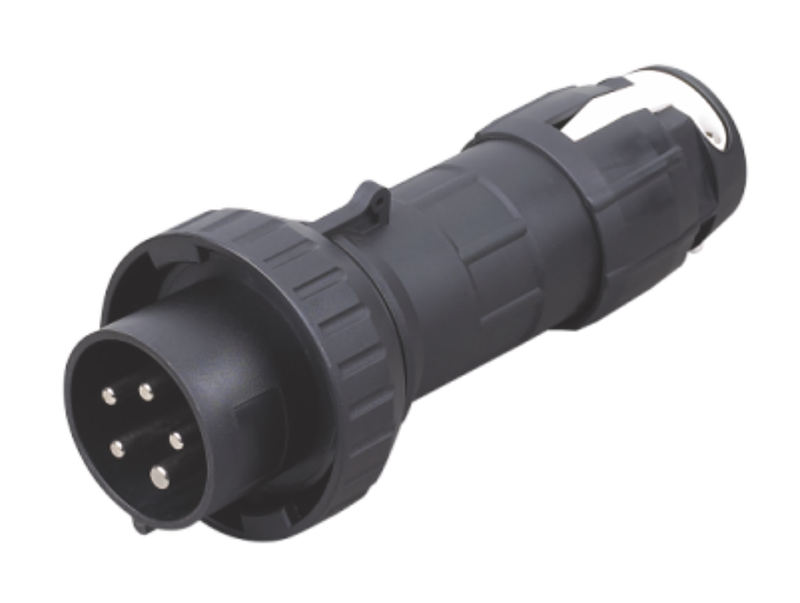

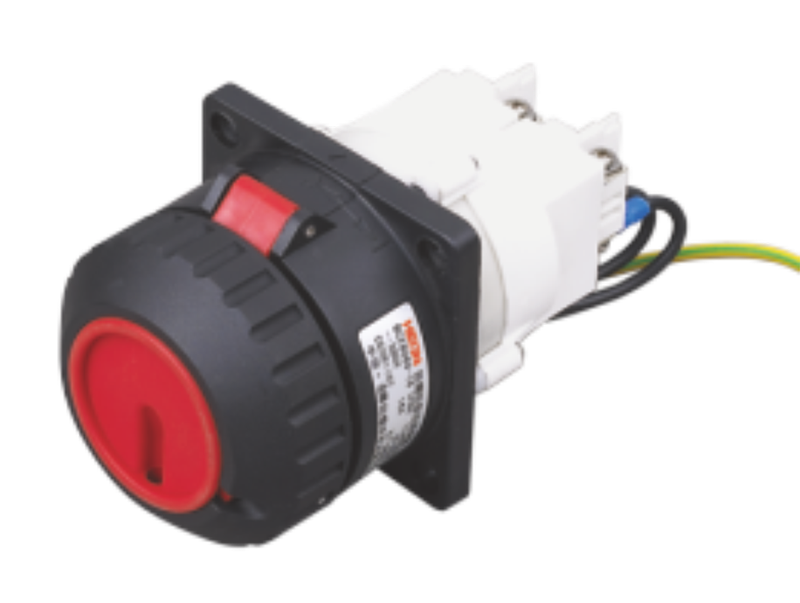

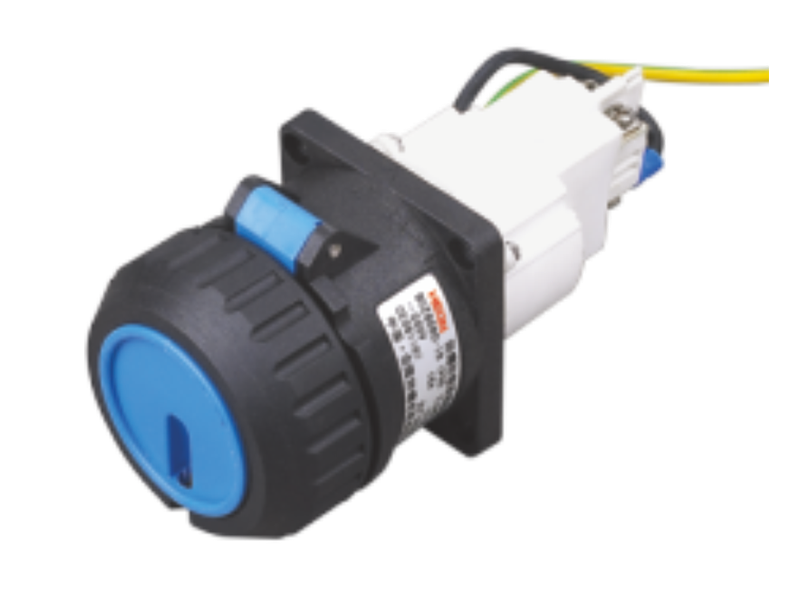

HLBSP07-Серия Взрывозащищенные штепсельные разъемы и розетки
HLBSP07-Серия Взрывозащищенные штепсельные разъемы и розетки
- Защита от взрывов
– Китайский Ex (GB)
- Применение в игровых зонах
– Зона 1 и Зона 2
– Зона 21 и Зона 22
- Корпус повышенной безопасности, корпус четырех типов, то трех классов
16А, 32А, 63А, три типа числа полюсов 3P, 4P, 5P.
- Надежная функция блокировки: вилка может быть отключена только после отключения выключателя, выключатель может быть включен только после того, как вилка вставлена в гнездо.
- Надежная работа контакты вилки. Вставка вилки в розетку снабжена эластичным затвором с пружиной, что не только обеспечивает самоочистку вилки, но и обеспечивает низкое контактное сопротивление и небольшое повышение температуры. В то же время это также приводит к минимальному усилию для вставки и извлечения. Конструкция затвора с пружиной обеспечивает нормальную работу вилки и розетки, а также постоянную самоочистку.
- Изделие позволяет настроить таймер, различные рабочие напряжения имеют разный результат во избежание неправильного подключения.
- Розетка снабжена замком, который можно заблокировать, если розетка не используется, и розетка не может быть открыта.
Описание товара
Технические характеристики
Габаритные и установочные размеры
Описание товара
Технические характеристики
|
Маркировка Ex
|
Газ
|
16А
|
Ex db eb IIC T6/T5 Gb
|
||
|
32А
|
Ex db eb IIC T5/T4 Gb
|
||||
|
63А
|
Ex db eb IIC T5 Gb
|
||||
|
125А
|
Ex db eb IIC T4 Gb
|
||||
|
Пыль
|
16А,32А,63А,125А
|
Ex tb IIIC T80°C Db
|
|||
|
Соответствие стандартам
|
ГБ3836.1, ГБ3836.2, ГБ3836.3, ГБ3836.31
|
||||
|
Материал корпуса
|
Корпус розетки: стеклопластик, ударопрочность 7 Дж,
антистатичный; Корпус вилки: нейлон (PA66) |
||||
|
Открытая застежка
|
Нержавеющая сталь
|
||||
|
Номинальное напряжение
|
16А
|
16А,32А,63А,125А
|
|||
|
110 ~ 130 В переменного тока
|
200 ~ 250 В переменного тока, 380 ~ 415 В переменного тока, 600 ~ 690 В переменного тока |
||||
|
Номинальный ток
|
16А,32А,63А,125А
|
||||
|
Степень защиты
|
IP66
|
||||
|
Температура окружающей среды
|
−20°С ~ +40°С,-40°С ~ +40°С,-40°С ~ +55°С
|
||||
|
Кабельные вводы
|
16А
|
32А
|
63А
|
125А
|
|
|
Резьба на входе в гнездо
|
2-М25Х1,5
|
2-М40Х1,5
|
2-М50Х1,5
|
2-М63Х1,5
|
|
|
Внешний диаметр кабеля розетки (мм)
|
φ 8 ~ φ14
|
φ 15 ~ φ26
|
φ 19 ~ φ 36
|
φ 37 ~ φ 44
|
|
|
Внешний диаметр кабеля вилки (мм)
|
16A/3:φ7~ φ16 16A/4(5):φ9 ~ φ19
|
φ 12 ~φ28
|
φ19 ~ φ28
|
φ34 ~ φ53
|
|
|
Диаметр проволоки
|
2,5 ~ 4 мм
|
6 мм
|
16 мм
|
35,50мм2
|
|
|
Вес (кг)
|
1.9
|
2.8
|
9.9
|
/
|
|

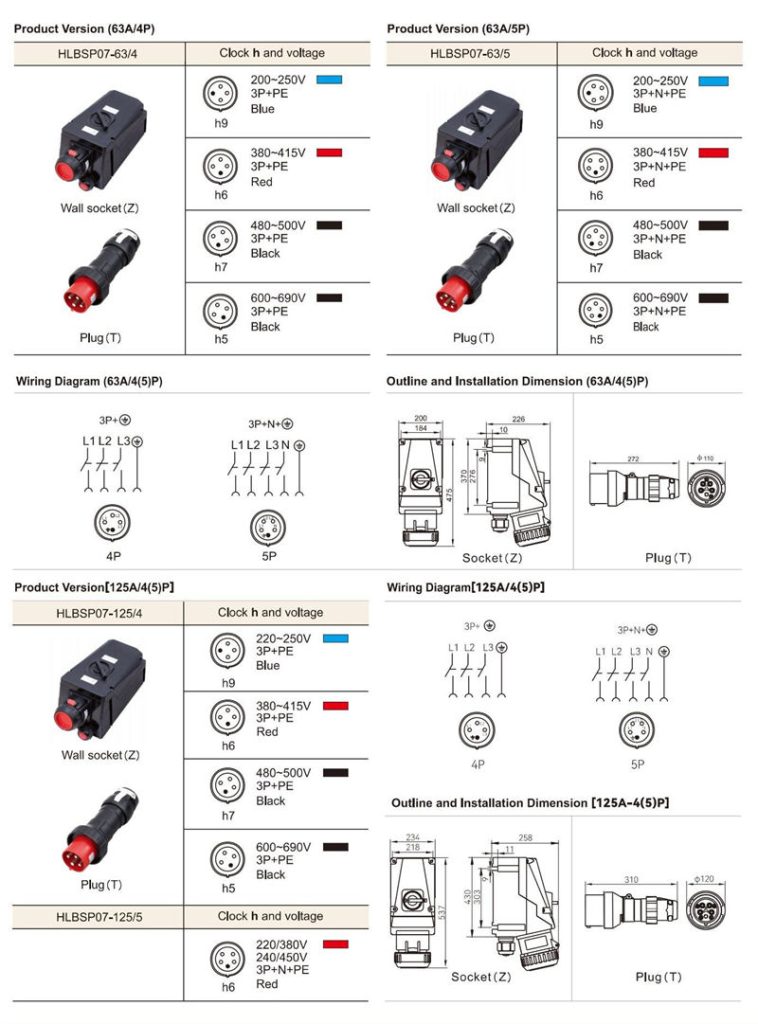

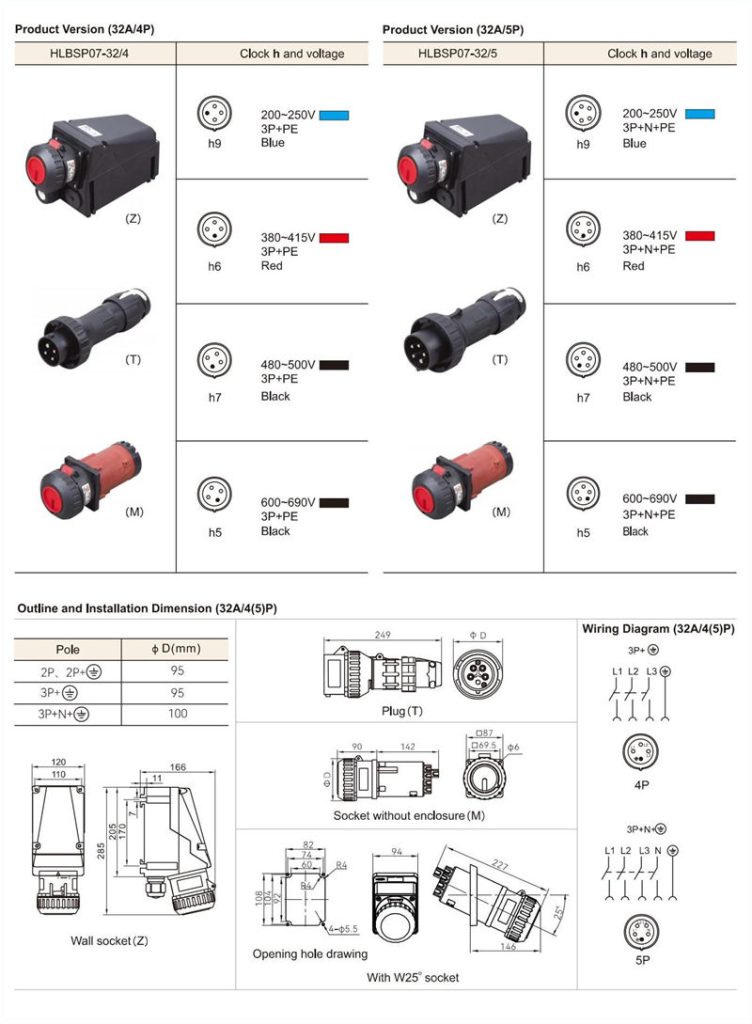

Габаритные и установочные размеры
