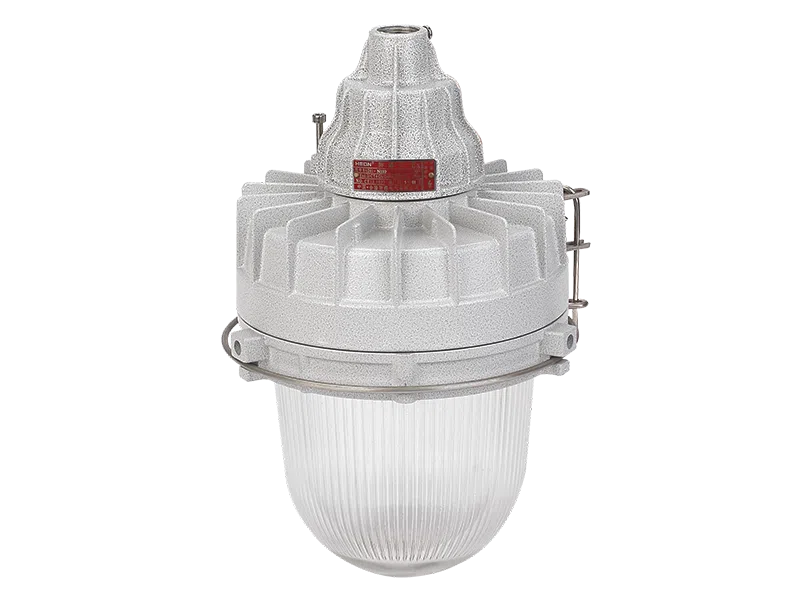

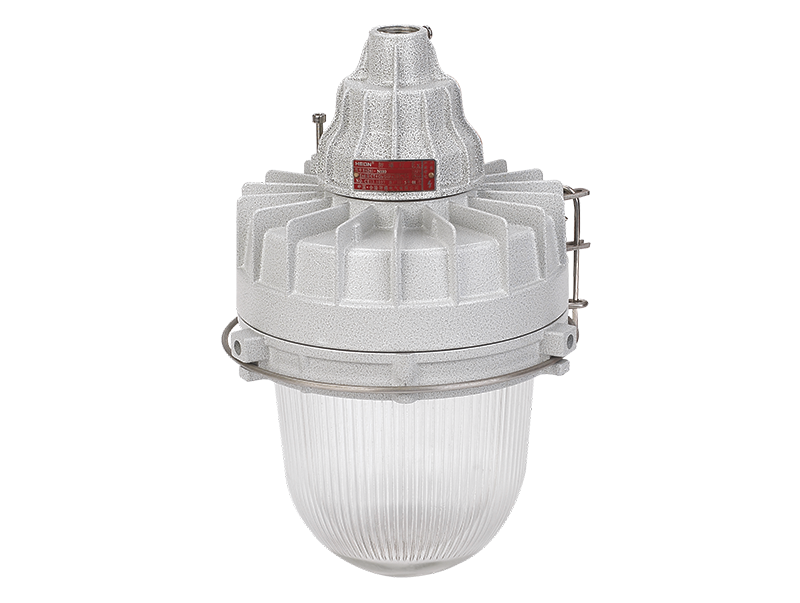

BAD83-Серия Взрывозащищенные осветительные приборы

Взрывозащита

-Китайский стандарт Ex(GB)

Применение в опасных зонах

-Зона 1 и Зона 2,

-Зона 21 и Зона 22

Источник света и мощность (макс. 400 Вт):

-Металлогалогенная лампа (HIE)

-Натриевая лампа высокого давления (HSE)

-Ртутная лампа высокого давления (HME)

-Компактная люминесцентная лампа (CFL)

Три типа корпусов

Описание товара

Применение и особенности

●Полость источника света, электрическая полость и полость для проводки разделены. При прокладке проводки нужно открывать только полость для проводки, что удобно и безопасно для установки и обслуживания.

●Беспроводное соединение между корпусом лампы и установкой.

Аксессуары и монтажные аксессуары для различных методов установки могут быть взаимозаменяемыми и универсальными. Между кольцом стеклянного покрытия и корпусом лампы имеется структура безопасности подвеса. Установка и обслуживание удобны, быстры и безопасны.

●По запросу может быть установлена защитная сетка.

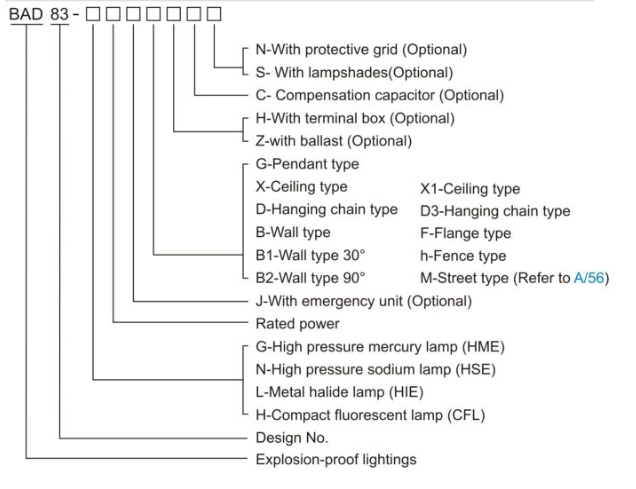

Номенклатура

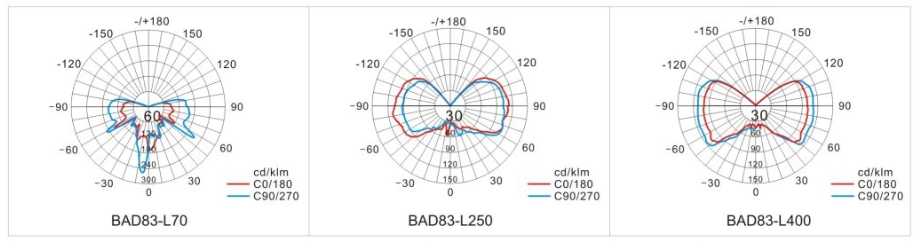

Кривая светораспределения

Таблица выбора

HIE		HSE		HME
Тип	Вес (кг)	Тип	Вес (кг)	Тип	Вес (кг)
BAD83-L150	3.9	BAD83-N110	3.9	BAD83-G125	3.9
BAD83-L150G	4.3	BAD83-N110G	4.3	BAD83-G125G	4.3
BAD83-L150B	5.4	BAD83-N110B	5.4	BAD83-G125B	5.4
BAD83-L150B1	5.2	BAD83-N110B1	5.2	BAD83-G125B1	5.2
BAD83-L150B2	5.35	BAD83-N110B2	5.35	BAD83-G125B2	5.35
BAD83-L250	4.48	BAD83-N250	4.48	BAD83-G250	4.48
BAD83-L250G	4.85	BAD83-N250G	4.85	BAD83-G250G	4.85
BAD83-L250B	5.58	BAD83-N250B	5.58	BAD83-G250B	5.58
BAD83-L250B1	5.78	BAD83-N250B1	5.78	BAD83-G250B1	5.78
BAD83-L250B2	5.93	BAD83-N250B2	5.93	BAD83-G250B2	5.93
BAD83-L400	8.35	BAD83-N400	8.35	BAD83-G400	8.35
BAD83-L400G	8.72	BAD83-N400G	8.72	BAD83-G400G	8.72
BAD83-L400B	9.45	BAD83-N400B	9.45	BAD83-G400B	9.45
BAD83-L400B1	9.65	BAD83-N400B1	9.65	BAD83-G400B1	9.65
BAD83-L400B2	9.8	BAD83-N400B2	9.8	BAD83-G400B2	9.8

Список аксессуаров

Метод установки	Предмет	Количество	Код покупки	Вес (кг)
G-Подвесной тип	Взрывозащищённый трубный соединитель (G3/4 или M25X1.5)	1	2.12.1100014(G3/4)	0.06
	Взрывозащищённый трубный соединитель (G3/4 или M25X1.5)	1	2.12.1100114(M25X1.5)	0.06
	Прямая труба, оба конца M25X1.5, длина 300 мм	1	4.02.901.0113	0.34
	Взрывозащищённая клеммная коробка	1	1.03.101.00001	0.66
	Крепежные кронштейны	1	2.14.0711001	0.04
X-Потолочный тип	Выходная коробка	1	1.52.901.00062	0.9
B-Настенный тип (регулируемый)	Выходная коробка	1	1.52.901.00071	1.1
B-Настенный тип (регулируемый)	Крепежные кронштейны	1	2.14.0707051	0.68
B1/B2-Настенный тип	Взрывозащищённая клеммная коробка	1	1.03.101.00001	0.66
	Крепежные кронштейны	1	2.14.0711001	0.04
	30°/90° изогнутая труба	1	1.02.901.00120(30°)	0.4
	30°/90° изогнутая труба	1	1.02.901.00121(90°)	0.55
	Цепь (длина 300 мм)	1	2.15.1000101	0.1
	Анкерный крюк	1	2.18.2000011	0.02
	Крюк для цветочного горшка (оцинкованный)	1	2.18.2000001	0.04
D-Тип подвеса на цепи	Цепь (длина 300 мм)	2	2.15.1000101	0.1
	Анкерный крюк	2	2.18.2000011	0.02
	Пружинный зажим	2	2.18.1604091	0.003
	Крепежные кронштейны	2	2.14.0707053	0.06
	Стальной болт с кольцом из нержавеющей стали M8	2	2.18.1100021	0.04
F1/F2-Фланцевый тип	Фланцевый столб (G11/4)	1	1.02.901.00097	10.7
	90°/25° Выходная коробка	1	1.02.901.00091(90°)	1.35
	90°/25° Выходная коробка	1	1.02.901.00092(25°)	1.08
h1/h2-Тип ограждения	Столб ограждения	1	1.02.901.00095	5.9
	Взрывозащищённый трубный соединитель (G3/4 или M25X1.5)	1	2.12.1100014(G3/4)	0.06
	Взрывозащищённый трубный соединитель (G3/4 или M25X1.5)	1	2.12.1100114(M25X1.5)	0.06
	Взрывозащищённая клеммная коробка	1	1.03.101.00028	0.66
Примечание: аксессуары, не указанные в таблице, пользователь должен предоставить самостоятельно

Список аксессуаров

Предмет	Изображение	Код покупки	Вес (кг)
Защитная решетка 125 (304)		2.03.5200051	0.3
Защитная решетка 250 (304)		2.03.5200001	0.5
Защитная решетка 400 (304)		2.03.5200031	0.7

Технические характеристики

Маркировка Ex Газ Ex d IIC T6/T4/T3 Gb

Пыль Ex tD A21 IP66 T80/130/195℃

Соответствие стандартам GB3836.1, GB3836.2, GB12476.1, GB12476.5

Материалы конструкции Корпус Корпус из алюминиевого сплава, покрытие порошковой краской, промышленный серый с темными линиями (RAL7035)

Прозрачная крышка Закаленное стекло, устойчивое к ударам в 4 Дж

Защитная сетка Стальная проволока с порошковым покрытием (белая) или нержавеющая сталь, пожалуйста, укажите при необходимости

Балласт Оснащен взрывозащищенным балластом

Пусковое устройство Универсальное пусковое устройство с встроенным взрывозащищенным балластом

Компенсационный конденсатор Коэффициент мощности ≥0.9, со встроенным взрывозащищенным балластом

Внутренний отражатель Алюминий высокой чистоты

Внешний отражатель Чистый алюминий, анодное оксидирование поверхности, увеличивает освещенность, опционально, пожалуйста, укажите при необходимости.

Аварийный блок Взрывозащищенный аварийный блок, при отключении питания лампа автоматически переключается в аварийный режим освещения

Открытый крепеж Нержавеющая сталь

Источник света Цоколь лампы E27 E40

Мощность (Вт) Класс температуры Мощность (Вт) Класс температуры

HIE 70, 100, 150Вт T4 175, 250, 400Вт T3

HSE 70, 100, 110Вт 150, 250, 400Вт

HME 80, 125Вт 175, 250, 400Вт

CFL 18, 20, 22, 24, 32, 36, 45, 55, 65, 68, 80, 85Вт

Номинальное напряжение 220~240В переменного тока, 50Гц (60Гц опционально)

Частота 50Гц

Степень защиты IP66

Температура окружающей среды -20℃~+40℃

Клеммная колодка 3×1.5~4мм²(L+N+PE)

Кабельные вводы 1-G3/4 (подвесной тип, тип с подвесной цепью), 2-G3/4 (настенный тип, подвесной тип с соединительной коробкой, потолочный тип), 4-G3/4 (потолочный тип, опционально)

Допустимый наружный диаметр кабеля (мм) φ10~φ14(мм)

Технические параметры аварийного блока Аварийный блок Специальный аварийный контроллер и батарейный блок с функцией защиты от перезаряда и переразряда

Источник света HIE CFL

Аварийная мощность (Вт) 70Вт 32/36/45/55Вт

Время аварийного освещения 45мин 45/60/90мин

Время включения 0.3с

Время зарядки 24ч

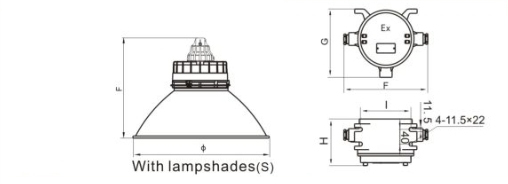

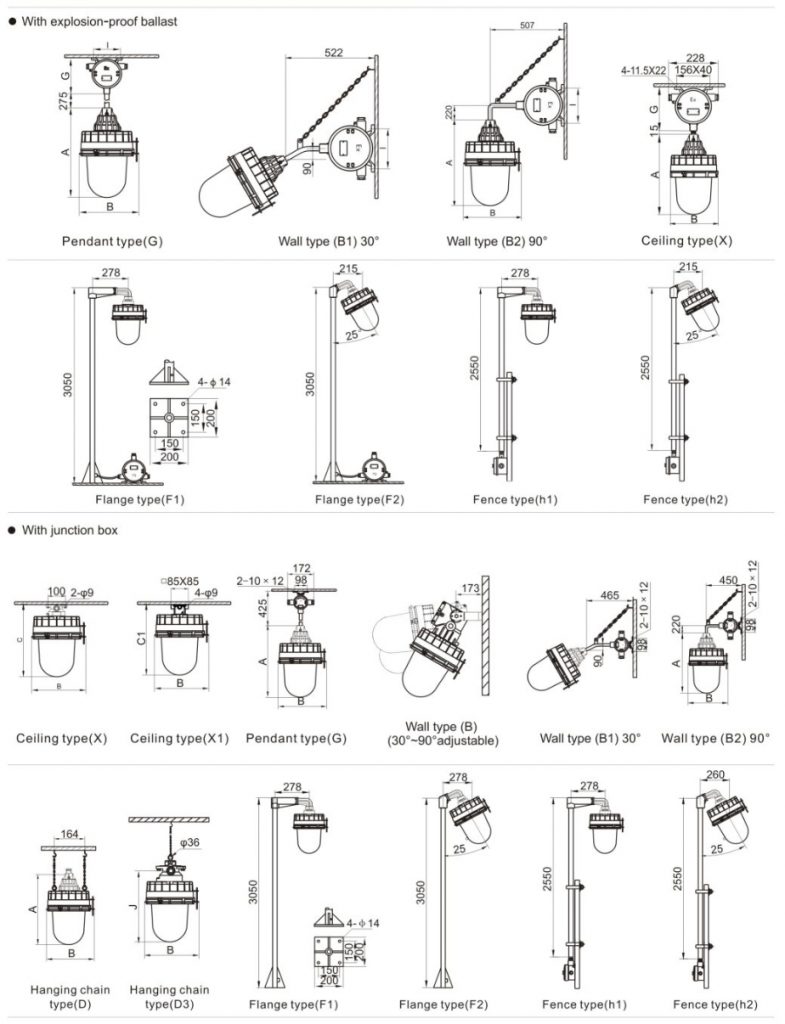

Габаритные и установочные размеры

С индуктивным балластом и аварийным блоком

Тип
источника света HSE HIE HME CFL

Мощность
(Вт) 70,100,110 150 250 400 70,100,150 175,250 400 80,125 250 400 18,20,22
24,32,36,45 55,65
68,80,85

Размер
(мм) A/F 341/356 450 462 341/356 450 462 341/356 450 462 341/356   450

B 235 260 285 235 260 285 235 260 285 235   260

C 292 403 413 292 403 413 292 403 413 292   403

D/G 445/460 565 573 445/460 565 573 445/460 565 573 445/460   565

E 426 516 524 426 516 524 426 516 524 426   516

J 333 _ 333 _ 333 _ 333 _

φ 512 _ 368 512 368 512 368 512

F G HI I Тип балласта и мощность

225 187 127 156   L70,L100,L150,
N70,N100,N110,
G80,G125

228 214 125 156   L175,L250,
N150,N250,
G175,G250,G400

326 272 125 280   L400,N400
