– Китай Ex(GB)
– Зона 1 и Зона 2
| Полюс | Характеристика срабатывания | Номинальный ток (A) | Номинальное напряжение (V) | Сечение клемм (мм) | Электрическая схема | Вес (кг) | Параметры электрических аксессуаров |
| 1P | C/D | 1 2 4 6 10 16 20 25 32 40 50 63 | 220～250 380～415 | 2×10 (<40A) 2×16 (<63A) |  | 0.9 | Контактная емкость электрического аксессуара AC-13 3A/250V AC-15 2A/250V Сечение клемм электрического аксессуара 2×2.5мм² |
| 2P |  | 1.3 | |||||
| 3P |  | 1.7 | |||||
| 4P |  | 2.0 |
| Маркировка Ex | Газ | Ex de IIC Gb |
| Соответствие стандартам | GB3836.1, GB3836.2, GB3836.3 | |
| Материал корпуса | GRP (полиэстеровая смола, армированное стекловолокном) | |
| Цвет корпуса | Черный | |
| Номинальное напряжение | 220~250В AC, 380~415В AC | |
| Номинальный ток | 1, 2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63A | |
| Номинальная разрывная способность | 6kA, 10kA | |
| Полюса | 1P, 2P, 3P, 4P | |
| Характеристики срабатывания | C, D | |
| Ёмкость контакта электрических аксессуаров | AC-13 3A/250V | |
| AC-15 2A/250V | ||
| Сечение клемм | Основной контакт | 2×10мм² (≤40A), 2×16мм² (≤63A) |
| Контакт электрических аксессуаров | 2×2.5мм² | |
| Температура окружающей среды | -20℃~+70℃ | |

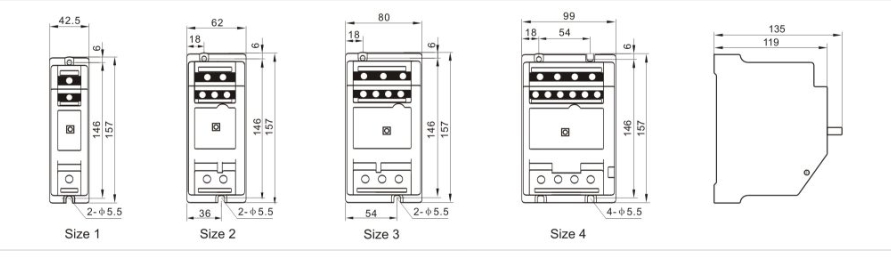

| Размер (мм) | Полюса |
| Размер 1 | 1P |
| Размер 2 | 2P, 1P+Электрический аксессуар |
| Размер 3 | 3P, 2P+Электрический аксессуар |
| Размер 4 | 4P, 3P+Электрический аксессуар |
